Описание

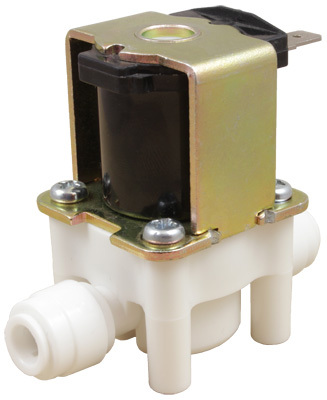

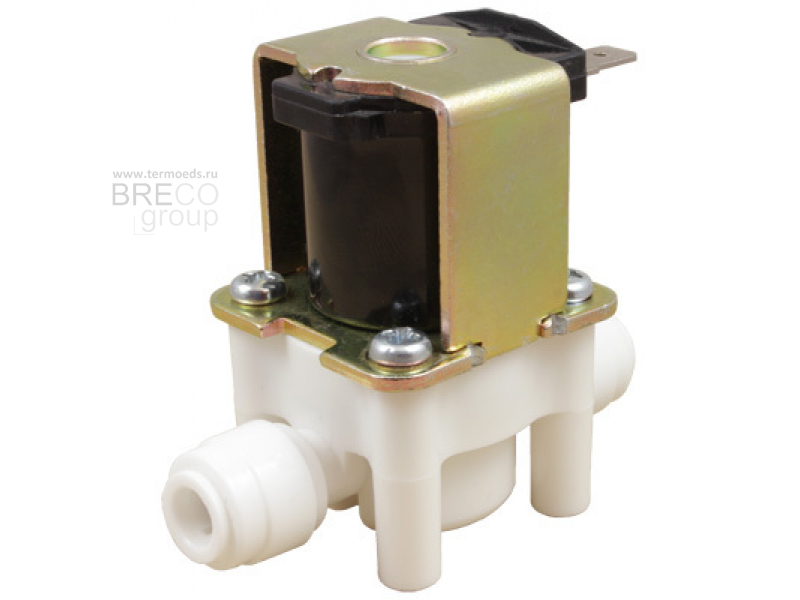

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-YCWS10-01-22 для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, воздух, инертные газы, масла |
| Материал | Корпуса: полиацеталь Уплотнения: NBR |
| Температура рабочей среды | −10...80°С |
| Рабочее давление | 0,0...0,6 МПа |
| Диаметр условного прохода | 5 мм |
| Присоединение | Быстроразъемное ∅ 6 мм |
| Катушка | SA41B, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 3 ВА (AC), 5 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCWS10-01-22 СLN | 5 | 0,85 | Быстроразъемное ∅ 6 мм | 0,0 | 0,6 | SA41B | 0,108 |

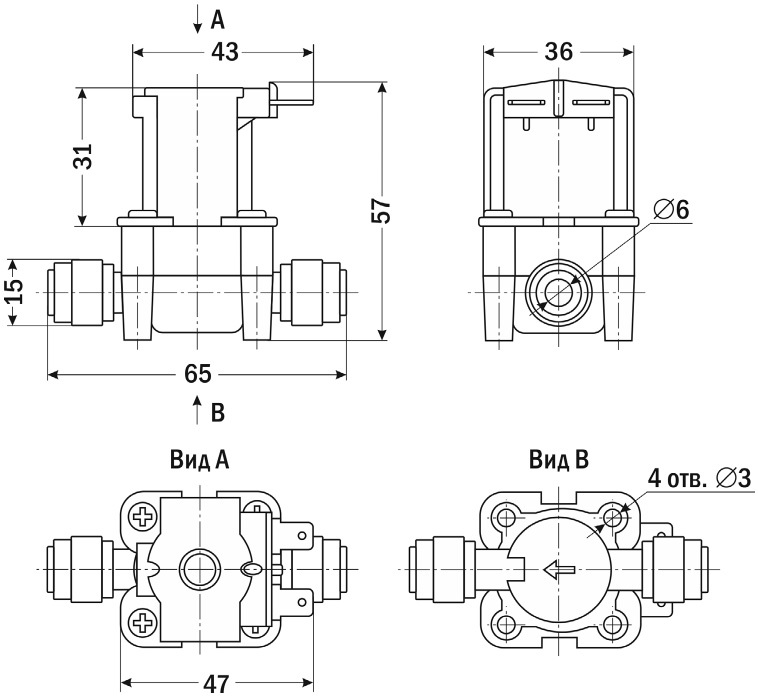

| Габаритные размеры |
 |
