Описание

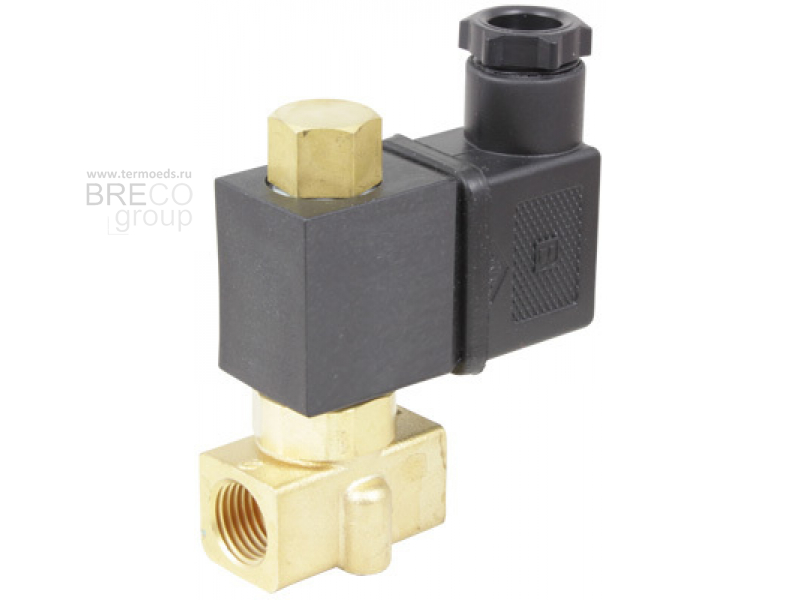

Клапан соленоидный нормально открытый прямого действия с поршнем AR-YCSM22 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Срабатывание при нулевом давлении
- Низкое энергопотребление
- Компактная конструкция
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, природный газ, слабые кислоты, спирт, светлые нефтепродукты | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…120°С | |
| Рабочее давление | 0...1,0 МПа | |
| Диаметр условного прохода | 1,6...3 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SA11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 9 ВА (АС), 6 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCSM22161 GBV | 1,6 | 0,09 | G⅛" | 0,0 | 1,0 | SA11B | 0,178 |
| AR-YCSM22251 GBV | 2,5 | 0,15 | |||||
| AR-YCSM22301 GBV | 3 | 0,26 | |||||
| AR-YCSM22252 GBV | 2,5 | 0,15 | G¼" | 0,8 | |||
| AR-YCSM22302 GBV | 3 | 0,26 | 0,6 |

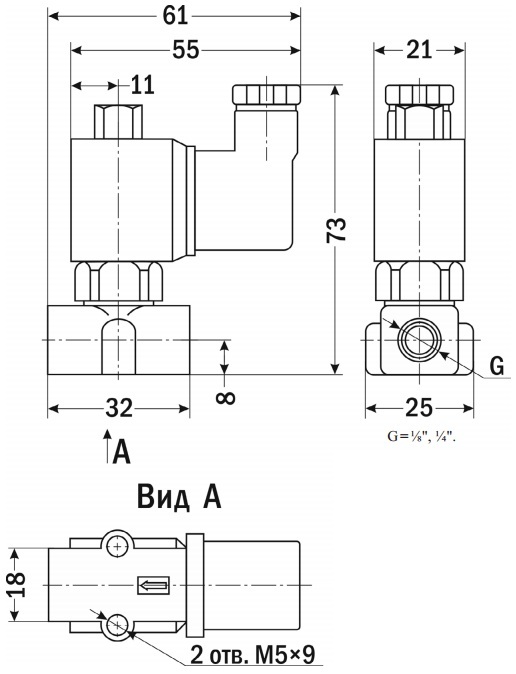

| Габаритные размеры |
 |
