Описание

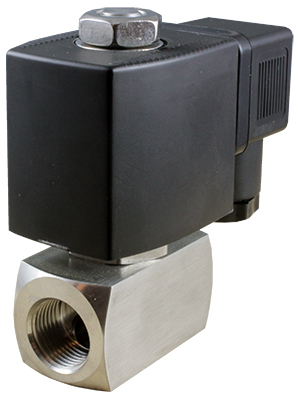

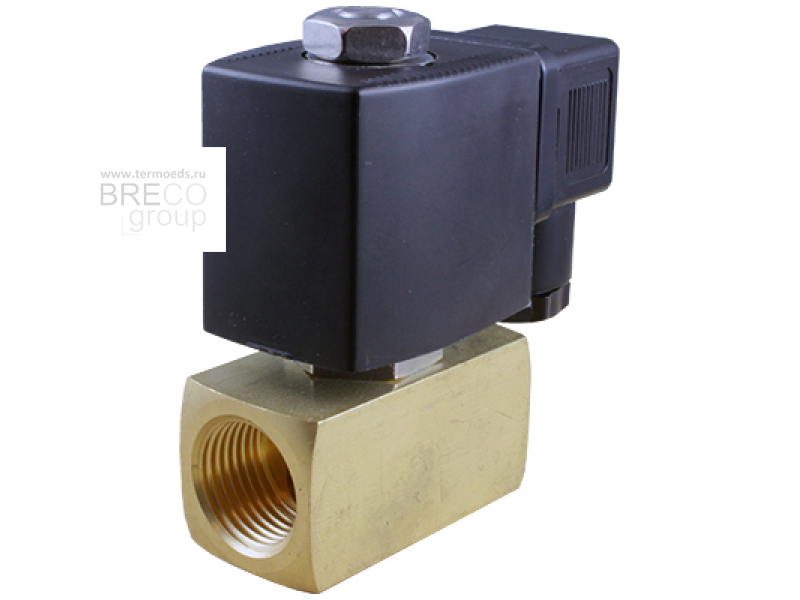

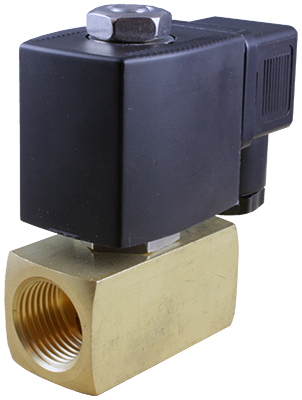

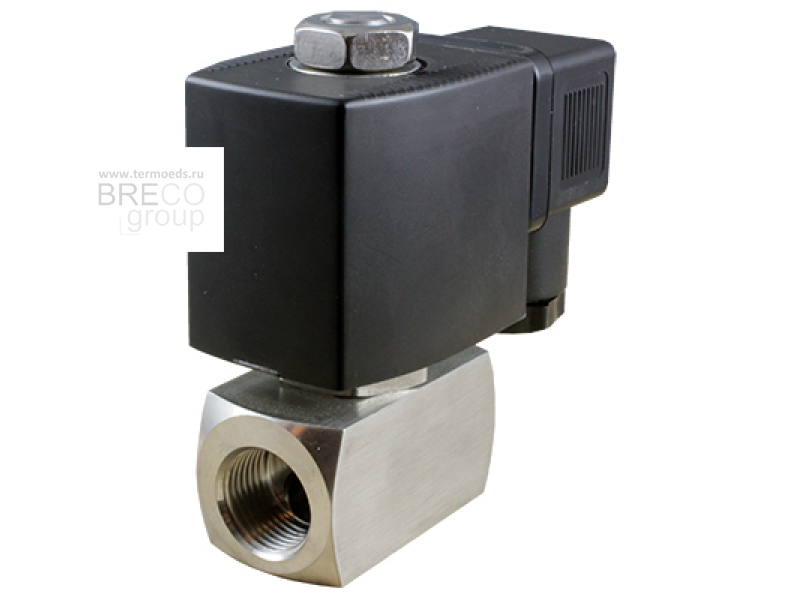

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCH41 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Работа при высоком давлении до 12 МПа
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С | |
| Рабочее давление | 0,01...12,0 МПа | |
| Диаметр условного прохода | 9 мм | |
| Присоединение | Резьбовое G¼"...G½" | |
| Катушка | S91H, ASE11B, SB543, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) SB543: 23 ВА (AC), 13 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCH41-092 GYP | 9,0 | 1,45 | G¼" | 0,01 | 12 (AC) 10 (DC) | S91H, ASE11B, SB543 | 0,43 |
| AR-YCH41-09-3 GYP | G⅜" | 0,42 (латунь) 0,41 (нерж.) | |||||
| AR-YCH41-09-4 GYP | G½" | 0,47 (латунь) 0,42 (нерж.) |

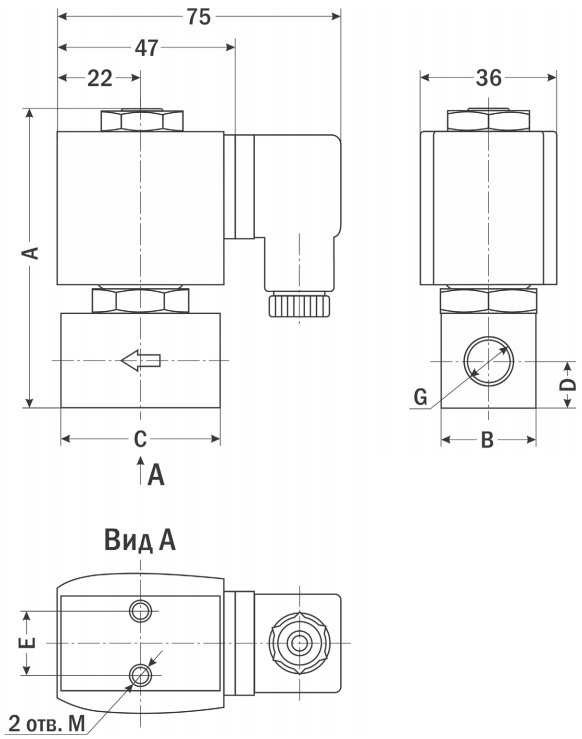

| Габаритные размеры |
 |
Размер, мм | AR-YCH41-09-2 | AR-YCH41-09-3 | AR-YCH41-09-4 | |||
| латунь | нерж. | латунь | нерж. | латунь | нерж. | |
| A | 78 | 80,5 | 83,5 | |||
| B | 25 | 27 | ||||
| C | 42 | 45 | 53 | |||
| D | 9 | 12 | 14 | 13,5 | ||
| E | 17 | 16,5 | 16,5 | 16 | ||
| G | ¼" | ⅜" | ½" | |||
| M | M5 | M6 | M5 | M6 | M5 | |
