Описание

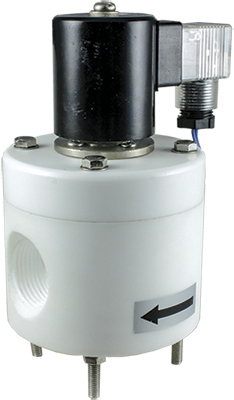

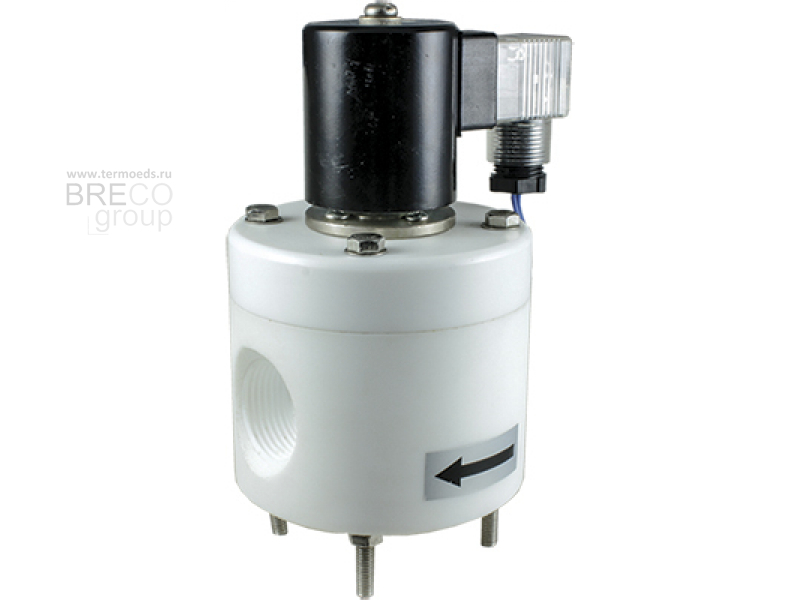

Клапан соленоидный нормально закрытый прямого действия с поршнем для агрессивных сред AR-YCFP41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Использование на агрессивные среды, в том числе 98% раствор серной или соляной кислоты, при высоких температурах до 150°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Концентрированные щелочи, кислоты, соли |
| Материал | Корпуса: хлорированный поливинилхлорид (ХПВХ) Уплотнения: VITON |
| Температура рабочей среды | −20...95°С |
| Рабочее давление | 0,01...0,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое ½", ¾", 1", 1¼", 1½", 2" |
| Катушка | YC1B, YE1B, YF1B |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | YC1B: 15 ВА (AC), 16 Вт (DC); YE1B: 5 ВА (при запуске 200 ВА) (AC), 28 Вт (DC); YF1B: 10 ВА (при запуске 350 ВА) (AC), 25 Вт (при запуске 75 Вт) (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCFP4115 GPP | 15 | 3,6 | G½" | 0,01 | 0,6 | YC1B | 1,1 |
| AR-YCFP4120 GPP | 20 | 5 | G¾" | 1,35 | |||
| AR-YCFP4125 GPP | 25 | 7,3 | G1" | 1,77 | |||
| AR-YCFP4132 GPP | 32 | 11,1 | G1¼" | YE1B | 3 | ||
| AR-YCFP4140 GPP | 40 | 15,4 | G1½" | 4,5 | |||
| AR-YCFP4150 GPP | 50 | 32,4 | G2" | YF1B | 6,5 |

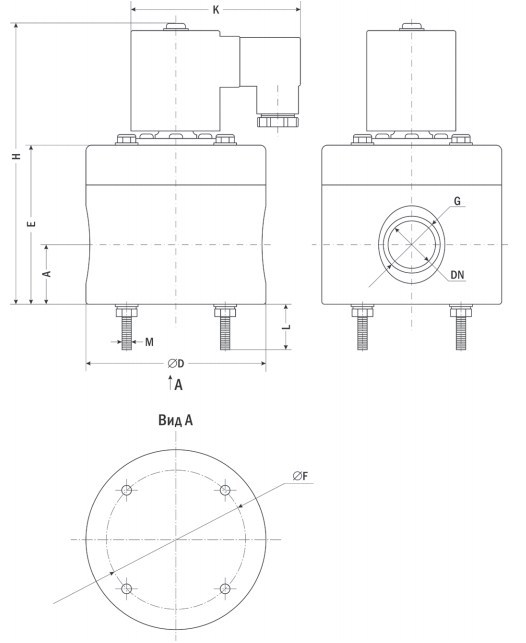

| Габаритные размеры |
 |
| Размер, мм | AR-YCFP31, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 18,5 | 20 | 32 | 31 | 33,5 | 43 |
| ∅ D | 70 | 80 | 95 | 120 | 130 | 150 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| E | 56,5 | 70,5 | 84 | 110 | 113 | 140 |
| ∅ F | 58 | 67 | 75 | 98 | 106 | 116 |
| G | ½" | ¾" | 1" | 1¼" | 1½ | 2" |
| H | 127 | 136 | 175 | 200 | 220 | 249 |
| K | 89 | 89 | 89 | 90 | 90 | 109 |
| L | 10 | 12 | 25 | 18 | 20 | 20 |
| M | M5 | M6 | M6 | M8 | M8 | M10 |
