Описание

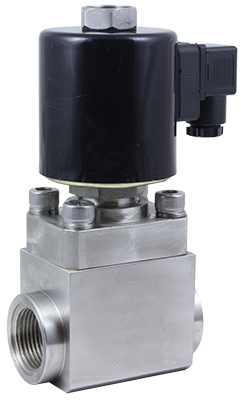

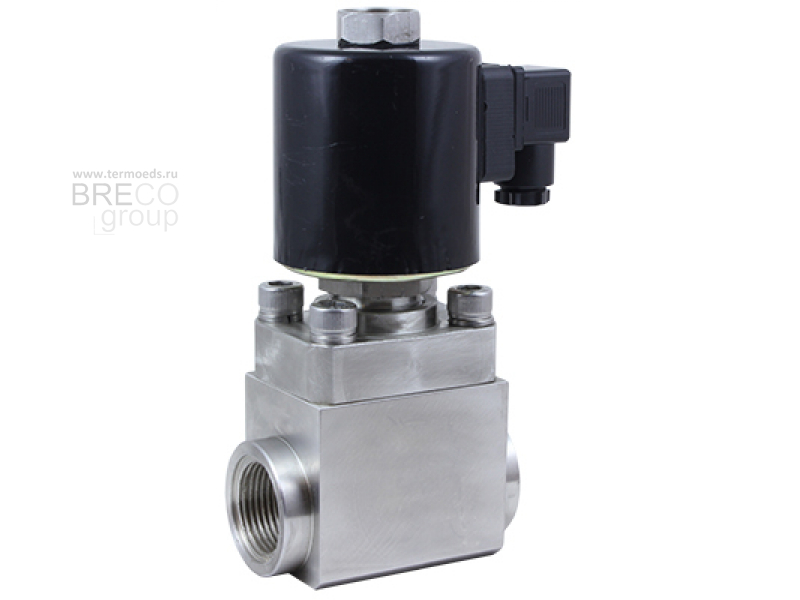

Клапан соленоидный нормально закрытый непрямого действия с поршнем на высокое давление до 15,0 МПа AR-SB165-HSB предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 15,0 МПа
- Использование только в системах с давлением от 0,5 МПа
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, тепло-снабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...120°С (по спецзаказу: −60...200°С) |
| Рабочее давление | 0,5…15 МПа |
| Диаметр условного прохода | 6...50 мм |
| Присоединение | Резьбовое G⅛"...G2" |
| Катушка | SB298-H |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | SВ298-Н-S: ~25 ВА (AC), =25 Вт (DC) SВ298-Н-B: ~40 ВА (AC), =40 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-SB165-HSC-06 GSP | 6 | 0,3 | ⅛" | 0,5 | 15 | SВ298-Н-S | 2,2 |
| AR-SB165-HSC-08 GSP | 8 | 1,5 | ¼" | ||||
| AR-SB165-HSC-10 GSP | 10 | 2,1 | ⅜" | ||||
| AR-SB165-HSC-15 GSP | 15 | 2,8 | ½" | 3,6 | |||
| AR-SB165-HSC-20 GSP | 20 | 4,2 | ¾" | SВ298-Н-B | 4 | ||
| AR-SB165-HSC-25 GSP | 25 | 7,2 | 1" | ||||
| AR-SB165-HSC-32 GSP | 32 | 10,5 | 1¼" | 6,5 | |||
| AR-SB165-HSC-40 GSP | 40 | 15,3 | 1½" | 8,5 | |||
| AR-SB165-HSC-50 GSP | 50 | 19,2 | 2" | 12 |

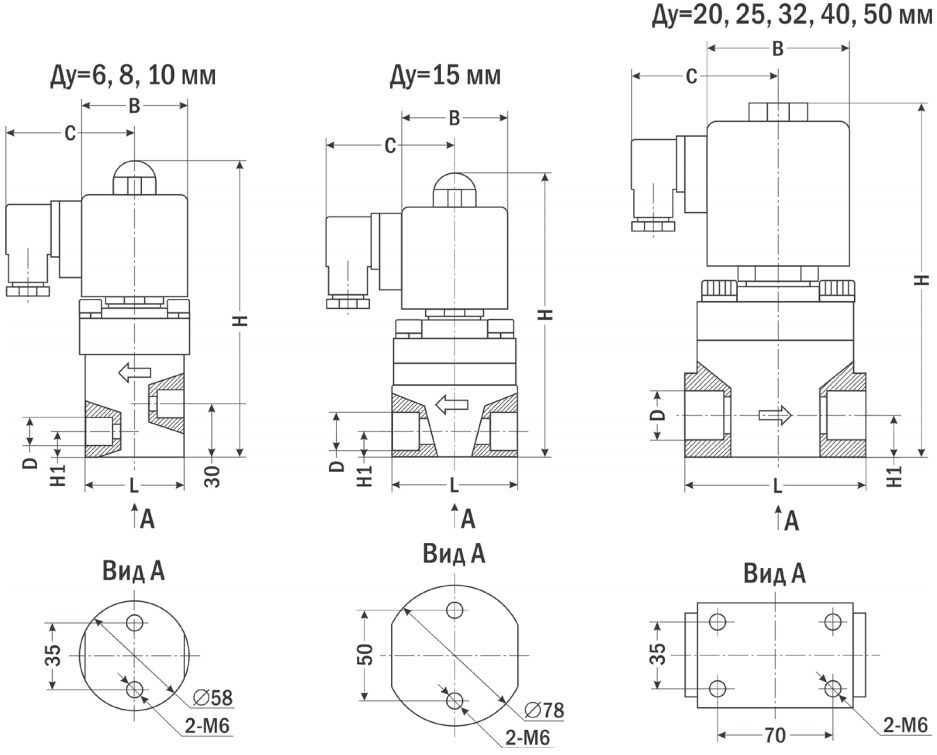

| Габаритные размеры |
 |
| Параметр | AR-SB165-HSC, Ду, мм | ||||||||
| -06 | -08 | -10 | -15 | -20 | -25 | -32 | -40 | -50 | |
| B | 56 | 56 | 56 | 56 | 70 | 70 | 70 | 70 | 70 |
| C | 70 | 70 | 70 | 70 | 80 | 80 | 80 | 80 | 80 |
| D | G⅛" | G¼" | G⅜" | G½" | G¾" | G1" | G1¼" | G1½" | G2" |
| H | 160 | 160 | 160 | 165 | 190 | 190 | 200 | 240 | 270 |
| H1 | 15 | 15 | 15 | 15 | 22 | 22 | 30 | 33 | 40 |
| L | 53 | 53 | 53 | 73 | 95 | 95 | 115 | 130 | 170 |
