Описание

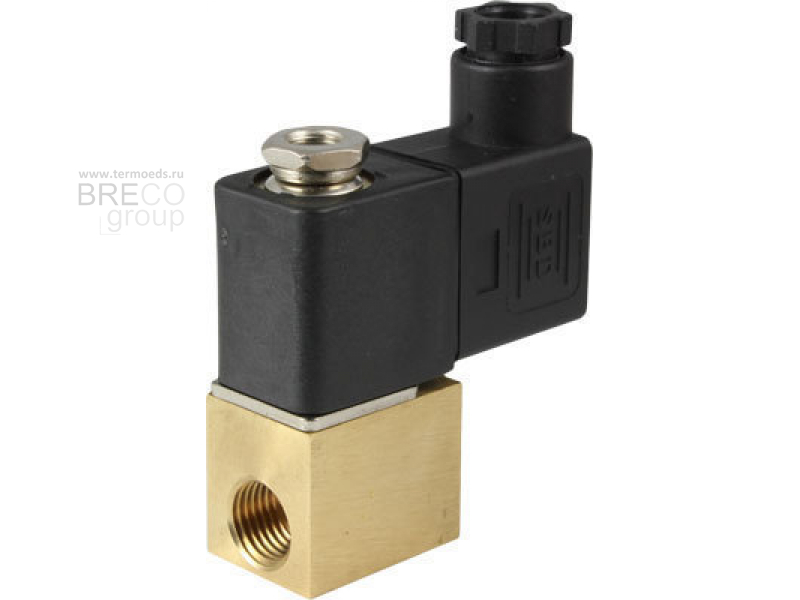

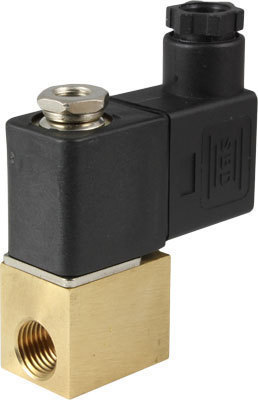

Клапан соленоидный миниатюрный нормально закрытый прямого действия AR-PU220 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Возможность срабатывания при нулевом давлении
- Высокая частота срабатывания, бесшумная работа
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | NBR | |
| Температура рабочей среды | −5...80°С | |
| Рабочее давление | 0...0,7 МПа | |
| Диаметр условного прохода Ду | 1,5 мм, 2,3 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SB075, (SB256, SB257); IP65 | |
| Питание | SB256 | ~220 В, ~110 В, ~24 В |
| SB257 | =24 В, =12 В | |
| SB075 | ~220 В, ~110 В, ~24 В, =24 В, =12 В | |
| Мощность | SB256 | 22 ВА (АС) |
| SB257 | 20 Вт (DC) | |
| SB075 | 6,2 ВА (АС), 3,5 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-PU220-01 GBN | 1,5 | 0,1 | G⅛" | 0 | 0,7 | SB075, (SB256, SB257) |
| AR-PU220-02 GBN | 2,3 | 0,18 | G¼" |

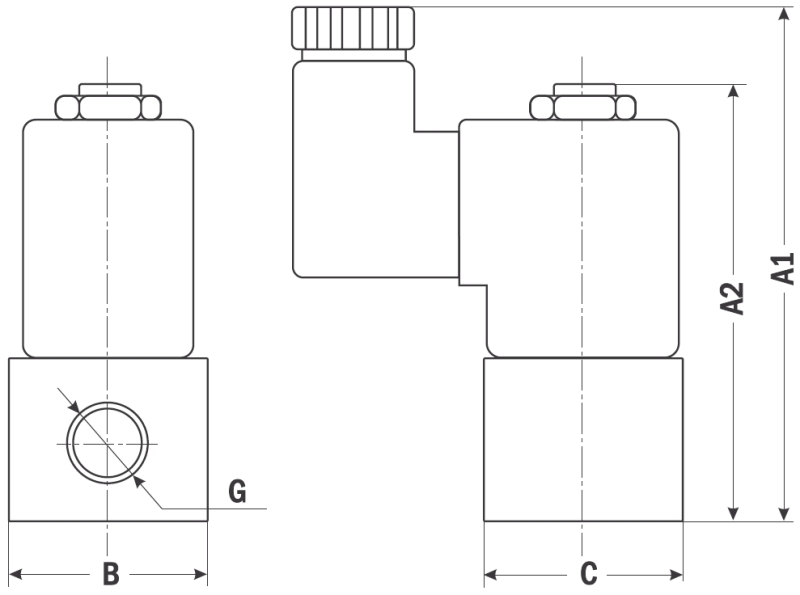

| Габаритные размеры |
 |
| Размер, мм | AR-PU220-01 | AR-PU220-02 |
| A1 | 84 | 74 |
| A2 | 72 | 62 |
| B | 22 | 22 |
| C | 22 | 30 |
| G | ⅛" | ¼" |
| Вес, г | 180 | 210 |
