Описание

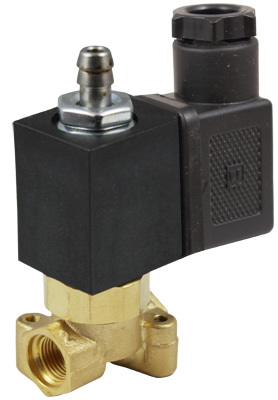

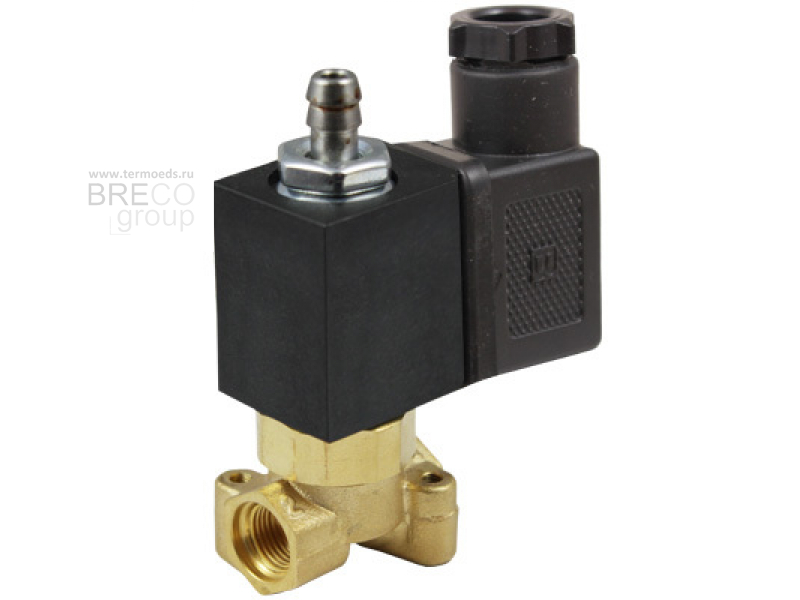

Клапан соленоидный трехходовой 3/2 переключающий прямого действия с поршнем AR-5515-07 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Переключающий клапан
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:

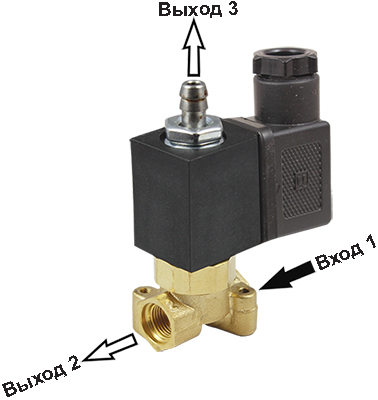

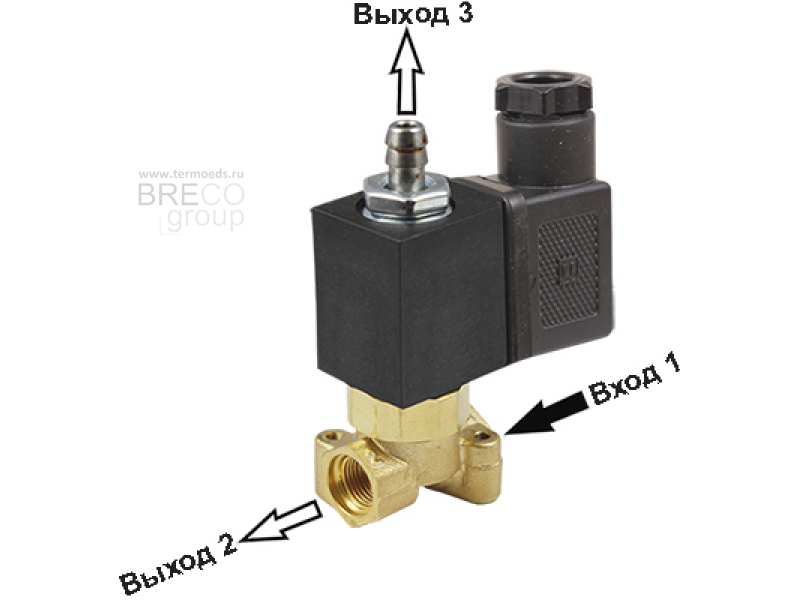

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

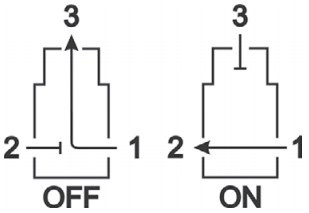

В случае отсутствия питания на катушке открыт путь 1 → 3, при подаче питания открыт путь 1 → 2.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, масла, воздух, инертные газы |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,0...2,0 МПа |
| Диаметр условного прохода | 1,0, 1,5 мм |
| Присоединение | вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм |
| Катушка | SA11B, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 9 ВА (AC), 6 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-5515-07 GBV | 1,0 | 0,15 | вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм | 0,0 | 2,0 | SA11B | 0,148 |
| 1,5 |

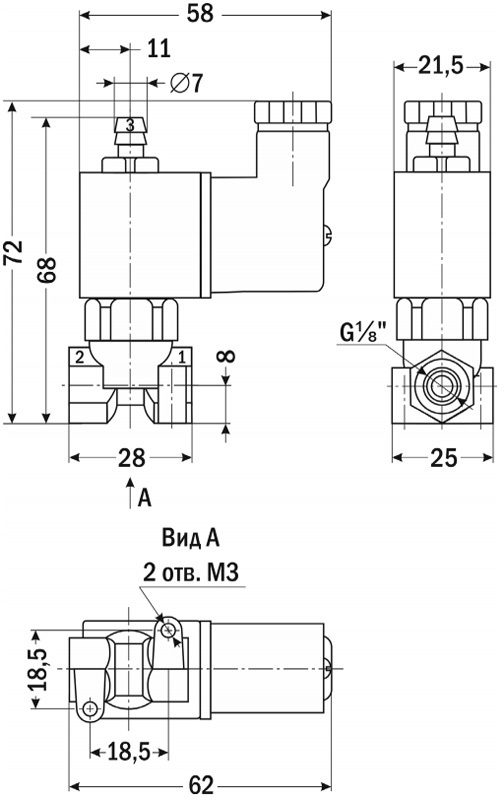

| Габаритные размеры |
 |
