Описание

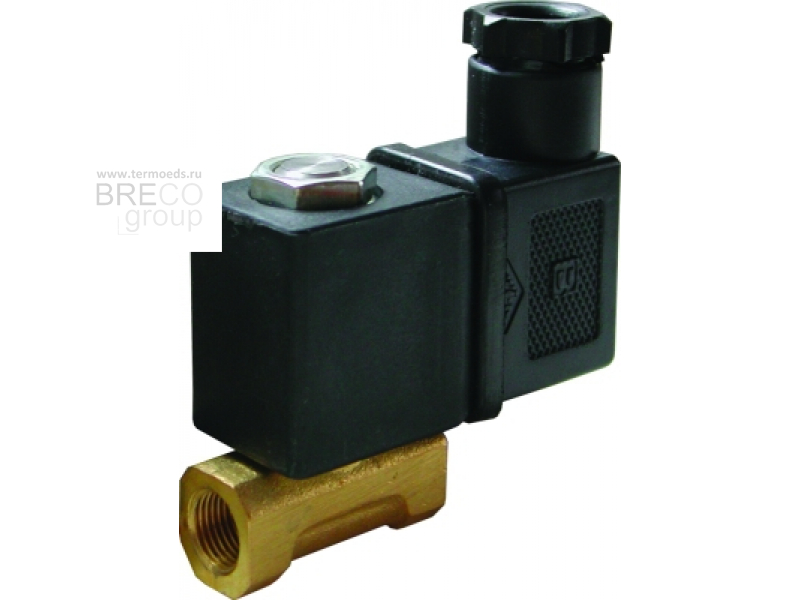

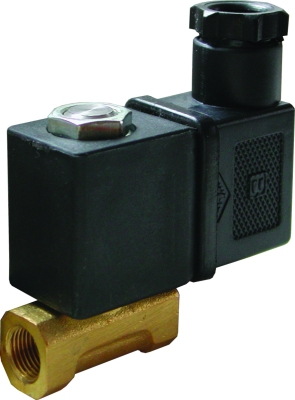

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-5503 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан может использоваться в кофемашинах, электроутюгах и других устройствах с использованием пара
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер

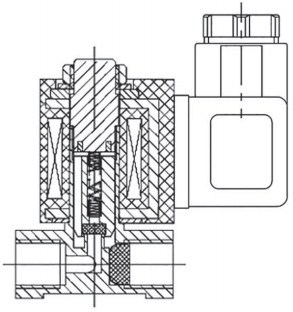

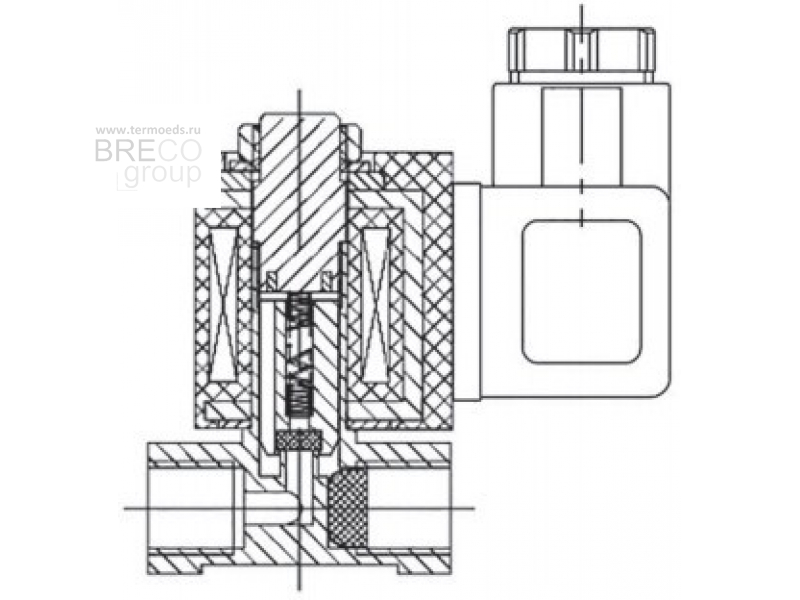

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы | |
| Материал | Корпуса | Латунь |
| Уплотнения | Силикон | |
| Температура рабочей среды | −20...200°С | |
| Рабочее давление | 0...0,4–1,6 МПа (в зависимости от Ду) | |
| Диаметр условного прохода | 1,6...2,5 мм | |
| Присоединение | Резьбовое G⅛" | |
| Катушка | SA11B; IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 9 ВА (АС), 6 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-550301 GBQ | 1,6 | 0,1 | G⅛" | 0 | 1,6 | SA11B | 0,13 |
| AR-550303 GBQ | 2,5 | 0,16 | 0,4 |

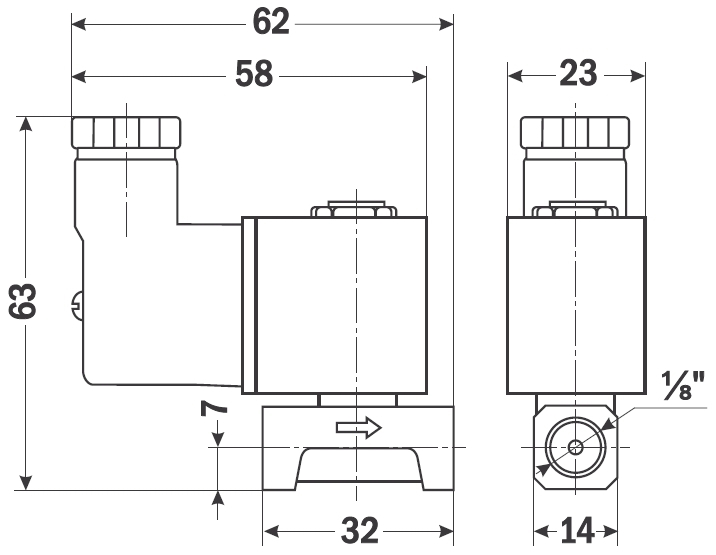

| Габаритные размеры |
 |
