Описание

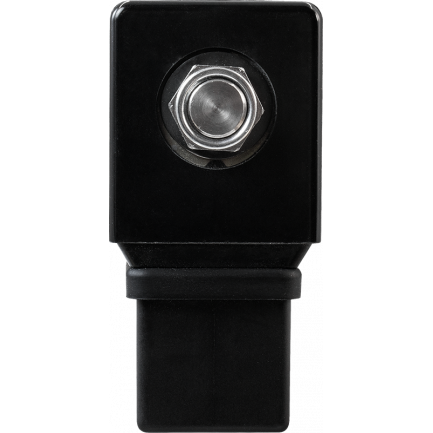

Клапан соленоидный нормально закрытый прямого действия с поршнем на высокое давление до 30 МПа AR-4H21 (AR-HP350) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 30 МПа
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла* |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −10…+120°С |
| Рабочее давление | 0…30 МПа |
| Диаметр условного прохода | 0,9 мм |
| Присоединение | Резьбовое G¼", G½" |
| Питание | ~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В |
* Max рабочее давление для масел – 25 МПа
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | ||
| SB257 IP65 | 28 ВА | V | V | V | |||
| 18 Вт | V | V | V | ||||
| ASE11H* IP65 | 4,5 ВА | V | |||||
| 8 Вт | V | V | |||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||
| 13 Вт | V | V | |||||
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-4H21-0,9-1/4-GSP | 0,9 | 1,8 | ¼" | 0,0 | 30,0 | 480 |
| AR-4H21-0,9-1/2-GSP | ½" |
Расшифровка обозначения на примере клапана AR-4H21-0,9-1/2-XYZ:
AR-4H21 – модель клапана.
0,9 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P − PTFE.
AR-4H21 – модель клапана.
0,9 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P − PTFE.
| Габаритные размеры |
 G=¼", ½" |
| Разрез нижней части клапана |
 |
