Описание
Контроль факела осуществляется по двум независимым каналам:
- 1 канал – контроль факела запальника ионизационным методом,
- 2 канал – фотодатчиками типа ФД-02, ФД-03 и ФД-05ГМ переменная составляющая инфракрасного или ультрафиолетового спектра.
Основные технические характеристики ЛУЧ-1АМ-2К
| Длина линии датчик-сигнализатор, м не более | 200 |
| Выходной сигнал | переключающие контакты электромагнитного реле |
| Чувствительность на частоте F, мВ не хуже - F = 10Гц - F = 15Гц | 1,5 2,0 |
| Напряжение питания универсальное, В | ~ 220В, 50Гц |
| Допустимая нагрузка по коммутации внешних цепей, А | 0,01 - 2,0 |
| Быстродействие сигнализатора, с не более | 2 |
| Номинальная потребляемая мощность, ВА | 5 |
| Степень защиты, (код IP) | IP54 |
| Габаритные размеры: длина х ширина х высота, мм | 178 х 121 х 165 |
| Масса сигнализатора, кг | 0,6 |
| Температура окружающей среды °С | от - 40 до +50 |

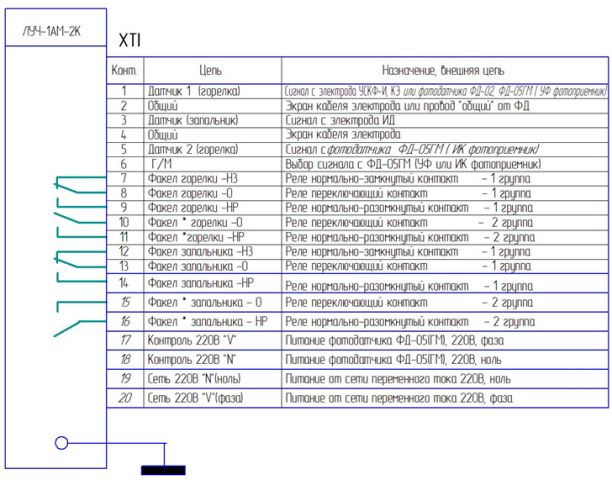

Схема внешних подключений
Габаритные и установочные размеры
