Шкаф САФАР-400

Для автоматизации розжига, регулирования и защиты по 6-10 параметрам котлоагрегатов, теплогенераторов, блочных горелок, работающих по газообразном и жидком топливе. Конструкция автомата горения позволяет значительно расширить функции с применением блока расширения.

Оставить заявку

Описание


Обеспечивает корректный розжиг горелки, поддержание заданного соотношения газ/воздух перед горелкой, контроль аварийных сигналов. В автомате может быть активирован регулятор, обеспечивающий поддержание заданного параметра температуры, давления пара и прочее, при помощи плавного регулирования.

Используется в качестве блока автоматики, включающего в себя модуль управления и модуль ввода/вывода.

Преимущества

Автомат горения САФАР-400 имеет ряд преимуществ по сравнению с применением ПЛК:

  • Более низкая цена и выше надежность за счет специализированной конструкции;
  • Встроенный фотодатчик и ионизационный датчик экономит стоимость комплектующих на 20-30%;
  • Прошит проверенный и надежный алгоритм управления, регулирования и защиты;
  • Выход - интерфейс RS-485, для работы с верхнем уровнем, т.е. возможность обмениваться информацией с контроллером верхнего уровня или SCADA;
  • Наличие часов реального времени, позволяет котлоагрегату работать по дневному и/или недельному графику, что дает экономию тепла до 20-30%;
  • Автомат ведёт три вида архивов: архив событий, минутный архив и архив блокировок;
  • Настройка прибора при помощи меню, которое выводится на жидкокристаллический дисплей;
  • Удобство при наладке и эксплуатации на блоках расширения имеется светодиодная индикация срабатывания дискретных входов и реле, так же имеется крепление под DIN-рейку;
  • Имеются разъемные клеммные соединения, что облегчает монтаж;
  • Современная элементная база позволяет повысить надежность и ремонтопригодность по сравнению с отечественными и зарубежными аналогами.

Функции

  • Контроль герметичности клапанов;
  • Розжиг горелки;
  • Поддержание давления воздуха перед горелкой, управляя либо заслонкой воздуха, либо частотным приводом дутьевого вентилятора;
  • Поддерживает заданную температуру для водогрейного котла или давление пара для парового котла;
  • Питание аналоговых датчиков давления напряжением постоянного тока 24В; Управление заслонками;
  • Питание датчиков положения заслонок;
  • Настройка прибора при помощи меню, которое выводится на жидкокристаллический дисплей;
  • Связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU;
  • Климатическое исполнение УХЛ 3.1 по ГОСТ15150-69.

Автоматическая защита котла

Обеспечивает останов котла и блокировку его пуска при возникновении следующих аварийных ситуаций:

  • Факел горелки;
  • Факел запальника;
  • Давление воздуха перед горелкой низкое;
  • Давление газа перед горелкой низкое;
  • Давление газа перед горелкой высокое;
  • Разряжение в топке низкое;
  • Давление воды на выходе низкое (водогрейный котел), уровень воды в барабане низкий (паровой);
  • Давление воды на выходе высокое (водогрейный котел), уровень воды в барабане высокий (паровой);
  • Температура воды высокая (водогрейный котел), давление пара высокое (паровой).

Регулирование параметров производиться:

  • По часам реального времени, температурный режим может изменяться в зависимости от часов.
  • Температурный режим изменяется по температуре наружного воздуха.
  • Поддержание заданной температуры.

Входа/Выхода

Входа
- Аналоговые датчики (4–20) мА.

8
Термопреобразователи сопротивления Pt1002
Дискретные входа13
Ионизационный контрольный электрод1
Фотодатчик1
Входы для измерения положения2
Выхода
- Дискретные выходы

17

Основные технические характеристики САФАР-400

Питающее напряжение24
Потребляемая мощность, не более, Вт5
Выходы для питания аналоговых датчиков напряжением, В24
Точность измерения по аналоговым входам %0,5
Рабочее напряжение коммутации контактов реле, В220
Рабочий ток коммутации контактов реле, А (cos ∅ = 1)10
Длина экранированного кабеля подключения иондатчика, не более м20
Степень защитыIP20
Температура окружающего воздуха, 0Сот -20 до +50
Габаритные размеры, мм
- контроллер
- терминал 1
- терминал 2

145 x 195 x 61
84 x 205 x 63,3
84 x 124 x 63,3

Схемы автоматизации

Схема внешних подключений

Клеммы контроллера автомата

Клеммы терминального блока автомата 1

Вид сбоку

Расположение клемм терминального блока 1

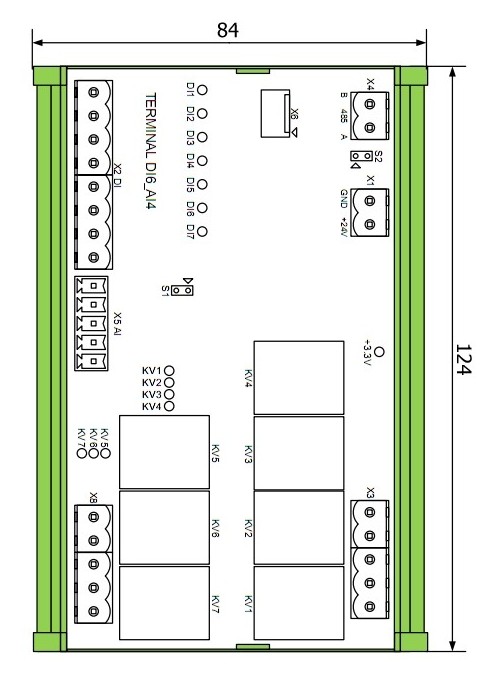

Расположение клемм терминального блока 2

Клеммы терминального блока автомата 2

Габаритные и установочные размеры
