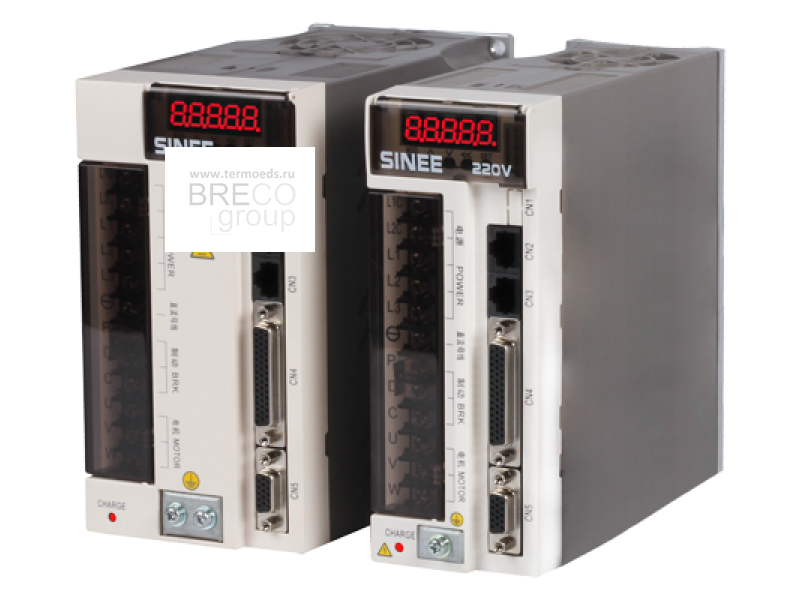

Описание
Основные характеристики
- Высокопроизводительная аппаратная часть: 32-битный высокопроизводительный ЦСП.
- Диапазон регулирования скорости 1:3000 (1:5000).
- Высокая перегрузочная способность: крутящий момент может быть в 3 раза выше номинальной нагрузки.
- Высокодинамичный отклик: пропускная способность контура управления может достигать 250Гц (1кГц).
- Высокая точность управления положением: большая точность автотрекинга, быстрое позиционирование на высоких скоростях, отсутствие задержек и колебаний в режиме останова.
- 6 режимов управления: положением, скоростью, моментом, а также 3 гибридных режима - момент/скорость, скорость/положение и момент/положение.
- Оснащен светодиодным 5-знаковым дисплеем, имеет 5 кнопок управления.
- Программируемые дискретные входы/выходы: 10 DI / 5 DO.
- Аналоговые входы/выходы: 3 AI / 2 AO.
- 16 фиксированных скоростей; 16 фиксированных положений.
- Коммуникационные порты RS-232 и RS-485, вход для подключения внешнего тормозного резистора, вход подключения энкодера.
Расшифровка обозначения моделей сервоприводов
Список моделей
| Модель | Напряжение питания | Мощность двигателя | Ток | Энкодер |
|---|---|---|---|---|
| EA100-1R6-2A | 220 | - | 1,6 | 2500 имп./об. |
| EA100-2R8-2A | 220 | 0,4 | 2,8 | 2500 имп./об. |
| EA100-5R5-2A | 220 | 0,75 | 5,5 | 2500 имп./об. |
| EA100-7R6-2A | 220 | 1,0 | 7,6 | 2500 имп./об. |
| EA100-5R4-3A | 380 | 1,5 | 5,4 | 2500 имп./об. |
| EA100-8R4-3A | 380 | 2,0 | 8,4 | 2500 имп./об. |
| EA100-012-3A | 380 | 3,0 | 12 | 2500 имп./об. |
| EA100-1R6-2B | 220 | 0,2 | 1,6 | 17-бит |
| EA100-2R8-2B | 220 | 0,4 | 2,8 | 17-бит |
| EA100-5R5-2B | 220 | 0,75 | 5,5 | 17-бит |
| EA100-7R6-2B | 220 | 1,0 | 7,6 | 17-бит |
| EA100-5R4-3B | 380 | 1,5 | 5,4 | 17-бит |
| EA100-8R4-3B | 380 | 2,0 | 8,4 | 17-бит |
| EA100-012-3B | 380 | 3,0 | 12 | 17-бит |
| EA100-018-3B | 380 | 4,5 | 18 | 17-бит |
| EA100-021-3B | 380 | 5,6 | 21 | 17-бит |
| EA100-026-3B | 380 | 7,5 | 26 | 17-бит |
| EA100N-1R6-2B | 220 | 0,2 | 1,6 | 17-бит |
| EA100N-2R8-2B | 220 | 0,4 | 2,8 | 17-бит |
| EA100N-5R5-2B | 220 | 0,75 | 5,5 | 17-бит |
| EA100N-7R6-2B | 220 | 1,0 | 7,6 | 17-бит |
| EA100N-5R4-3B | 380 | 1,5 | 5,4 | 17-бит |
| EA100N-8R4-3B | 380 | 2,0 | 8,4 | 17-бит |
| EA100N-012-3B | 380 | 3,0 | 12 | 17-бит |
| EA100N-018-3B | 380 | 4,5 | 18 | 17-бит |
| EA100N-021-3B | 380 | 5,6 | 21 | 17-бит |
| EA100N-026-3B | 380 | 7,5 | 26 | 17-бит |
