Описание
В компании БРИКО Автоматик можно заказать ТЭН в любом исполнении.

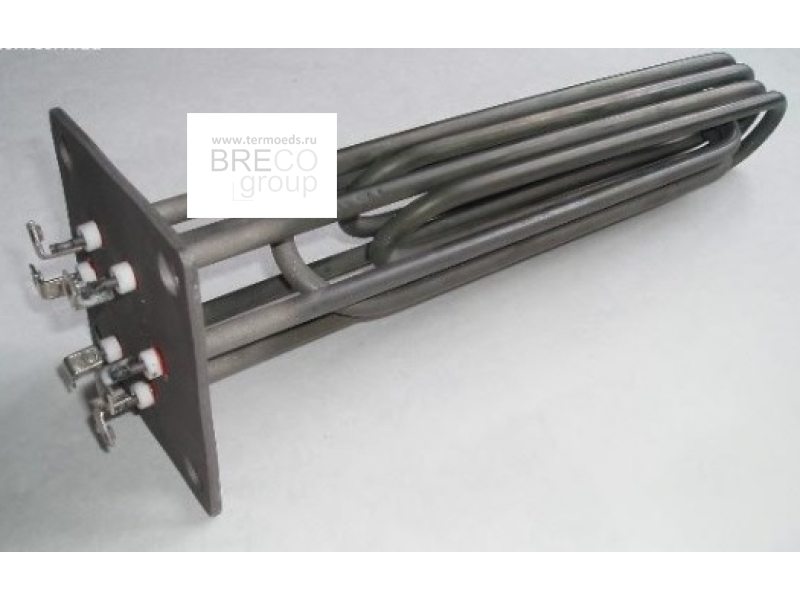

Секции из ТЭНов представляют собой конструкцию из трубчатых ТЭНов более 2х штук установленных на различных пластинах, в коробах или на нестандартных фланцах в сборе использующиеся как единое изделие.
Установочные пластины или фланцы могут быть изготовлены различной толщины, форм и размеров. В сборе изделие может применяться для нагрева воздуха, воды, масла и прочих условий. ТЭНы могут быть установлены к крепежному корпусу методом сварки (герметичное исполнение) и методом запрессовки где герметичность не требуется.
ТЭНы собираемые в секции, могут быть изготовлены из нержавеющей или углеродистой стали и изготавливаются по техническим требованиям, и в соответствии с эскизом заказчика
Общие сведения
ТЭН - Электрический элемент, состоящий из металлической спирали установленной в металлическую трубку таким образом, что спираль изолирована от трубки посредством керамического материала.
- ГЕРМЕТИЗИРУЮЩИЙ УЗЕЛ; 2. КОНТАКТНЫЙ СТЕРЖЕНЬ; 3. НАПОЛНИТЕЛЬ (ПЕРИКЛАЗ); 4. СПИРАЛЬ; 5. МЕТАЛЛИЧЕСКАЯ ОБОЛОЧКА; 6. ИЗОЛЯТОР; 7.КОНТАКТНАЯ АРМАТУРА.
Трубчатый электронагреватель (ТЭН) является надежным элементом технологического оборудования и служит для трансформации одного вида энергии (электрической) в другой ее вид — энергию тепловую.
Трубчатый электронагреватель выгодно отличается от других элементов, где в качестве электроизоляционного материала применяются жароупорный миканит, слюда или керамика. Ввиду отсутствия контакта разогретой спирали с воздухом и её надежного положения внутри оболочки ТЭНа, срок службы нагревательного элемента достигает 5–8 лет. Герметичное исполнение ТЭНа позволяет применять его для нагрева жидких сред.
Применяются ТЭНы для технологических процессов: разогрев, кипячение, испарение, нагрев, дистилляция, плавление, обогрев, сушка и для других процессов где требуются высокие температуры
Технические характеристики
Длина ТЭНа (длина металлической оболочки ТЭНа в развернутом виде) – до 6000мм
Диаметр трубки ТЭН: 18; 16; 13; 10; 8.5; 8.0; 7.4; 6.5 мм (по запросу можно изготовить другие диаметры отличительные от ГОСТа)
Форма и конфигурация ТЭН: любая, указав размеры или согласно чертежам и эскизам.
Мощность: Рассчитывается с учетом рабочих параметров ТЭНа. в зависимости от диаметра, напряжения, длины.
Рабочая среда: раствор щелочей и кислот; воздух и прочие газы и смеси газов; Жиры, масла и другие вязкие жидкости; щелочь; Легкоплавкие Металлы; Литейные формы; пресс-формы; Агрессивные растворы щелочей и кислот; размораживание холодильных установок - ТЭНы с герметичными выводами.
Напряжение: По запросу 12; 24; 36; 42; 48; 60; 127; 220; 380
Варианты или материал для изготовления: нержавеющая сталь, углеродистая сталь, с оребрением, из титана, во фторопластовой оболочке, с тефлоновым покрытием, бесшовная нержавеющая сталь.
Варианты контактной группы для подключения: Контакт штыревой плоский, приваренный изолированный провод с герметичной резиновой муфтой и без нее, резьбовая шпилька и другие варианты по запросу.
Крепежные планки:
При необходимости комплектация различными крепежными планками разных размеров и форм с отверстиями с резьбой и без. Фланец ТЭНа для стиральной машины. Распорные шайбы фиксирующие трубки ТЭН на заданных расстояниях.
Комплектация резьбовыми штуцерами: G ½, м18, м12, м10, М14 и другие. Матриалы нержавеющая сталь, латунь, углеродистая сталь.
Комплектация резьбовыми фланцами(для изготовления блоков ТЭН): G 1 ¼, G 1 ½, G 2, G2 ½,
Распространенные формы ТЭН
