Описание

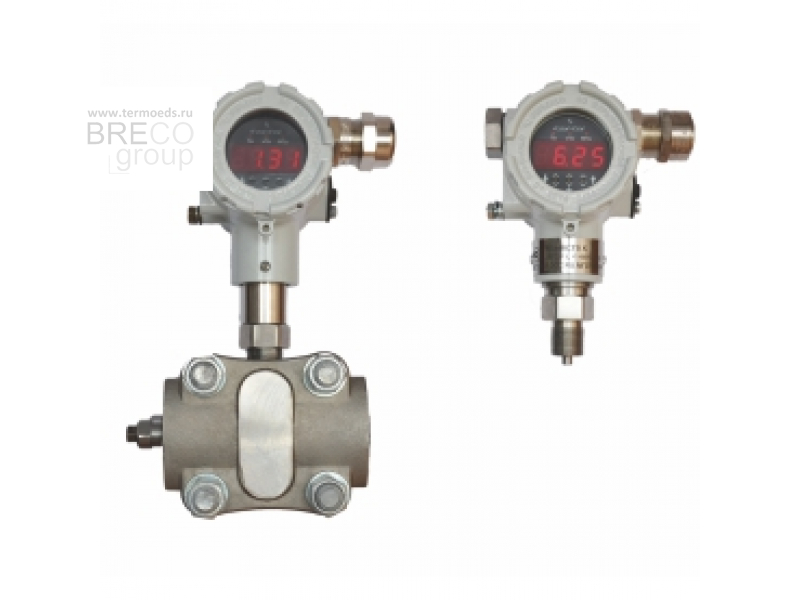

Датчики давления СДВ-SMART – это надежный прибор, обладающий широкими возможностями решения задач измерения избыточного (относительного), абсолютного и дифференциального видов давлений, а также разрежения и давления-разрежения. Технологии, реализуемые в датчиках СДВ-SMART создают качественное, стабильное устройство с высокой стойкостью к воздействию факторов внешней окружающей среды и межповерочным интервалом 5 лет. Настройка и управление преобразователем осуществляется с помощью цифрового индикатора кнопками, расположенными на корпусе индикатора и дистанционно при помощи управляющего устройства, поддерживающего HART-протокол. Датчики предназначены для применения в нефтегазовой промышленности, энергетике.
Блок индикации:
- Яркий светодиодный цифровой индикатор до -61 °С
- Калибровка «0» и диапазона измерений
- Переключение пределов измерения
- Установка времени демпфирования выходного сигнала
- Переключение единиц измерения МПа, кПа, Па, кгс/см2, %
- Установка PIN- кода на изменение параметров настройки
- Установка датчика в любом необходимом положении
- Восстановление заводских настроек
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СДВ SMART:
| Измеряемое давление | Абсолютное, Избыточное, Давление-разрежение, Разрежение, Дифференциальное (разность давлений), Гидростатическое давление. |
| Измеряемые среды | Жидкости (в т.ч. морской воды, масла, дизельного топлива, мазута, керосина, бензина), пар, газы, парогазовые и газовые смеси (в т.ч. газообразный кислород и кислородосодержащие газовые смеси). |
| Верхние пределы измерений: | |
| -Абсолютное давление (ДА) | 2,5 кПа...16 МПа |
| -Избыточное давление (ДИ) | 0,16 кПа...100 МПа |
| -Давление-разрежение (ДВ) | 0,16 кПа...100 кПа |
| -Избыточное давление-разрежение (ДИВ) | -0,125 кПа...2,4 МПа |
| -Дифференциальное давление (ДД) | 0,16 кПа...16 МПа |
| -Гидростатическое давление (ДГ) | 1,6 кПа...250 кПа |
| Погрешность, % от диапазона измерения | ±0,10; ±0,15; ±0,25; ±0,5. |
| Выходной сигнал | 4-20 мА +HART+√ |
| Температура измеряемой среды, °C | До +120 °C |
| Диапазон температур окружающей среды, °C | -61...+70 °C |
| Класс пылевлагозащиты | IP54, IP67 |
| Классификационная группа устойчивости механическим воздействиям (по ГОСТ 52931) | G2, L3, V1, V2 |
| Классификационная группа по устойчивости к воздействию температур окружающей среды и влажности (по ГОСТ 52931) | В4, С1, С4 |
| Диапазон перенастроек пределов измерения | до 25:1 |
| Взрывозащищенное исполнение | Общепромышленное; Искробезопасная цепь типа 0ExiaIICT5X; Взрывонепроницаемая оболочка типа 1ExdIICT5X |
| Индикация | Светодиодный индикатор t до -61 °C |
| Гарантийный срок | 3 года |
| Межповерочный интервал | 5 лет |
Корпус:
- Наружная герметичная кнопка установки «0» на внешней стороне корпуса
- 2-х секционный раздельный корпус обеспечивает защиту ЭБ от попадания влаги при монтаже
- Поворот и фиксация корпуса на 180°
- Уменьшенные габариты корпуса по сравнению с датчиками данного класса других производителей11
1
1
1
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СДВ-SMART:
Конструктивно преобразователь СДВ СМАРТ состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный аналоговый и цифровой выходной сигналы.
Платы электронного блока установлены в корпусе. Для защиты от воздействий окружающей среды на платы наносится многослойное защитное покрытие.
СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ СДВ-SMART:
| СДВ-Smart | -Exd | -ДД | -1430 | -К | -01 | -ЭП1 | -t10 | -015 | -40кПа | -25 | -42-√-+HART | -К02 | -П | -Н | - | АГБР.406239.010ТУ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| 1 | Наименование изделия |
| 2 | Обозначение взрывозащищенного исполнения Exd с видом взрывозащиты «взрывонепроницаемая оболочка «d» с маркировкой по взрывозащите «1ExdIIСT5Х» по ТР ТС 012/2011, ГОСТ 30852.0, ГОСТ 30852.1. Обозначение взрывозащищенного исполнения Ex с видом взрывозащиты «искробезопасная электрическая цепь уровня «ia», с маркировкой по взрывозащите 0ExiaIICT5X по ТР ТС 012/2011, ГОСТ 30852.0, ГОСТ Не указывается для общепромышленного исполнения. |
| 3 | Исполнение по виду измеряемого давления (см. табл. 1). |
| 4 | Номер модели (см. табл. 1). |
| 5 | «К» Указывается только для преобразователей давления, предназначенных для работы с газообразным кислородом и кислородосодержащих газовых смесей. |
| 6 | Код группы материалов, контактирующих с измеряемой средой (см. табл. 4). |
| 7 | Код электронного преобразователя со светодиодным индикатором (ЭП1) или без индикатора (ЭП). |
| 8 | Код климатического исполнения преобразователя давления (см. табл. 5). |
| 9 | Код основной приведенной погрешности (см. табл. 6-12). |
| 10 | Верхний предел измерений. |
| 11 | Максимально-допустимое рабочее избыточное давление в МПа для преобразователей разности давлений. |
| 12 | Код выходного сигнала (см. табл. 13). |
| 13 | Код варианта электрического соединителя (см. табл. 14). |
| 14 | Вариант расположения электрического соединителя (П — справа, Л — слева от клеммной колодки). |
| 15 | Наличие дополнительной технологической приработки. |
| 16 | Обозначение комплекта монтажных частей с соответствии с заказом. |
| 17 | Обозначение технических условий. |
Пример записи обозначение преобразователей СДВ-SMART при его заказе в Перми и в документации другой продукции, в которой он может быть применён:
Преобразователи в взрывозащищенном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка», модели 1430 для измерения разности давлений, материалом мембраны и материалами, контактирующими с измеряемой средой — сплавом 36НХТЮ, сталью 12Х18Н10Т, резиной НО-68-1, светодиодным индикатором, климатического исполнения У2, но для работы при температуре от минус 40 °С до плюс 70 °С, кодом пределов допускаемой основной погрешности 015, верхним пределом измерения 40 кПа, предельно-допускаемым рабочим избыточным давлением 25 МПа, аналоговым выходным сигналом 4–20 мА, с функцией преобразования входной измеряемой величины по закону квадратного корня и протоколом HART, стальным кабельным вводом для небронированного кабеля диаметром от 6 до 12 мм, расположением электрического соединителя справа и дополнительной технологической приработкой обозначается:
СДВ–SMART–Exd–ДД–1430–К–02–ЭП1–t10–015–40кПа–25–42–√–+HART–К02–П–Н АГБР.406239.010ТУ
Таблица 1. Верхние пределы измерения для преобразователя СДВ SMART:
| Обозначение преобразователя | Модель | Ряд верхних пределов измерений Рв по ГОСТ 22520 |
| Преобразователь абсолютного давления СДВ-SMART-А СДВ-SMART-Ex-А СДВ-SMART-Exd-А | 1020 | 2,5; 4,0; 6,0; 10 кПа |
| 1030 | 4,0; 6,0; 10; 16; 25; 40 кПа | |
| 1040 | 25; 40; 60; 100; 160; 250 кПа | |
| 1041 | 25; 40; 60; 100; 160; 250; 400; 600 кПа | |
| 1050 | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |
| 1051 | ||
| 2050 | ||
| 1060 | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа | |
| 1061 | ||
| 2060 | ||
| Преобразователь избыточного давления СДВ-SMART-И СДВ-SMART-Ex-И СДВ-SMART-Exd-И | 1112 | 0,16; 0,25; 0,4; 0,6; 1,0; 1,6 кПа |
| 1120 | 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10 кПа | |
| 1130 | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 кПа | |
| 1140 | 10; 16; 25; 40; 63; 100; 160; 250 кПа | |
| 1141 | 25; 40; 60; 100; 160; 250; 400; 600 кПа | |
| 1150 | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |
| 1151 | ||
| 2150 | ||
| 1160 | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа | |
| 1161 | ||
| 2160 | ||
| 1171 | 4,0; 6,0; 10; 16; 25; 40; 60; 100 МПа | |
| 2170 | ||
| Преобразователь разрежения СДВ-SMART-В СДВ-SMART-Ex-В СДВ-SMART-Exd-В | 1212 | 0,16; 0,25; 0,40; 0,60; 1,0; 1,6 кПа |
| 1220 | 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10 кПа | |
| 1230 | 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 кПа | |
| 1240 | 10; 16; 25; 40; 60; 100 кПа | |
| Преобразователь давления-разрежения СДВ-SMART-ИВ СДВ-SMART-Ex-ИВ СДВ-SMART-Exd-ИВ | 1312 | Разрежения Рв(-): 0,125; 0,2; 0,315; 0,5; 0,8 кПа Избыточного давления: 0,125; 0,2; 0,315; 0,5; 0,8 кПа |
| 1320 | Разрежения Рв(-): 0,5; 0,8; 1,25; 2,0; 3,15; 5,0 кПа Избыточного давления: 0,5; 0,8; 1,25; 2,0; 3,15; 5,0 кПа | |
| 1330 | Разрежения Рв(-): 2,0; 3,15; 5,0; 8,0; 12,5; 20,0 кПа Избыточного давления: 2,0; 3,15; 5,0; 8,0; 12,5; 20,0 кПа | |
| 1340 | Разрежения Рв(-): 12,5; 20,0; 31,5; 50,0; 100 кПа Избыточного давления: 12,5; 20,0; 31,5; 50,0; 60; 150 кПа | |
| 1341 | Разрежения Рв(-): 31,5; 50; 100 кПа Избыточного давления: 31,5; 50; 60; 150; 300; 530 кПа | |
| 1350 | Разрежения Рв(-): 50; 100 кПа Избыточного давления: 50; 60; 150; 300; 530; 900 кПа; 1,5 Мпа; 2,4 МПа | |
| 1351 | ||
| 2350 | ||
| Преобразователь разности давлений СДВ-SMART-ДД СДВ-SMART-Ex-ДД СДВ-SMART-Exd-ДД | 1412 | 0,16; 0,25; 0,40; 0,6; 1,0; 1,6 кПа |
| 1420 | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 10 кПа | |
| 1430 | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 кПа | |
| 1434 | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 кПа | |
| 1440 | 10; 16; 25; 40; 63; 100; 160; 250 кПа | |
| 1444 | 10; 16; 25; 40; 63; 100; 160; 250 кПа | |
| 1450 | 0,10; 0,16; 0,25; 0,40; 0,63; 1,0; 1,6; 2,5 МПа | |
| 1460 | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16 МПа | |
| Преобразователь гидростатического давления СДВ-SMART-ДГ СДВ-SMART-Ex-ДГ | 1530 | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 кПа |
| 1540 | 10; 16; 25; 40; 63; 100; 160; 250 кПа |
Примечание:
- Преобразователи являются многопредельными и могут быть настроены на ряд верхних пределов или диапазонов измерений в соответствии с ГОСТ 22580 или нестандартный. Преобразователи также допускают настройку на смещенный диапазон измерений.
- Датчики выпускаются с предприятия-изготовителя со стандартной настройкой параметров, если не указан код С.
- Единицы измерения: Па, кПа, МПа, кгс/см2, кгс/м2, %.
В соответствии со стандартной настройкой датчик настраивается:
- на максимальный верхний предел (диапазон) измерения Pmax согласно таблице верхних пределов в единицах измерения:
- МПа для моделей 1050, 1051, 1060, 1061, 1150,1151, 1160, 1161, 1171, 1350, 1351, 1450, 1460.
- кПа для всех остальных моделей.
- на нижний предел измерений равный нулю (кроме датчиков ДИВ).
- на линейно-возрастающую зависимость выходного сигнала 4-20 мА;
- на минимальное время демпфирование выходного сигнала 0,2 с.
- защита от несанкционированного изменения настроек выключена.
При заказе кода С настройка датчика производится в соответствии с листом параметров настройки.
Таблица 2. Величины испытательного давления преобразователей СДВ-СМАРТ
| Верхние пределы измерений (ВПИ), МПа | Испытательное давление, в % от ВПИ | Примечание |
| От 0,01 до 16 включ. | 125 | - |
| Св. 16 до 60,0 включ. | 115 | - |
| >> 60,0 >> 100,0 >> | 110 | - |
Примечание:
- Для преобразователей давления-разрежения верхний предел измерения принимается по избыточному давлению.
- Для преобразователей абсолютного давления с верхним пределом ниже 100 кПа испытательное давление равно атмосферному.
- Для преобразователей разности давлений и гидростатического давления перегрузочное давление подается в плюсовую камеру.
Таблица 3. Величины предельно-допустимого перегрузочного и пробного давления для преобразователей разности давлений и гидростатического давления
| Модели преобразователей | Предельное допустимое рабочее избыточное давление, МПа | Пробное давление, МПа |
| 1412 | 4 | 6 |
| 1420 | 10 | 15 |
| 1430, 1440, 1450, 1460 | 25 | 35 |
| 1434, 1444 | 40 | 56 |
| 1530, 1540 | 4 | 6 |
Таблица 4. Материалы, контактирующие с измеряемой средой
| Код группы материалов | Материал мембраны | Материал деталей, контактирующих с измеряемой средой | Модели преобразователей СДВ SMART |
| 01 | Сплав 36НХТЮ | Сталь 12Х18Н10Т, резина НО-68-1 | 1020, 1030, 1040, 1050, 1060, 2050, 2060; 1112, 1120, 1130; 1140, 1150, 1160; 2150, 2160, 2170, 1212, 1220, 1230, 1240, 1312, 1320, 1350, 2350, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 |
| 02 | Титановый сплав ВТ-9 | Сталь 12Х18Н10Т | 1051, 1061,1141, 1151, 1161, 1171, 1341, 1351 |
Таблица 5. Коды климатического исполнения преобразователей СДВ-SMART
| Код | Диапазон температур окружающей среды, °С | Вид климатического исполнения по ГОСТ 15150 |
| t1 | +5...+50 | УХЛ 3.1 |
| t10 | -40...+70 | У2 |
| t8 | -25...+70 | Т3 |
| t12 | -10...+70 | ТС1 |
| t13 | +1...+70 | ТВ1 |
| t15 | -55...+70 | У2 |
| t16 | -61...+70 | У2 |
Таблица 6. Пределы допускаемой основной приведенной погрешности преобразователей СДВ-СМАРТ, исключая модели 1020, 1030, 1112, 1212, 1312, 1412, 1141, 1341, 1240
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной погрешности y, % от ВПИ | ||
| Pmax/3≤Pв≤Pmax | Pmax/10≤Pв≤Pmax/3 | Pmax/10≤Pв≤Pmax/3 | |
| 010 | ±0,1 | ±0,15 | ±0,5 |
| 015 | ±0,15 | ||
| 025 | ±0,25 | ||
| 050 | ±0,5 | ±0,1 | |
Примечание:
- Рmax — максимальный верхний предел измерений для соответствующей модификации преобразователя;
- PВ — верхний предел измерений, на который настроен преобразователь.
- Модели 1041, 1050,1051, 2050 не выпускаются с кодом пределов допускаемой основной приведенной погрешности 010.
Таблица 7. Пределы допускаемой основной приведенной погрешности преобразователей СДВ-SMART модели 1020
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной погрешности y, % от ВПИ | |
| 10; 6 кПа | 4; 2,5 кПа | |
| 050 | ±0,5 | ±1,0 |
Таблица 8. Пределы допускаемой основной приведенной погрешности преобразователей СДВ-SMART модели 1030
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной погрешности y, % от ВПИ | ||
| 40; 25кПа | 16; 10; 6кПа | 4кПа | |
| 025 | ±0,25 | ±0,5 | ±1,0 |
| 050 | ±0,5 | ±1,0 | |
Таблица 9. Пределы допускаемой основной приведенной погрешности преобразователей СДВ-SMART моделей 1112, 1212, 1412
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной погрешности y, % от ВПИ | ||
| 1,6; 1,0кПа | 0,6; 0,4кПа | 0,25; 0,16кПа | |
| 025 | ±0,25 | ±0,5 | ±1,0 |
| 050 | ±0,5 | ±1,0 | |
Таблица 10. Пределы допускаемой основной приведенной погрешности преобразователей СДВ-SMART модели 1312
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной погрешности y, % от ВПИ | ||
| ±0,8; ±0,5кПа | ±0,315кПа | ±0,2; ±0,125кПа | |
| 025 | ±0,25 | ±0,5 | ±1,0 |
| 050 | ±0,5 | ±1,0 | |
Таблица 11. Пределы допускаемой основной приведенной погрешности преобразователей СДВ-SMART моделей 1141, 1341, 1240
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной погрешности y, % от ВПИ | ||
| Pmax/10≤Pв≤Pmax/3 | Pmax/25≤Pв≤Pmax/10 | ||
| 015 | ±0,15 | ±0,5 | |
| 025 | ±0,25 | ||
| 050 | ±0,5 | ±1,0 | |
Таблица 12. Пределы допускаемой дополнительной приведенной погрешности преобразователей СДВ-SMART, вызванной изменением температуры окружающего воздуха
| Коды пределов допускаемой основной приведенной погрешности | Пределы допускаемой дополнительной приведенной погрешности yT, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
| Pmax/10≤Pв≤Pmax | Pmax/25≤Pв≤Pmax/10 | ||
| 010, 015, 025 | ±(0,05+0,05Pmax/Pв) | ±(0,1+0,04Pmax/Pв) | |
| 050 | ±(0,1+0,05Pmax/Pв) | ||
Таблица 13. Коды выходного сигнала преобразователей СДВ-SMART
| Код выходного сигнала | Описание |
| 42 - √ - +HART | Возрастающий от 4 до 20 мА, с заводской настройкой, на функцию преобразования входной измеряемой величины по закону квадратного корня и цифровым протоколом HART |
| 42 +HART | Возрастающий от 4 до 20 мА и цифровым протоколом HART |
| 24 +HART | Убывающий от 20 до 4 мА и цифровым протоколом HART |
Преобразователи имеют линейно-возрастающую или линейно-убывающую зависимость выходного аналогового сигнала от входного давления. Преобразователи разности давлений могут иметь зависимость пропорциональную корню квадратному от входной величины – разности давлений. Датчики имеют электронное демпфирование выходного сигнала, которое характеризуется временем усреднения результатов измерения (tД). Время усреднения результатов измерения увеличивает время установления выходного сигнала. Значения времени выбирается из ряда: 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 12,8; 25,6 с и устанавливается потребителем при настройке датчика.
Таблица 14. Коды электрического соединителя для преобразователей СДВ-SMART
| Код | Параметры кабельного ввода | Степень защиты по ГОСТ 14254 |
| ШР14* | Штепсельный разъём: вилка 2РМГ14 | IP54 |
| ШР22* | Штепсельный разъём: вилка 2РМГ22 | |
| К01* | Кабельный ввод с резьбой М20×1,5, для небронированного кабеля диаметром 7–12 мм. Материал — никелированная латунь | IP67 |
| К02 | Кабельный ввод с резьбой М20×1,5, для небронированного кабеля диаметром 7–12 мм. Материал — никелированная латунь | |
| К03 | Кабельный ввод FG1IBK или ВВКу-20 с резьбой М20×1,5, для небронированного кабеля диаметром 6–12 мм. Материал — никелированная латунь. Вид взрывозащиты — ExdIIC | |
| К04 | Кабельный ввод для бронированного кабеля диаметром 5,5-12 мм и диаметром брони 10-19 мм. Материал – нержавеющая сталь. Вид взрывозащиты — ExdIIC | |
| К05 | Кабельный ввод FGA1IBK или АВВКу-20 с резьбой М20×1,5, для бронированного кабеля диаметром 6–12 мм, толщина брони до 1,4 мм. Материал — никелированная латунь. Вид взрывозащиты — ExdIIC | |
| К20 (тип МР)** | Кабельный ввод для небронированного кабеля Ф5,5-12 мм для монтажа в металлорукаве или трубной проводке 9, 10, 13, 17/14, 16, 19, 19 мм (внутренний /наружный диаметр) типа Р3-ЦХ, МРПИ и др. по согласованию. Материал – нержавеющая сталь. Вид взрывозащиты — ExdIIC | |
| К21 (тип МР)** | Кабельный ввод для небронированного кабеля Ф5,5-12 мм для монтажа в металлорукаве или трубной проводке 9, 10, 13, 17/14, 16, 19, 19 мм (внутренний/ наружный диаметр) типа Р3-ЦХ, МРПИ и др. по согласованию. Материал – никелированная латунь. Вид взрывозащиты — ExdIIC | |
| *Соединители только для общепромышленного исполнения и СДВ–SMART–Ex. ** В скобках указывается тип металлорукава | ||
ИНДИКАЦИЯ И НАСТРОЙКА ПРЕОБРАЗОВАТЕЛЯ СДВ-СМАРТ
Настройка и управление преобразователем с цифровым индикатором осуществляется кнопками, расположенными на корпусе индикатора и дистанционно при помощи управляющего устройства, поддерживающего HART-протокол, а для преобразователей давления без встроенного цифрового индикатора только дистанционно при помощи управляющего устройства, поддерживающего HART-протокол. Преобразователи со встроенным светодиодным индикатором имеют возможность поворота индикатора на угол 90°, 180°, 270° относительно начального положения.
Внешний вид индикатора и назначение кнопок
Индикатор, входящий в состав преобразователя, имеет два режима работы — измерения и установки и настройки параметров. В режиме измерения на индикаторе отображается:
- значение давления в установленных при настройке единицах в пределах от минус 0,015 до 1,1 диапазона изменения сигнала;
- установленные единицы измерения давления.
РЕЖИМЫ НАСТРОЕК И СИМВОЛЫ ИНДИКАЦИИ ПАРАМЕТРОВ СДВ СМАРТ
| Номер режима настройки | Наименование режима настройки | Символы на индикаторе | Примечания |
| 1 | Автоматическая установка нулевого значения давления |  | «Мерцанием» текущих единиц измерения |
| 2 | Режим выбора единицы измерения или проценты от диапазона измерений |  | «Мерцанием» текущих единиц измерения |
| 3 | Установка верхнего предела (диапазона) измерений (dP) |  | Мерцание между символом -dP- и текущим установленным верхним пределом измерения |
| 4 | Установка нижнего предела (диапазона) измерений (dP) |  | Мерцание между символом -НП- и текущим установленным значением |
| 5 | Режим выбора времени установления (демпфирования) выходного сигнала | 0,2 с; 0,4 с; 0,8 с; 1,6 с; 3,2 с; 6,4 с; 12,8 с; 25,6 с | Время установления с «мерцанием» дисплея |
| 6 | Режим выбора характеристики выходного сигнала (прямая линейная, корнеизвлекающая, инверсная линейная) | -42-, √ , -24- | |
| 7 | Калибровка |  | Индикация режимов калибровки |
| 8 | Установка PIN - кода на защиту изменения параметров |  | «Мерцание» символов |
| 9 | Возврат к заводским настройкам |  | «Мерцание» символов |
Установка и настройка параметров с помощью кнопок индикатора может быть выполнена только во взрывобезопасной зоне по инструкции по настройке преобразователей. Настройка параметров преобразователя производится с помощью инструкции по настройке указанной в руководстве по эксплуатации. Регулировка и перестройка диапазонов измерения преобразователей производится с помощью модуля индикации в соответствии с инструкцией по настройке преобразователей или дистанционно при помощи управляющего устройства, поддерживающего HART-протокол.
Для многопредельных преобразователей возможно изменение верхнего предела измеряемого давления с помощью модуля индикации в соответствии с инструкцией по настройке преобразователей.
Преобразователи имеют внешнюю кнопку, расположенную на корпусе, для смещения характеристики преобразователя давления (калибровка «нуля») от монтажного положения на объекте или статического давления.
ГАБАРИТНЫЕ ЧЕРТЕЖИ ПРЕОБРАЗОВАТЕЛЕЙ СДВ-SMART
1. Габаритный чертеж преобразователей абсолютного давления
| Модель | Код электического соединителя по таблице 14 | Н, мм, не более | L, мм не более | В, мм не более |
| 1020, 1030, 1040 | К01, К02, К03, ШР22 | 206 | 110 | 140 |
| К05 | 155 | |||
| ШР14 | 90 |
2. Габаритный чертеж преобразователей избыточного давления, разрежения, давления-разрежения, разности давлений
| Модель | Код электического соединителя по таблице 14 | Н, мм, не более | L, мм не более | В, мм не более |
| 1112, 1212, 1312, 1412 | К01, К02, К03, ШР22 | 250 | 165 | 200 |
| К05 | 225 | |||
| ШР14 | 145 | |||
| 1120, 1130, 1140, 1220, 1230, 1240, 1320, 1330, 1340, 1420, 1430, 1434, 1440, 1444, 1450, 1460 | К01, К02, К03, ШР22 | 206 | 110 | 140 |
| К05 | 155 | |||
| ШР14 | 90 |
3. Габаритный чертеж преобразователей абсолютного, избыточного давления, давления-разрежения
| Модель преобразователя | Код электрического соединения по таблице 14 | А, мм, не более | В, мм, не более |
| 1041, 1051, 1061 | К01, К02, К03, ШР22 | 182 | 125 |
| К05 | 155 | ||
| ШР14 | 110 | ||
| 1141, 1151, 1161, 1171, 1341, 1351 | К01, К02, К03, ШР22 | 125 | |
| К05 | 155 | ||
| ШР14 | 110 |
4. Габаритный чертеж преобразователей абсолютного, избыточного давления, давления-разрежения
| Модель преобразователя | Код электрического соединения по таблице 14 | Д, мм, не более | Н, мм, не более | В, мм, не более |
| 2050, 2060, 2150, 2160, 2170, 2350 | К01, К02, К03, ШР22 | 80 | 212 | 125 |
| К05 | 155 | |||
| ШР14 | 100 |
5. Габаритный чертеж преобразователей абсолютного, избыточного давления, давления-разрежения
| Модель преобразователя | Код электрического соединения по таблице 14 | В, мм, не более |
| 1050, 1060, 1150, 1160, 1350 | К01, К02, К03, ШР22 | 125 |
| К05 | 155 | |
| ШР14 | 110 |
6. Габаритный чертеж преобразователей СДВ-SMART-ДГ моделей 1530,1540
| Модель преобразователя | Код электрического соединения по таблице 14 | В, мм, не более |
| 1530, 1540 (только в ощепромышленном исполнении) | К01, К02, К03, ШР22 | 170 |
| К05 | 200 | |
| ШР14 | 155 |
СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ СДВ SMART
Электрическое питание преобразователей СДВ-SMART, СДВ-SMART-Exd должно осуществляться от источника напряжения постоянного тока с выходным напряжением от 14 до 42 В (для СДВ-SMART-Ex от 14 до 24 В) (от 18,5 до 42 В (для СДВ-SMART-Ex от 18,5 до 24 В) при использовании цифровой связи по протоколу HART).
Номинальное значение напряжения питания преобразователей 24 ± 0,5 В.
Питание преобразователей СДВ-SMART-Ex должно осуществляться от барьеров безопасности, блоков питания с выходными искробезопасными цепями с параметрами U0 ≤ 24 В, I0≤ 100 мА, С0≥0,1 мкФ, L0 ≥ 0,2 мГн, имеющих сертификат соответствия.
Источник питания, используемый для питания в эксплуатационных условиях преобразователей (кроме СДВ-SMART-Ex) должен удовлетворять следующим требованиям:
• сопротивление изоляции не менее 100 МОм;
• выдерживать испытательное напряжение 500 В при проверке электрической прочности изоляции;
• пульсация (двойная амплитуда) выходного напряжения не должна превышать 0,5% от номинального значения выходного напряжения при частоте гармонических составляющих, не превышающей 500 Гц.
Схемы внешних электрических соединений преобразователей приведены на рисунках 1-4.
Сопротивление нагрузки (включая сопротивление линии связи) должно быть в пределах от Rмин до Rмакс.
Rмакс определяется по формуле:
Rmax=(U-14)/0.02;
где U — напряжение питания преобразователя, В.
Rмин = 0 при отсутствии цифровой связи по протоколу HART, Rмин = 250 Ом при её использовании.
Потребляемая мощность преобразователей:
для СДВ-SMART-Ex — не более 0,8 В-А
для СДВ-SMART и СДВ-SMART-Exd — не более 1,0 В-А
Время восстановления аналогового сигнала преобразователей СДВ-SMART после прерывания питания на время не более 20 мс не превышает 5 мс.
Предельные ограничения выходного сигнала преобразователей:
• нижнее значение: 3,76 ± 0,02 мА;
• верхнее значение: 21,6 ± 0,02 мА.
Пределы допускаемого напряжения питания преобразователей СДВ-SMART, СДВ-SMART-Ехd
(Для преобразователей СДВ-SMART-Ех максимальное напряжение питания – 24 В) в зависимости от сопротивления нагрузки (включая сопротивление линии связи)
Скачать опросный лист СДВ-SMART
Купить СДВ-Smart, датчики давления в Перми и Пермском крае в ООО "БРИКО Автоматик" можно:
через наш сайт: www.termoeds.ru
по телефону: +7(342)202-99-22
в нашем офисе: г. Пермь, ул. Газеты Звезда, 46
