  • СДВ-И, датчик избыточного давления. Межповерочный интервал 5 лет.

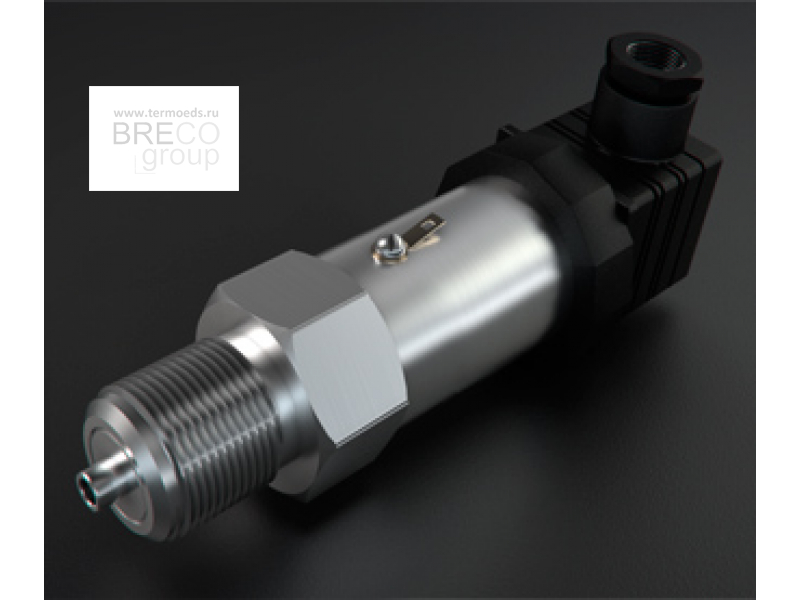

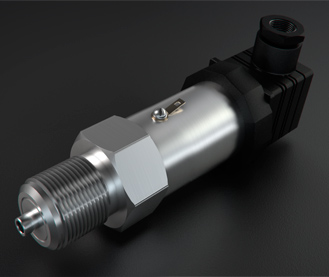

СДВ-И, датчик избыточного давления. Межповерочный интервал 5 лет.

НПК ВИП в Перми
Оставить заявку

Описание

Применение в малогабаритных интеллектуальных датчиках давления СДВ «STANDARD» высокостабильных сенсоров и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет. Точность, стабильность измерений, широкий выбор выходных интерфейсов 4-20мА, 0,4-5,5В, RS485, CAN позволяет строить современные системы контроля, автоматического регулирования, коммерческого учета. В настоящее время датчики применяются в энергетике, системах безопасности железнодорожного транспорта, авиации, нефтегазовой отрасли и других отраслях промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Измеряемое давлениеИзбыточное
Минимальный диапазон измерения0-6 кПа
Максимальный диапазон измерения0-250 МПа
Погрешность, % от диапазона измерения±0,10; ±0,15; ±0,25; ± 0,5; ±1
Выходной сигнал4-20 мА0,4÷5,5 ВRS-485CAN
Напряжение питания номинальное, В24151212
Диапазон напряжения питания, В12-3612-248-308-30
Температура измеряемой среды, °C−50 +125−50 +125−50 +125−50 +125
Температура окружающей среды, °C−50 +80−50 +80−50 +80−50 +80
Температурная погрешность, %/10 °C0,150,150,100,10
Электрический соединительDIN 43650; 2РМ 18; кабельный ввод
Класс пылевлагозащитыIP54; IP65; IP67; IP68
Присоединение к процессуМ20×1,5; М12×1, G½; М12×1,5; М10×1,5
Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931G2
Материалы корпусаСталь 12Х18Н10Т
Материалы, контактирующие с измеряемой средойТитановый сплав ВТ-9, сталь 12Х18Н10Т
Масса, кг, не более0,25
Межповерочный интервал5 лет
Гарантийный срок3 года
Взрывозащищенное исполнениеИскробезопасная электрическая цепь «i» с маркировкой взрывозащиты 0ExiaIICT5X
Свидетельство об утверждении типа СИRU.C.30.005.A № 44520
Индикация и настройкаИндикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс
* — диапазон измерения
Руководства по эксплуатации

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

ПО для RS-485:
  1. ПО MonSDV
  2. Terring Modbus Tools

Руководства по эксплуатации:

В этом разделе Вы сможете найти руководства по эксплуатации продукции, выпускаемой нашим предприятием.

1. Преобразователи давления измерительные (датчики давления) СДВ® SMART:

  • Датчики давления СДВ® SMART.
  • Методика поверки датчиков давления СДВ® SMART.

2. Преобразователи давления измерительные (датчики давления) СДВ® STANDARD и SPECIAL:

    • С выходным сигналом 4-20 мА;
    • С интерфейсом связи RS485;
    • С интерфейсом связи CAN
    • С выходным сигналом постоянного напряжения;
  • Коммуналец® с выходным сигналом 4-20мА;
  • Методика поверки преобразователей давления измерительных СДВ (МП 16-221-2009) с Изменениями № 1, 2, 3.
  • Датчики с интерфейсом связи CAN  для систем управления гидравлической трансмиссией (Т01, Т02).

3. Преобразователи давления измерительные (датчики давления) СДВ® SPECIAL с низким энергопотреблением:

  • С интерфейсом связи RS485;
  • С интерфейсом связи 1WIRE;
  • С выходным сигналом постоянного напряжения.

4. Датчики давления ДД-И-1,00:

  • Датчики давления ДД-И-1,00.
  • Методика поверки датчиков давления ДД-И (МП 16-221-2009) с Изменениями № 1, 2, 3.

5. Дополнительное оборудование к датчикам давления СДВ®:

    • Индикатор-коммуникатор «ИК 4-20» (для изделий выпущенных до февраля 2011 года)
  • Индикатор-коммуникатор «ИК 4-20М» (для изделий выпущенных с февраля 2011 года);
  • Индикатор-коммуникатор «ИК 4-20М Ex».

6. Тензопреобразователи:

  • «Кремний на сапфире»; тензопреобразователи силы (серия С) и давления (серия Д);
  • «Поликремний на изоляторе»; тензопреобразователи силы (серия С) и давления (серия Д).

7. Комплекты термопреобразователей сопротивления:

  • РЭ комплектов термопреобразователей сопротивления платиновых КСТВ.
  • Методика поверки комплектов преобразователей сопротивления платиновых КСТВ.
