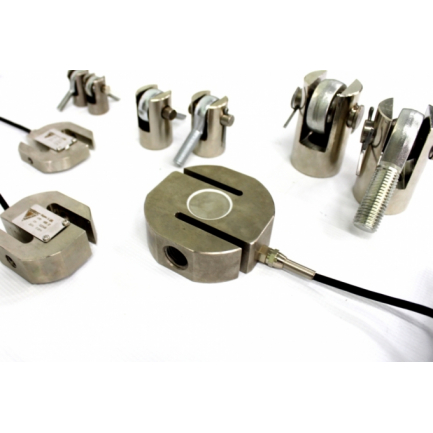

S-образные тензодатчики К-Р-16А

S-образный датчик веса преобразует в электрический сигнал механическую силу сжатия или растяжения. Такие датчики используют в качестве чувствительного элемента в подвесных бункерных, крановых весах. Датчики S-образного типа комплектуются шарнирными подвесами, что сокращает время установки и запуска оборудования в эксплуатацию. Тензодатчики серии К-Р-16А представлены моделями с наибольшим пределом измерений от 20 кг до 10 тонн.

Оставить заявку

Описание


Варианты исполнения:

К-Р-16А стандартное исполнение,

К-Р-16А (Т) высокотемпературное исполнение.

Технические характеристики

Наибольший предел измерений (НПИ)20; 30; 50; 75; 100; 150; 200; 250; 300; 500; 700 кг; 1; 1,5; 2; 3; 5; 7,5; 10 т
Рабочий коэффициент передачи (РКП)2,0±0,003 мВ/В
Класс точности (по ГОСТ 30129)К-Р-16А: С3; К-Р-16А (Т): С1
Вид преобразуемой силыРастяжение/сжатие
Число поверочных интерваловК-Р-16А 3000, К-Р-16А (Т) 1000
Начальный коэффициент передачи (НКП)2,5 % от РКП
Входное сопротивление400±20 Ом
Выходное сопротивление352±3 Ом
Сопротивление изоляции≥5000 МОм
Диапазон рабочих температурК-Р-16А от –30 до +50 °С; К-Р-16А (Т) от –10 до +250 °С
Допустимая перегрузка в течение не более 1 часа125 % от НПИ
Разрушающая перегрузка200 % от НПИ
Рекомендуемое напряжение питанияот 5 до 12 В
Максимальное напряжение питания15 В
Степень защиты (по ГОСТ 14254)IP 67
Материал корпуса датчикаЛегированная сталь
Длина кабеля 20-1000 кг/1,2-10 т2,6/3 м
Вес тензодатчика 20-150 кг/200 кг-1 т/1,5-3/5-7,5 т0,7/1,62/3,7/3,8 кг
Элемент крепленияшарнирные подвесы, 2шт
