Описание
Реле напряжения РН-101Мпредназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.
Кроме того реле:
- защищает нагрузку от высокочастотных и высоковольтных импульсных помех;
- ограничивает ток в нагрузке до 15 А (мощность нагрузки до 3,5 кВт);
- индицирует действующее значение напряжения в сети.
На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
- текущее действующее значение напряжения;
- точное значение устанавливаемого параметра;
- время оставшееся до момента повторного включения нагрузки;
- аварийное отключение нагрузки (мигание текущего значения напряжения).
Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- задержку времени включения нагрузки после восстановления параметров сети.

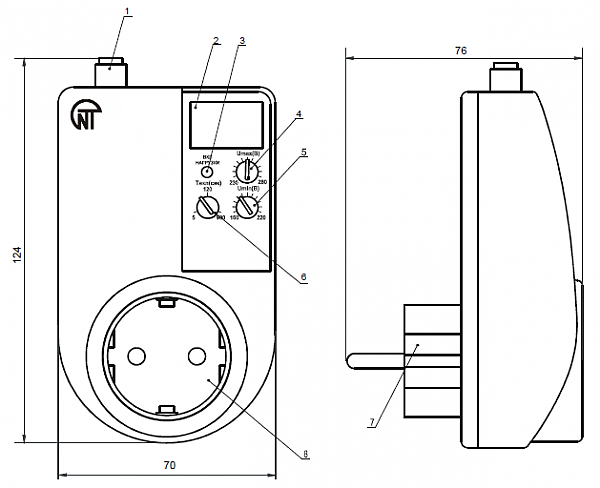

Рис.1 Лицевая панель и габаритные размеры
1- кнопка включения автомата токовой защиты
2- трехразрядный семисегментный индикатор
3- зеленый светодиод включения нагрузки
4- регулировка максимального напряжения
5- регулировка минимального напряжения
6- регулировка времени АПВ (автоматического повторного включения)
7- входные контакты
8- выходные контакты
Технические характеристики:
Номинальное напряжение, В -- 220
Частота сети, Гц -- 47 – 65
Диапазон регулирования:
-срабатывания по Umin, В -- 160 – 220
-срабатывания по Umах, В -- 230 – 280
-время автоматического повторного включения (АПВ), с -- 5 –900
Фиксированное время срабатывания по Umах, с -- 1
Фиксированная задержка отключения по Umin, с -- 7
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с -- 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах, с -- 0,12
Максимальный коммутируемый ток (активной нагрузки), А, не менее -- 16
Точность определения порога срабатывания по U, В -- до 3
Напряжение, при котором сохраняется работоспособность, В -- 400
Гистерезис (коэффициент возврата по напряжению), В, не менее -- 4
Диапазон рабочих температур, °С -- от -25 до + 40
Температура хранения, °С -- от -45 до + 70
Суммарный ток потребления от сети, мА -- до 15
Коммутационный ресурс выходных контактов: - под нагрузкой 16А, раз, не менее -- 100 тыс.
- под нагрузкой 5А, раз, не менее -- 1 млн.
Габаритные размеры, мм -- 121 х 70 х 76
Масса, кг, не более -- 0,170
Климатическое исполнение -- УХЛ 3.1
