Описание
Назначение
Для индикации текущего значения и коммутации электрических цепей при выходе действительного значения давления за пределы диапазона, задаваемого двумя независимыми уставками.
Применяется в вентиляции, теплоэнерегетике, коммунальном хозяйстве.
Имеет:
- Индикация текущего значения;
- Индикация срабатывания;
- 2 уставки и 2 группы контактов реле, соответствующих MIN и МАХ;
- Светодиодная индикация MIN и MAX.
Измеряемое давление:
ДИ – давление избыточное
ДИВ – давление избыточное и вакуумметрическое
ДД – перепад давления
- Альтернатива механическим электро-контактным манометрам, механическим и электронным реле (ДМ, ЭКМ, ДН, ДРД и пр.)
- Низкие пределы измерений (избыточное, вакуумметрическое, перепад давлений).
- Независимость задания пределов 2-я уставками.
- Фильтрация колебаний давлений.
- Задержка срабатывания.
- Большие допустимые перегрузки.
- При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.
Основные технические характеристики
| Температура окружающей среды | от -50 до +80 |
| Точность измерения, % | 1,5 |
| Напряжение питания (постоянный ток), В | 24±4 |
| Потребляемая мощность, не более, Вт | 2 |
| Тип выхода | контакты реле |
| Количество уставок | 2 |
| Нагрузка на релейные выхода при <=30В, не более, А | 2 |
| Пределы перенастройки, % | от 5 до 100 |
| Степень защиты | IP54 |
| Наработка на отказ (час) | 80000 |
Исполнения
| Модель | Предел измерений, кПа | Перегрузка, кПа | Рабочее давление, МПа | Рабочая среда |
|---|---|---|---|---|
| РД-016-2,5ДИ | 0-2,5 | 10 | - | Газ, воздух |
| РД-016-10ДИ | 0-10 | 50 | ||
| РД-016-40ДИ | 0-40 | 100 | ||
| РД-016-160ДИ | 0-160 | 400 | Газ, воздух, вода, масло | |
| РД-016-600ДИ | 0-600 | 1200 | ||
| РД-016-2500ДИ | 0-2500 | 5000 | ||
| РД-016-5000ДИ | 0-5000 | 10000 | ||
| РД-016-0,25ДД | 0-0,25 | +10/-10 | 0,1 | Газ, воздух |
| РД-016-1ДД | 0-1,0 | +10/-10 | ||
| РД-016-2,5ДД | 0-2,5 | +20/-20 | ||
| РД-016-10ДД | 0-10 | +35/-35 | ||
| РД-016-40ДД | 0-40 | +150/-70 | 0 - 2,5 | Газ, воздух, вода, масло |
| РД-016-160ДД | 0-160 | +700/-350 | ||
| РД-016-160ДД | 0-1000 | +2000/-1000 | ||
| РД-016-160ДД | 0-2000 | +4000/-1000 | ||
| РД-016-0,25ДИВ | ±0.25 | ±1 | - | Газ, воздух |
| РД-016-1ДИВ | ±1 | ±2 | ||
| РД-016-5ДИВ | ±5 | ±10 | ||
| РД-016-30ДИВ | ±30 | ± 50 |
Применение
 |  |

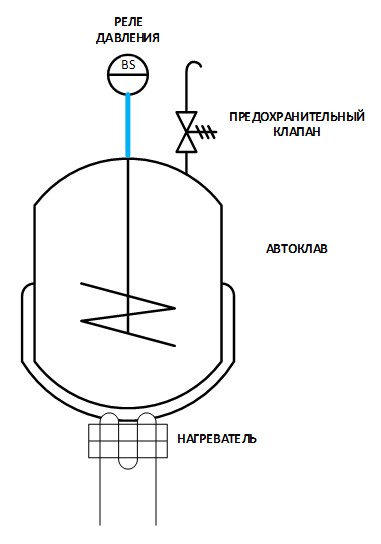

| Водоснабжение | Управление автоклавом |
 | |
| Управление компрессором | |
Габаритные и установочные размеры
 |  |
 |  |
Обозначение при заказе
