Описание
Модели:
- EI-7011-001H
- EI-7011-002H
- EI-7011-003H
- EI-7011-005H
- EI-7011-007H
- EI-7011-010H
- EI-7011-015H
- EI-7011-020H
- EI-7011-025H
- EI-7011-030H
- EI-7011-040H
- EI-7011-050H

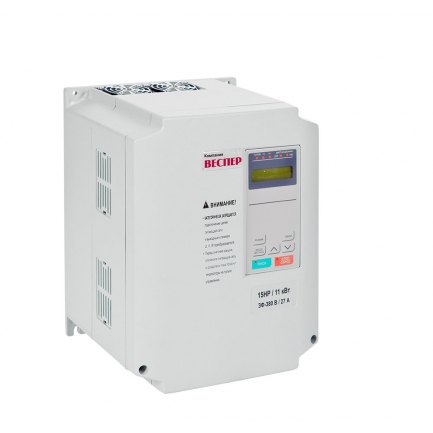

Преобразователи частоты Веспер EI-7011 представляют собой универсальные частотные инверторы скалярного типа с прямым регулированием скорости вращения электродвигателя и возможностью автоматического поддержания технологического параметра посредством ПИД-регулятора. Благодаря высокой эффективности и бюджетной стоимости частотники Веспер серии EI-7011 нашли обширное применение в технических системах самого широкого назначения (эскалаторы, компрессоры, конвейерное оборудование и др.).
Технические характеристики
- Диапазон мощностей 0,75 кВт - 315 кВт.
- Полная защита двигателя.
- Встроенный ПИД-регулятор
- Управление по вольт-частотной характеристике U/F
- Язык команд пульта управления - русский
- Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления
- Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS)
- Питание 380 В, 50 Гц
Преимущества частотных преобразователей Веспер EI-7011
- наибольший диапазон мощности (от 0,75 кВт до 315 кВт) среди преобразователей частоты общепромышленного назначения позволяет максимально эффективно выбрать требуемый частотник при минимальных затратах;
- возможность исполнения в корпусах со степенью защиты IP20 и IP54 позволяет использовать преобразователи EI-7011 в жестких условиях окружающей среды;
- наличие на панели управления дисплея и возможность выноса пульта на расстояние до 10 метров облегчают настройку преобразователя и контроль за работой электродвигателя.
Спецификация
| Модель преобразователя частоты EI-7011 | 001H | 002H | 003H | 005H | 007H | 010H | 015H | 020H | 025Н | 030H | 040H | 050H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная выходная мощность (мощность применяемого электродвигателя), кВА | 1,1 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | |
| Выходные параметры | |||||||||||||
| Полная мощность преобразователя, кВА | 1 | 2 | 3 | 5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | |
| Номинальный выходной ток, А | 3,4 | 4,8 | 6,2 | 8 | 14 | 18 | 27 | 34 | 41 | 52 | 65 | 80 | |
| Максимальное выходное напряжение | Трехфазное 380 ~ 480 В (пропорционально входному напряжению) | ||||||||||||
| Максимальная выходная частота | 400 Гц | ||||||||||||
| Источник питания | |||||||||||||
| Номинальное входное напряжение (частота) | Трехфазное 380 ~ 480 В (50/60 Гц) | ||||||||||||
| Допустимые колебания входного напряжения (частоты) | +10%, -15% (±5%) | ||||||||||||
| Характеристики цепи управления | |||||||||||||
| Метод управления | Синусоидальная широтно-импульсная модуляция | ||||||||||||
| Диапазон управления по частоте | от 0,1 до 400 Гц | ||||||||||||
| Точность частотных режимов | Цифровая команда:±0,01% (от -10 С° до +40 С°) | ||||||||||||
| Аналоговая команда:±0,1% (при 25 С° ±10 С°) | |||||||||||||
| Разрешающая способность по частоте | Устанавливается уставкой константы в цифровой форме: 0,1 Гц | ||||||||||||
| Устанавливается в аналоговой форме: 0,1 Гц | |||||||||||||
| Разрешение по выходной частоте | 0,1 Гц | ||||||||||||
| Запас по перегрузке | 150% от номинального выходного тока в течении 1 мин | ||||||||||||
| Аналоговый вход задания частоты | 0...+10 В (20 кОм), 4...20 мА (250 Ом) | ||||||||||||
| Время разгона/торможения | от 0,0 до 3600 с (по два значения) | ||||||||||||
| Тормозящий крутящий момент | до 20% без тормозного резистора; до 100% - с внешним тормозным резистором | ||||||||||||
| Тормозной прерыватель | Встроенный (для моделей 001Н - 020Н). Внешний (для моделей 025Н - 400Н) | ||||||||||||
| Соотношение U/f | Пятнадцать фиксированных соотношений U/f; одно - программируемое без ограничения по напряжению; одно - программируемое с ограничением по напряжению | ||||||||||||
| Защитные функции | |||||||||||||
| Защита двигателя от перегрузки | Электронное тепловое реле | ||||||||||||
| Мгновенная перегрузка по току | Немедленное отключение при токе 180% от номинального тока преобразователя | ||||||||||||
| Перегрузка | Отключение через 1 минуту работы при токе 150% от номинального тока преобразователя | ||||||||||||
| Перегрузка по напряжению | Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||||||
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 380В | ||||||||||||
| Кратковременное отключение питания | Немедленное отключение при прекращении подачи питания на 15 мс и более Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 001Н - 100Н). | ||||||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||||||
| Предотвращение срыва при вращении | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||||||
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||||
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||||||
| Условия эксплуатации | Температура окружающей среды | от -10 С° до +40 С° (для моделей 001Н - 040Н) от -10 С° до +45 С° (для моделей 050Н - 400Н) | |||||||||||
| Влажность | Относительная влажность не более 90% | ||||||||||||
| Температура хранения | -20~+60°C | ||||||||||||
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||||||
| Высотность | Не более 1000 м | ||||||||||||
| Вибрация | До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²) | ||||||||||||
| Степень защиты оболочки | IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 050Н - 400Н) | ||||||||||||
| Модель преобразователя частоты EI-7011 | 060H | 075H | 100H | 125H | 150H | 175H | 200H | 250H | 300H | 400H | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная выходная мощность (мощность применяемого электродвигателя), кВА | 45 | 55 | 75 | 93 | 110 | 132 | 160 | 185 | 220 | 315 | |
| Выходные параметры | |||||||||||
| Полная мощность преобразователя, кВА | 60 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 400 | |
| Номинальный выходной ток, А | 96 | 128 | 150 | 195 | 224 | 270 | 302 | 340 | 450 | 605 | |
| Максимальное выходное напряжение | Трехфазное 380 ~ 480 В (пропорционально входному напряжению) | ||||||||||
| Максимальная выходная частота | 400 Гц | ||||||||||
| Источник питания | |||||||||||
| Номинальное входное напряжение (частота) | Трехфазное 380 ~ 480 В (50/60 Гц) | ||||||||||
| Допустимые колебания входного напряжения (частоты) | +10%, -15% (±5%) | ||||||||||
| Характеристики цепи управления | |||||||||||
| Метод управления | Синусоидальная широтно-импульсная модуляция | ||||||||||
| Диапазон управления по частоте | от 0,1 до 400 Гц | ||||||||||
| Точность частотных режимов | Цифровая команда:±0,01% (от -10 С° до +40 С°) | ||||||||||
| Аналоговая команда:±0,1% (при 25 С° ±10 С°) | |||||||||||
| Разрешающая способность по частоте | Устанавливается уставкой константы в цифровой форме: 0,1 Гц | ||||||||||
| Устанавливается в аналоговой форме: 0,1 Гц | |||||||||||
| Разрешение по выходной частоте | 0,1 Гц | ||||||||||
| Запас по перегрузке | 150% от номинального выходного тока в течении 1 мин | ||||||||||
| Аналоговый вход задания частоты | 0...+10 В (20 кОм), 4...20 мА (250 Ом) | ||||||||||
| Время разгона/торможения | от 0,0 до 3600 с (по два значения) | ||||||||||
| Тормозящий крутящий момент | до 20% без тормозного резистора; до 100% - с внешним тормозным резистором | ||||||||||
| Тормозной прерыватель | Встроенный (для моделей 001Н - 020Н). Внешний (для моделей 025Н - 400Н) | ||||||||||
| Соотношение U/f | Пятнадцать фиксированных соотношений U/f; одно - программируемое без ограничения по напряжению; одно - программируемое с ограничением по напряжению | ||||||||||
| Защитные функции | |||||||||||
| Защита двигателя от перегрузки | Электронное тепловое реле | ||||||||||
| Мгновенная перегрузка по току | Немедленное отключение при токе 180% от номинального тока преобразователя | ||||||||||
| Перегрузка | Отключение через 1 минуту работы при токе 150% от номинального тока преобразователя | ||||||||||
| Перегрузка по напряжению | Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||||
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 380В | ||||||||||
| Кратковременное отключение питания | Немедленное отключение при прекращении подачи питания на 15 мс и более Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 001Н - 100Н). | ||||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||||
| Предотвращение срыва при вращении | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||||
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||||
| Условия эксплуатации | Температура окружающей среды | от -10 С° до +40 С° (для моделей 001Н - 040Н) от -10 С° до +45 С° (для моделей 050Н - 400Н) | |||||||||
| Влажность | Относительная влажность не более 90% | ||||||||||
| Температура хранения | -20~+60°C | ||||||||||
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||||
| Высотность | Не более 1000 м | ||||||||||
| Вибрация | До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²) | ||||||||||
| Степень защиты оболочки | IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 050Н - 400Н) | ||||||||||
Весогабариты
EI-7011-380B | Ширина, мм (без/в упаковке) | Высота, мм (без/в упаковке) | Глубина, мм (без/в упаковке) | Масса, кг (без/в упаковке) |
|---|---|---|---|---|
| 001H-007H | 138/245 | 278/375 | 180/290 | 4/5 |
| 010H-015H | 228/360 | 300/415 | 215/345 | 6,6/7,5 |
| 020H-040H | 300/420 | 450/560 | 247/385 | 16/18 |
| 050H-060H | 355/480 | 677/760 | 326/475 | 39/44 |
| 075H-100H | 395/525 | 777/865 | 326/480 | 48/53 |
| 125H-150H | 586/760 | 810/870 | 332/560 | 76/90 |
| 175H-200H | 704/890 | 987/1040 | 332/570 | 95/116 |
| 250H-300H | 860/1080 | 1100/1180 | 411/610 | 150/166 |
| 400H | 975/1170 | 1100/1240 | 411/620 | 190/205 |
| 500H-600H | 1175/1370 | 1150/1290 | 421/630 | 295/315 |
Схема подключения
