Описание
Назначение и область применения

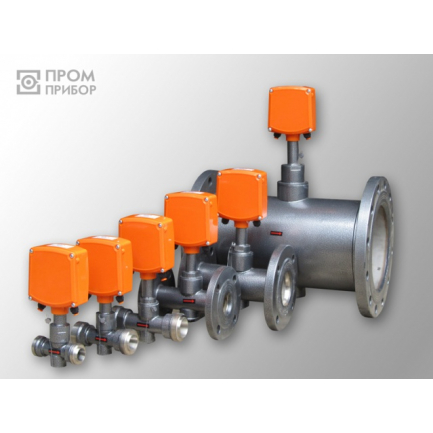

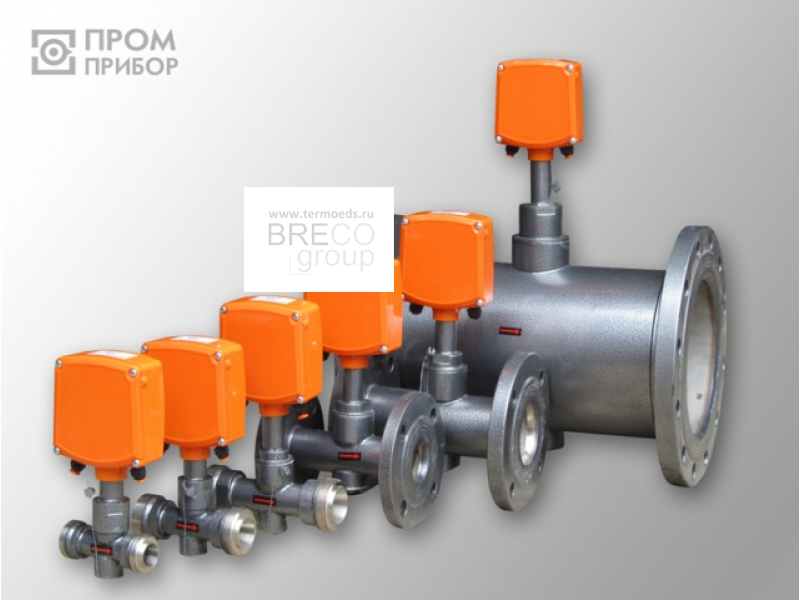

Преобразователь расхода вихревой электромагнитный ВПС предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 2×10-3 (См/м) в выходной импульсный электрический сигнал. Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов.
В зависимости от рабочего диапазона расходов преобразователи подразделяются на три группы: ВПС1 с диапазоном 1:100; ВПС2 с диапазоном 1:50 и ВПС3 с диапазоном 1:25.
Особенности
- Широкий типоразмерный ряд приборов (Ду 20…Ду200);
- Диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации;
- Отсутствие трущихся и перемещающихся частей;
- Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность;
- Наличие температурной коррекции выходного сигнала;
- Повышенная стабильность работы на малых расходах;
- Наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора;
- Установка как на горизонтальных, так и на вертикальных участках трубопроводов;
- Автономное питание;
- Межповерочный интервал 4 года;
- Доступная цена.
Условия эксплуатации
- Температура окружающего воздуха, от -10°С до +50°С;
- Относительная влажность воздуха при температуре 35°С, до 95%;
- Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
Степень защиты преобразователей от воды и пыли— IP65 по ГОСТ14254. Устойчивость к механическим воздействиям - виброустойчивы и вибропрочны, исполнение группы N1 по ГОСТ Р 52931. Климатическое исполнение - УХЛ 2 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям - исполнение С3 по ГОСТ Р 52931.
Преобразователи устойчивы к воздействию внешнего переменного магнитного поля частотой 50 Гц и напряженностью до 400 А/м.
Питание преобразователей осуществляется от встроенной литиевой батареи с напряжением 3,65 В (срок службы батареи не менее 4 лет с момента выпуска прибора предприятием-изготовителем).
Средний срок службы преобразователей, не менее 12 лет.
Преобразователи расхода вихревые электромагнитные ВПС сертифицированы со следующими вычислителями и могут комплектоваться ими по желанию заказчика:
| № | Наименование тепловычислителя (теплосчетчика) | Производитель |
| 1 | ТМК-Н20, ТМК-Н30, ТМК-Н100, ТМК-Н120, ТМК-Н130, (ТС.ТМК-Н) | АО НПО "Промприбор" г. Калуга |
| 2 | СПТ-941, (Логика-9941) СПТ-942, (Логика-9942) СПТ-943, (Логика-9943) СПТ-961, (Логика-961) | ЗАО НПФ "Логика" |
| 3 | ВТД (СТД) | ООО НПФ "Динфо" г. Москва |
| 4 | КАРАТ-01 (КАРАТ-ТМК10) | ООО НПП "Уралтехнология" г. Екатеринбург |
| 5 | DIO-99 | ООО "Экспериментальная лаборатория Наукоемких технологий "НЕМТЕХ"" г. Москва |
| 6 | ВКТ-7 (ТСК-7) ВКТ-5 (ТСК-5) | АО НПФ "Теплоком" |
| Группа | 1 | 2 | 3 | |||||||||
| Ду, мм | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
ВПС1 | Минимальный расход, м3/ч | 0,1 | 0,15 | 0,2 | 0,3 | 0,5 | 0,8 | 1,5 | 2 | - | 5 | - |
| Переходный расход, м3/ч | 0,2 | 0,3 | 0,4 | 0,6 | 1 | 1,6 | 3 | 4 | - | 10 | - | |
| Максимальный расход, м3/ч | 10 | 15 | 20 | 30 | 50 | 80 | 150 | 200 | - | 500 | - | |
| ВПС2 (1:50) | Минимальный расход, м3/ч | 0,2 | 0,3 | 0,4 | 0,6 | 1 | 1,6 | 3 | 4 | - | 10 | - |
| Максимальный расход, м3/ч | 10 | 15 | 20 | 30 | 50 | 80 | 150 | 200 | - | 500 | - | |
| ВПС3 (1:25) | Минимальный расход, м3/ч | - | - | - | - | - | - | - | - | 6,3 | - | 25 |
| Максимальный расход, м3/ч | - | - | - | - | - | - | - | - | 160 | - | 630 | |
| Строительная длина, м | 0,11 | 0,11 | 0,14 | 0,17 | 0,18 | 0,2 | 0,23 | 0,27 | 0,3 | 0,37 | 0,45 | |
| Цена импульса на импульсном выходе, м3/имп | 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 | 0,1 / 0,05 / 0,01 / 0,005 / 0,001 | 1 / 0,5 / 0,05 / 0,01 | |||||||||
Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице
| Длительность импульса на выходе, мс | Ду20... Ду 40 | Ду 50... Ду 100 | Ду 125... Ду 200 | |
| для ВПС1, ВПС2 | для ВПС 3 | Цена импульса на выходе, м3 | ||
| 0,15:150 | 250 (60) | 0,01 | 0,1 | 1 |
| 0,15:75 | - | 0,005 | 0,05 | 0,5 |
| 0,15:15 | 2 (1,5) | 0,001 | 0,01 | 0,1 |
| 0,15:7,5 | - | 0,0005 | 0,005 | 0,05 |
| 0,15:1,5 | 1,5(1) | 0,0001 | 0,001 | 0,01 |
Основные технические и метрологические характеристики
| Наименование параметра | Стандартное | Специальное |
| Пределы основной относительной погрешности преобразования объема жидкости в количество импульсов с нормированной ценой (импульсный выход), %, в диапазоне расходов: | ||
| для ВПС1 | ||
| от минимального до переходного | ±1,5 | ±1,0 |
| от переходного до максимального | ±1,0 | ±0,5 |
| для ВПС2 и ВПС3 | ||
| от минимального до максимального | ±1,0 | ±0,5* |
| Пределы основной приведенной погрешности преобразования расхода в выходной сигнал постоянного тока для ВПС1, %: | ±1,0 | --- |
*- только для исполнений ВПС2
Дополнительная погрешность, возникающая при изменении температуры измеряемой среды на каждые 10°С, %, не более ±0,05
Диапазон температур измеряемой среды, °C: 5-150
Рабочее давление, МПа: 1,6
Гидравлическое сопротивление преобразователей
для ВПС1 и ВПС2 на расходе 0,5 от максимального, не более, МПа (кгс/см2): 0,01 (0,1)
для ВПС3 на максимальном расходе, не более, МПа (кгс/см2): 0,03 (0,3)
