Описание
Назначение и область применения

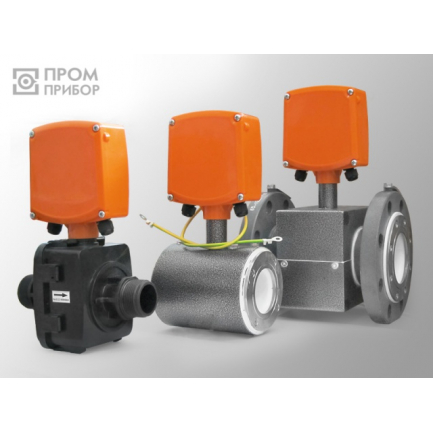

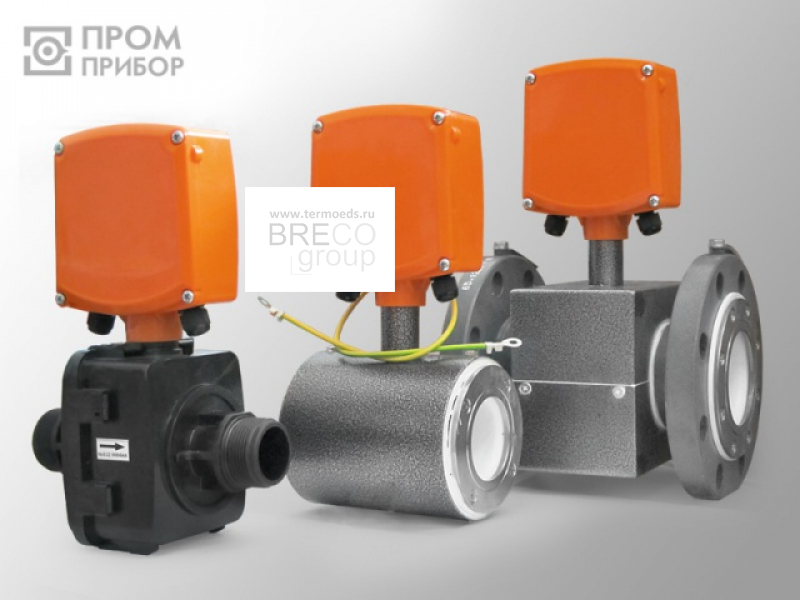

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.
Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.
МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.
Преобразователи модификации МФ преобразуют прошедший объем жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной для группы типоразмеров ценой.
Преобразователи модификации МФ-Ч преобразуют расход жидкости в последовательность электрических импульсов с частотой, пропорциональной расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Преобразователи модификации МФ-Т преобразуют расход жидкости в выходной сигнал постоянного тока, пропорциональный расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Преобразователи модификации МФ могут быть выполнены в исполнении «Р», предназначенном для измерения как прямого, так и реверсивного потока.
Преобразователи могут выпускаться с блоком индикации (встроенным или выносным) для отображения измеренных параметров: объемного расхода (м3/ч); объема (м3); времени работы; кодов нештатных ситуаций.
Особенности
- Широкий типоразмерный ряд приборов.
- Диапазон измерения расхода 1:2000(класс Г,Д,Е), 1:500(класс В), 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
- Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.
- Установка как на горизонтальных, так и на вертикальных участках трубопроводов.
- Малая длина прямых участков трубопровода (2Ду до и после преобразователя).
- Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.
- Встроенный интерфейс RS-232 для вывода измеренных значений параметров (или по отдельному заказу RS-485).
- Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.
- Отсутствие температурной погрешности измерения расходов.
- Межповерочный интервал 4 года.
- Доступная цена.
Условия эксплуатации
- Температура окружающего воздуха, от -10°С до +50°С;
- Относительная влажность воздуха, не более 95%;
- Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
Степень защиты преобразователей IP65 по ГОСТ 14254. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ Р 52931.
Питание преобразователей осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.
Диапазоны измерений основных параметров
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя . Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.
| Ду, мм | Класс | Расход, м3/ч | ||||
| gпор | gмин | gп1 | gп2 | gмакс | ||
| 15 | Б, Б2 | 0,01 | 0,02 | 0,033 | 0,05 | 5 |
| В | 0,007 | 0,013 | 0,026 | 0,043 | 6,5 | |
| Э | 0,004 | 0,04 | 0,4 | - | 4 | |
| 20 | Б, Б2 | 0,02 | 0,04 | 0,067 | 0,1 | 10 |
| В | 0,0125 | 0,025 | 0,05 | 0,0833 | 12,5 | |
| Г | 0,0025 | 0,005 | 0,02 | 0,04 | 10 | |
| Д | 0,0025 | 0,005 | 0,01 | 0,02 | 10 | |
| Е | 0,0025 | 0,005 | - | 0,01 | 10 | |
| Э | 0,008 | 0,08 | 0,8 | - | 8 | |
| 25 | Б, Б2 | 0,036 | 0,072 | 0,12 | 0,18 | 18 |
| В | 0,02 | 0,04 | 0,08 | 0,13 | 20 | |
| Э | 0,015 | 0,15 | 1,5 | - | 15 | |
| 32 | Б, Б2 | 0,06 | 0,12 | 0,2 | 0,3 | 30 |
| В | 0,038 | 0,076 | 0,152 | 0,2533 | 38 | |
| Г | 0,0075 | 0,015 | 0,06 | 0,12 | 30 | |
| Д | 0,0075 | 0,015 | 0,03 | 0,06 | 30 | |
| Е | 0,0075 | 0,015 | - | 0,03 | 30 | |
| Э | 0,024 | 0,24 | 2,4 | - | 24 | |
| 40 | Б, Б2 | 0,09 | 0,18 | 0,300 | 0,45 | 45 |
| В | 0,055 | 0,11 | 0,22 | 0,367 | 55 | |
| Э | 0,035 | 0,35 | 3,5 | - | 35 | |
| 50 | Б, Б2 | 0,15 | 0,3 | 0,5 | 0,75 | 75 |
| В | 0,08 | 0,16 | 0,32 | 0,53 | 80 | |
| Г | 0,019 | 0,038 | 0,15 | 0,3 | 75 | |
| Д | 0,019 | 0,038 | 0,075 | 0,15 | 75 | |
| Е | 0,019 | 0,038 | - | 0,075 | 75 | |
| Э | 0,06 | 0,6 | 6 | - | 60 | |
| 65 | Б, Б2 | 0,24 | 0,48 | 0,8 | 1,2 | 120 |
| В | 0,13 | 0,26 | 0,52 | 0,87 | 130 | |
| Э | 0,1 | 1 | 10 | - | 100 | |
| 80 | Б, Б2 | 0,36 | 0,72 | 1,2 | 1,8 | 180 |
| В | 0,2 | 0,4 | 0,8 | 1,33 | 200 | |
| Э | 0,15 | 1,5 | 15 | - | 150 | |
| 100 | Б, Б2 | 0,6 | 1,2 | 2 | 3 | 300 |
| В | 0,36 | 0,72 | 1,44 | 2,4 | 360 | |
| Э | 0,24 | 2,4 | 24 | - | 240 | |
| 150 | Б, Б2 | 1,14 | 2,28 | 3,8 | 5,7 | 570 |
| В | 0,62 | 1,24 | 2,48 | 4,13 | 620 | |
| Э | 0,46 | 4,6 | 46 | - | 460 | |
| 200 | Б, Б2 | 2 | 4 | 6,7 | 10 | 1000 |
| В | 1,1 | 2,2 | 4,4 | 7,3 | 1100 | |
| Э | 0,8 | 8 | 80 | - | 800 | |
| 300 | Б, Б2 | 5 | 10 | 16,7 | 25 | 2500 |
| В | 2,5 | 5 | 10 | 16,7 | 2500 | |
| Э | 2 | 20 | 200 | - | 2000 | |
Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей ниже.
| Ду,мм | 15 | 20, 25 | 32, 40, 50 | 65, 80 | 100, 150, 200, 300 |
| Цена импульса, м3/имп | 0,000005 | 0,00001 | 0,00005 | 0,0001 | 0,0005 |
| 0,00001 | 0,00005 | 0,0001 | 0,0005 | 0,001 | |
| 0,00005 | 0,0001 | 0,0005 | 0,001 | 0,005 | |
| 0,0001 | 0,0005 | 0,001 | 0,005 | 0,01 | |
| 0,0005 | 0,001 | 0,005 | 0,01 | 0,05 | |
| 0,001 | 0,005 | 0,01 | 0,05 | 0,1 | |
| 0,005 | 0,01 | 0,05 | 0,1 | 0,5 | |
| 0,01 | 0,05 | 0,1 | 0,5 | 1 |
Длительности выходного импульса (мс) в зависимости от его цены и Ду МФ.
| Цена импульса м3/имп | Диаметры условного прохода (Ду), мм | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 | |
| 0,000005 | 0,8 | - | - | - | - | - | - | - | - | - | - | - |
| 0,00001 | 2,4 | 0,8 | 0,8 | - | - | - | - | - | - | - | - | - |
| 0,00005 | 13,6 | 7,2 | 4 | 1,6 | 1,6 | 0,8 | - | - | - | - | - | - |
| 0,0001 | 27,2 | 14,4 | 8,8 | 4 | 3,2 | 1,6 | 0,8 | 0,8 | - | - | - | - |
| 0,0005 | 138,4 | 72 | 44,8 | 23,2 | 16 | 11,2 | 6,4 | 4 | 2,4 | 0,8 | 0,8 | - |
| 0,001 | 200 | 144 | 89,6 | 47,2 | 32 | 200 | 13,6 | 8,8 | 4,8 | 2,4 | 1,6 | 0,8 |
| 0,005 | 200 | 200 | 200 | 200 | 163,2 | 200 | 68,8 | 44,8 | 24,8 | 14,4 | 8 | 3,2 |
| 0,01 | 200 | 200 | 200 | 200 | 200 | 200 | 138,4 | 89,6 | 49,6 | 28,8 | 16 | 7,2 |
| 0,05 | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 144,8 | 81,6 | 36 |
| 0,1 | - | - | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 163,2 | 72 |
| 0,5 | - | - | - | - | - | - | 200 | 200 | 200 | 200 | 200 | 200 |
| 1 | - | - | - | - | - | - | - | - | 200 | 200 | 200 | 200 |
Метрологические характеристики
Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.
| Наименование характеристики | Класс | Диапазон расходов | ||
| gмин … gпер1 | gпер1 … gпер2 | gпер2 … gмакс | ||
| Пределы допускаемой относительной погрешности, % - преобразования объема в количество выходных импульсов; - преобразования расхода в частоту выходного сигнала; - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И»; | Б, В, Г, Д | ±3 | ±2 | ±1 |
| Б2 | ±3 | ±2 | ||
| Е | ±2 | ±1 | ||
| Э* | ±0,5 | ±0,25 | ||
| gмин … 0,025 gмакс | 0,025 gмакс … gмакс | ||
| Пределы допускаемой относительной погрешности преобразования расхода в выходной сигнал постоянного тока при использовании платы токового выхода, % | Б, Б2, В | ±0.025 gмакс/gизм | ±1 |
* Преобразователи класса Э с диапазонов расходов gмин = gмакс/10 и допускаемой погрешностью ±0,25 % могут поставляться по отдельному заказу.
Диапазон температур рабочей среды, °C: 0,5-150
Избыточное давление рабочей среды, МПа, не более: 1,6 или 2,5
Устойчивость к внешнему (50 Гц) магнитному полю напряженностью, А/м: до 400
Гидравлические потери на номинальном (0,5gмакс) расходе, МПа, не более: 0,005
Средний срок службы преобразователей, лет, не менее: 12
