Преобразователь частоты INNOVERT серии IBD_E

INNOVERT в Перми

Частотный преобразователь серии INNOVERT IBD_E _IBD-E) предназначен для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне. Защищает двигатель насоса различными функциями для равномерной работы гидравлической системы. Значения задания и фактического давления выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора. Позволяет работу с несколькими насосами, одинаковыми по мощности, в каскадном режиме.

Оставить заявку

Описание

Функции:

  • Cтепень защиты IP20
  • ПИД-регулятор
  • Функция «автоподхват»
  • Работа с несколькими насосами (каскадный режим)
  • Встроенный источник питания 24 VDC 150 мА
  • 16 фиксированных скоростей и заданий давления
  • 6 дискретных входов (NPN/PNP),
  • 2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В),
  • 2 релейных выхода (NO + NO/NC) (250В/3А, 30VDC 3А),
  • 1 транзисторный выход (NPN) (24VDC 100 мА),
  • 2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В)
  • Порт RS485, протокол Modbus

Три фазы, 380 В, 50/60 Гц

ТипВыходная мощность [кВт]Выходной ток [A]Перегрузочная способность [(60 с) (A)]
IBD402P43E

4,0

8,6

10,32

IBD552P43E

5,5

12,5

15

IBD752P43E

7,5

17,5

21

IBD113P43E

11

24

28,8

IBD153P43E

15

32

38,4

IBD183P43E

18,5

37

44,4

IBD223P43E

22

45

54

IBD303P43E

30

60

72

IBD373P43E

37

75

90

IBD453P43E

45

90

108

IBD553P43E

55

110

132

IBD753P43E

75

150

180

IBD903P43E

90

176

211,2

IBD114P43E

110

210

252

IBD134P43E

132

253

303,6

IBD164P43E

160

300

360

IBD184P43E

185

340

408

IBD204P43E

200

380

456

IBD224P43E

220

420

504

IBD254P43E

250

470

564

IBD284P43E

280

520

624

IBD314P43E

315

600

720

IBD354P43E

350

665

798

Характеристики оборудования

Модель

IBD_E

Вход

Номинальное напряжение и частота

трехфазное, 380В, 50/60 Гц

Допустимый диапазон напряжения

трехфазное 380В: 330~440 В

Выход

Напряжение

Трехфазное, 380В: 0~380 В

Частота

0,1 ~ 600.00 Гц

Режим управления

Скалярный (V/F)

Дисплей

Пятиразрядный дисплей, светодиодная индикация; отображение заданной и выходной частоты, направления вращения, выходного тока, напряжения шины постоянного тока, кодов ошибок и др.

Характеристики управления

Диапазон выходной частоты

0,1 Гц~600.00 Гц

Дискретность задания частоты

Цифровая настройка: 0,01 Гц, аналоговая настройка: 0,025% от максимальной выходной частоты

Точность индикации выходной частоты

0,1 Гц

Преобразование напряжение - частота

Задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам.

Регулировка момента

Увеличение тока двигателя используется: для увеличения момента в зависимости от условий нагрузки.

Многофункциональные входы

Шесть многофункциональных входов, реализация таких функций, как: 15 предустановленных скоростей, работа по программе, 4 значения рампы увеличения / уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и другие функции.

Многофункциональные выходы

Два релейных многофункциональных выхода, реализация таких функций, как индикация работы, счетчик, таймер, достижение предустановленной скорости и авария.

Настройка времени ускорения / замедления

4 варианта времен ускорения / замедления может быть задано в диапазоне 0~6500 сек.

Другие функции

ПИД-регулятор

Встроенный ПИД-регулятор

RS485

Протокол связи MODBUS (порт RS485)

Настройка частоты

Два канала задания частоты. Задание частоты аналоговыми сигналами 0~10В, 4~20мA, ПИД-режим, режим ПЛК, с помощью протокола связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN).

ПЛК-режим

Управление скоростью вращения по управляющей программе, записанной в памяти преобразователя, в каждом кадре которой указывается частота, время работы, направление вращения.

Функции защиты

Защита от перегрузок

120% в течение 1 мин.

Защита от перенапряжений

Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель. Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем

Защита от понеженного напряжения

Уровень срабатывания защиты может быть скорректирован Пользователем

Другие типы защиты

Блокировка параметров от несанкционированной настройкиpage9image16710848

Окружающая среда

Окружающая температура

-10°C... + 40°C (без обледенения)

Влажность воздуха

Макс. 90% (без конденсата)

Абсолютная высота

Ниже 1000 м

Вибрация

<20 Гц: Макс. 1.0 g ; 20 – 50 Гц: Макс. 0.6 g

Конструкция

Охлаждение

Принудительное воздушное охлаждение

Класс защиты

IP 20

Установка

Место монтажа

Корпус преобразователя не обеспечивает его защиту от пыли и
влаги. При эксплуатации преобразователя в пыльных и влажных помещениях пользователь должен поместить преобразователь в
электрошкаф с требуемой степенью защиты.

Характеристики различных моделей преобразователей

Модель

Вход питания

Перегрузочная способность 120% (60 с) (A)

Мощности подключаемых двигателей, кВт

IBD402P43E

3-фазный 380В, 50/60 Гц

4,0

9
10,8
2,2-4,0

IBD552P43E

5,5

13.0

15,6
2,2-5,5
IBD752P43E

7,5

17
20,4
4,0-7,5

IBD113P43E

11

25

30
5,5-11

IBD153P43E

15

32

38,4
7,5-15
IBD183P43E

18,5

37
44,4
11-18,5
IBD223P43E

22

45
54
15-22

IBD303P43E

30

60

72
18,5-30

IBD373P43E

37

75

9022-37
IBD453P43E

45

90
108
30-45

IBD553P43E

55

110

132
37-55

IBD753P43E

75

150

180
45-75

IBD903P43E

90

176

211,2
55-90

IBD114P43E

110

210

252
75-110
IBD134P43E

132

253
303,6
90-132

IBD164P43E

160

300

360110-160

IBD184P43E

185

340

408
132-185

IBD204P43E

200

380

456160-200

IBD224P43E

220

420

504185-220

IBD254P43E

250

470

564
200-250

IBD284P43E

280

520

624
220-280

IBD314P43E

315

600

720250-315

IBD354P43E

350

665

798
280-350

Рекомендуемые характеристики проводов и защитного оборудования

Модель ПЧ

Входное напряжение, В

Мощность двигателя,
кВт

Ток преобразователя (входной / выходной), А

Сечение силового кабеля, мм2

Автоматический выключатель, A

Электромагнитный пускатель, A

IBD402P43E

380

2,2-4,0
10/9
1,5
16
12
IBD552P43E
2,2-5,5
15/13
2,5
20
18
IBD752P43E
4,0-7,5
20/17
4,0
32
25
IBD113P43E
5,5-11
26/25
4,0
40
32
IBD153P43E
7,5-15
35/32
4,0
50
38
IBD183P43E
11-18,5
38/37
6
50
65
IBD223P43E
15-22
46/45
10
80
65
IBD303P43E
18,5-30
62/60
10
80
65
IBD373P43E
22-37
76/75
16
100
65
IBD453P43E
30-45
92/90
25
100
80
IBD553P43E
37-55
113/110
35
160
95
IBD753P43E
45-75
157/150
50
160
115
IBD903P43E
55-90
180/176
70
250
150
IBD114P43E
75-110
214/210
95
250
170
IBD134P43E
90-132
256/253
120
400
205
IBD164P43E
110-164
307/300
150
400
245
IBD184P43E
132-185
355/340
185
400
300
IBD204P43E
164-200
385/380
185
500
410
IBD224P43E
185-220
430/420
185
500
410
IBD254P43E
200-250
475/470
240
630
410
IBD284P43E
220-280
525/520
240
630
475
IBD314P43E
250-315
610/600
150*2
700
620
IBD354P43E
280-350
665/640
185*2
800
620

В качестве примера представлен внешний вид трехфазного преобразователя частоты, 380 В, мощностью 7,5 кВт

Инструкция по эксплуатации преобразователя частоты серии IBD_E

В качестве примера представлен внешний вид трехфазного преобразователя частоты, 380 В,
мощностью 7,5 кВт.

  1. Колодка силовых клемм питающего напряжения L1, L2, L3
  2. Колодка клемм для подключения электродвигателя U, V, W; Клеммы звена постоянного тока +/B1, - ; защитного заземления
  3. Встроенная панель управления
  4. Управляющие клеммы
  5. Дисплей панели управления
  6. Управляющие кнопки панели управления
  7. Джампер J2 выбора логики входа FIC
  8. Джамперы J4 и J8 выбора логики выходов FOC и FOV
  9. Джампер J5 выбора логики входов NPN/PNP

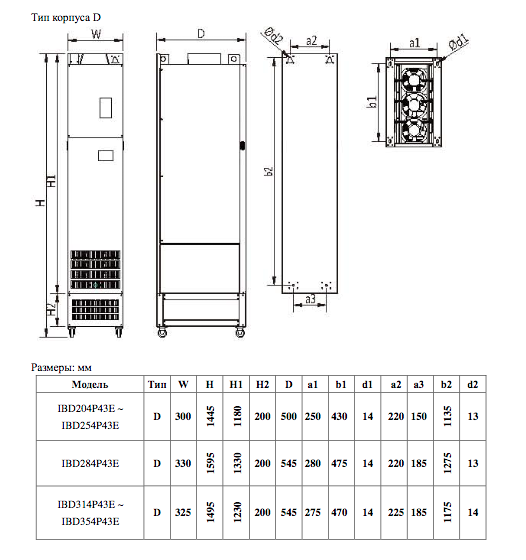

Габаритные размеры

Основные схемы соединений

Для мощностей 4-350 кВт

Пример настройки параметров ПИД-режима для поддержания давления в преобразователях частоты INNOVERT IBD_E



Пример настройки параметров ПИД-режима для поддержания давления в преобразователях частоты INNOVERT IBD_E

1. PP.01 = 1 - Инициализация заводских параметров
2. P0.02 = 1 - Настройка способа пуска: с помощью управляющих клемм
3. P0.03 = 8 - Способ установки заданной частоты: ПИД-Регулятор
(на экране отображается сигнал с датчика обратной связи и заданное значение давления)
4. P1.03 = - Номинальный ток двигателя (A)*
5. P4.18 = 2 - Минимальное напряжение на входе FIC (В)
6. P6.10 = 1 - Способ остановки двигателя: Остановка на выбеге
7. PA.00 = 0 - Источник задания уставки ПИД-регулирования (установка задания через клавиатуру на панели управления) ***
8. PA.01 = 2.50 Фиксированное задание ПИД-регулирования (бар)**
9. PA.02 = 1 Источник сигнала обратной связи ПИД-регулятора: FIC
10. PA.04 = 10 Диапазон давления (бар)**
11. PA.05 = 120.0 - Пропорциональный коэффициент (%)**
12. PA.06 = 1.00 - Интегральный коэффициент Р (сек)**
14. PA.07 = 0.00 - Дифференциальный коэффициент Р (сек)**
15. PA.26 = 0.1 - Значение обнаружения потери обратной связи (В)
16. PA.27 = 2.0 - Время обнаружения потеря обратной связи (сек)
17. PA.29 = 25.00 - Частота перехода в режим сна (Гц)**
18. PA.30 = 10 - Время задержки перехода в режим сна (сек)**
19. PA.31 = 0.50 - Порог пробуждения (бар)**
20. PA.32 = 10.00 - Предупреждающее значение сигнала по высокому давлению (бар)**
21. PA.33 = 0.25 - Предупреждающее значение сигнала по сухому ходу (бар)** (0.0 – функция отключена)
22. PA.37 = 100 - Время определения сухого хода (сек)**

* - значения с шильдика двигателя
** - параметры настраиваются клиентом в зависимости от оборудования *** - Для двух уставок задания ПИД-регулятора требуется выставить:
1. PA.00 = 6 – Предустановленное задание

2. PC.00 = 25.0 - Предустановленное задание 0 (%) аналогично 2.5 бар 3. PC.01 = 35.0 - Предустановленное задание 1 (%) аналогично 3.5 бар (Переключение заданий давления происходит за счет замыкания переключателя SA2)
