ПД100-ДИ1,6-111-0,5, Преобразователь давления

Преобразователь общепромышленный избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное

Оставить заявку

Описание

Датчик ОВЕН ПД100И имеет увеличенный межповерочный интервал (4-5 лет) и в основном предназначен для измерения давления в составе систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также в системах, требующих увеличенного межповерочного и гарантийного интервалов: удаленные и труднодоступные места мониторинга в нефтегазовой сфере, испытательной и лабораторной технике.

В преобразователе давления ОВЕН ПД100И с выходным сигналом 4…20 мА применен высокостабильный сенсор. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом.

Межповерочный интервал составляет 5 лет – для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцер с резьбой: М20×1,5, G1/2, G1/4.

Основные характеристики

Увеличенный межповерочный интервал:
- 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
- 4 года – для датчиков с погрешностью 0,25 % ВПИ.
Верхний предел измеряемого давления (ВПИ) – от 0,016 до 4,0 МПа.
Перегрузочная способность – не менее 200 % ВПИ.
Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.

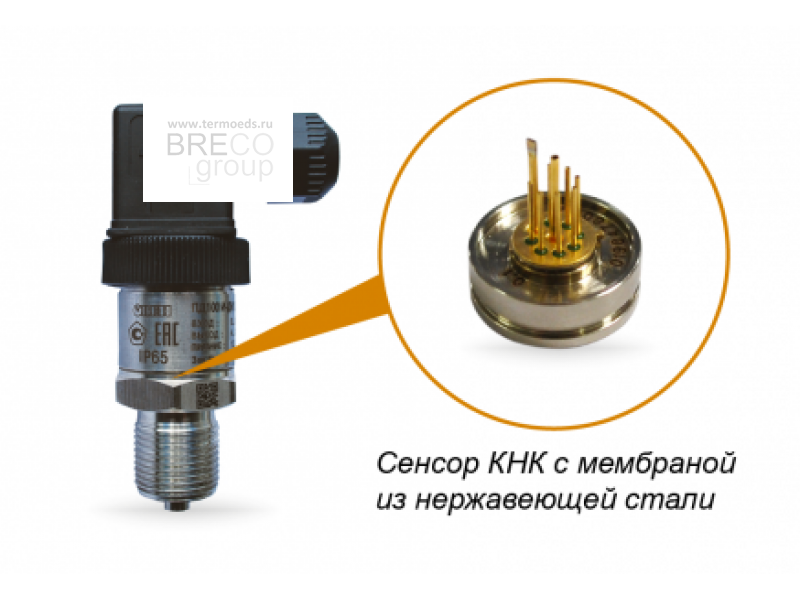

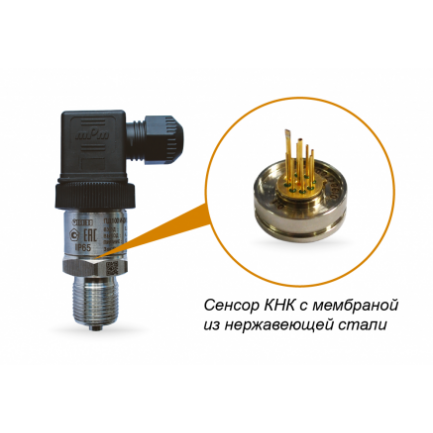

Высокостабильный сенсор вваривается в штуцер лазерной сваркой

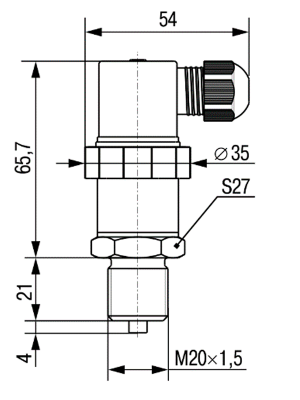

Габаритный размер по высоте – не более 92 мм.
Степень защиты корпуса и электроразъема преобразователя – IP65.
Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики

Наименование	Значение

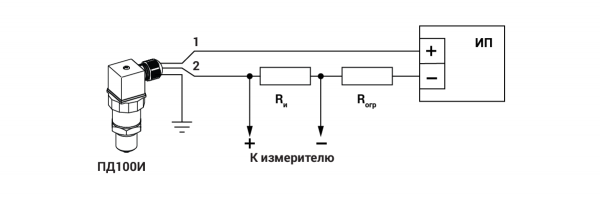

Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…24 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,18 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 92 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.
