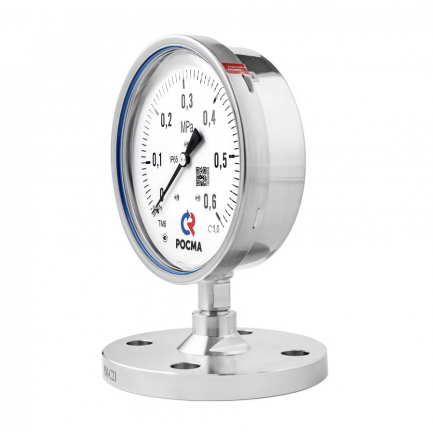

Тип РМ (фланцевое присоединение).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Оставить заявку

Описание

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Средние и низкие РМ-С21	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
	ТВ	−0,1…0
	ТМВ	−0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4
	РПД-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
Средние РМ-С21м	ТМ	0…0,6 / 1 / 1,6 / 2,5
	ТМВ	−0,1...0,5 / 0,9 / 1,5 / 2,4
	РПД-И	0…0,6 / 1 / 1,6 / 2,5

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Фланец

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие, тантал, монель, хастеллой

Резьба присоединения

Внутренняя M20×1,5

Заливное отверстие

Есть

Разделительная жидкость

ПМС–20 (ГОСТ13032–77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)* и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
* — до 10 МПа

Ответная часть**

Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно

Техническая документация

ТУ 4212-004-4719015564-2013

Мембранные разделители сред РМ-С21

Тип		Присоединение	Присоединение к средству измерений – к процессу
РМ-С21	Ø150	фланцевое	внутренняя М20×1,5 — фланец
РМ-С21м	Ø115

Ответная часть для разделителей РМ-С21 и РМ-С21м

Модель

ОЧ для РМ-С21

ОЧ для РМ-С21м

Дополнительные опции

Наименование услуги	Тип
Объединение разделителя с приборами	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных)
	Разделитель с ЦМ-И (диапазон показаний от 0...0,6 МПа)
	Разделитель с РПД-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа)
	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом
	Разделитель с РПД-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа) и рукавом
Точечная фиксация сваркой комплектов	РМ с ТМ (ТВ, ТМВ) 21 серии
	РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом
	РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем
Дополнительное фторопластовое покрытие мембраны	РМ-С21
Резьба присоединения NPT внутренняя — наружная	РМ
Ремонт комплектов с Разделителем, с повторным гидрозаполнением	Разделитель с ТМ (ТВ, ТМВ)
	Разделитель с РПД
