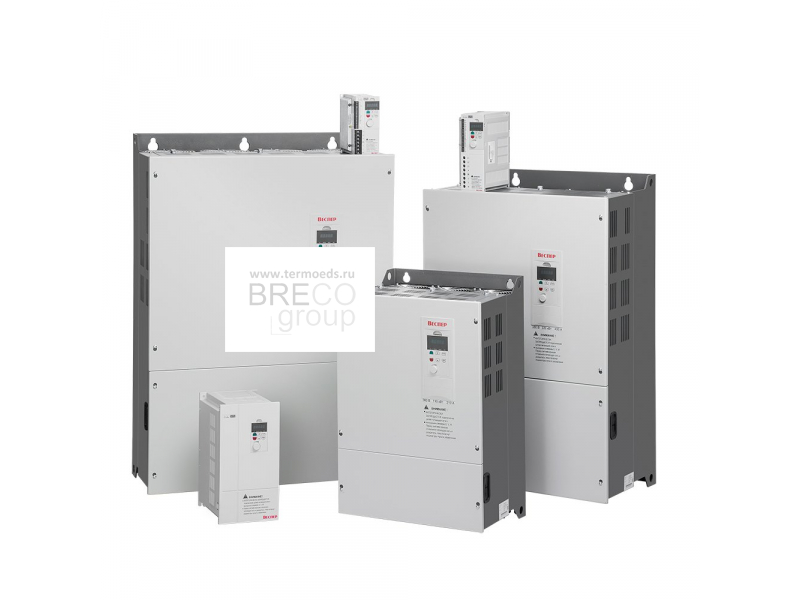

Описание
Модели:
- Е4-8402-040Н
- Е4-8402-050Н
- Е4-8402-060Н
- Е4-8402-075Н
- Е4-8402-100Н
- Е4-8402-125Н
- Е4-8402-150Н
- Е4-8402-175Н
- Е4-8402-200Н
- Е4-8402-300Н
- Е4-8402-400H
Технические характеристики
- ~3ф 380 ... 480 В; 30 ... 315 кВт
- U/f и векторное управление без датчика
- Выходная частота до 400 Гц (U/f)
- Выходная частота до 200 Гц (векторное управление)
- Аналоговое и импульсное задание частоты
- Режим автоматической работы по заранее запрограммированному алгоритму
- Автоматическая регулировка выходного напряжения
- Поиск скорости при пуске на вращающийся двигатель
- Функция «счетчик импульсов» для управления релейным выходом
- 15 предустановленных характеристик U/F и пользовательская характеристика
- Автонастройка и возможность ручной настройки на электродвигатель
- ПИД-регулятор
- Спящий режим
- Интерфейс RS485
Преимущества и особенности конструкции частотных преобразователей Веспер Е4-P8402
- Степень защиты IP00
- Съемный пульт управления (возможность выноса до 1 — 3 м)
- Контроль и индикация температуры IGBT
- Снижение шума двигателя за счет случайной ШИМ
- Журнал аварийных сообщений
- Сетевые протоколы связи Modbus RTU/ASCII
Спецификация
| Модель преобразователя частоты E4-P8402 | 040H | 050H | 060H | 075H | 100H | 125H | 150H | 175H | 200H | 300H | 400H | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходные параметры | Полная выходная мощность, кВА | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 175 | 200 | 300 | 400 | ||||||||
| Максимальная мощность применяемого электродвигателя, кВт | 30 | 37 | 45 | 55 | 75 | 93 | 110 | 132 | 160 | 220 | 315 | |||||||||
| Номинальный выходной ток, А | 60 | 75 | 91 | 112 | 150 | 176 | 210 | 253 | 302 | 430 | 605 | |||||||||
| Максимальное выходное напряжение, В | Трехфазное 380 ~ 480 (пропорционально входному напряжению) | |||||||||||||||||||
| Диапазон выходной частоты, Гц | Скалярный режим: 0,01 ~ 400,00 Векторный режим: 0,01 ~ 200,00 | |||||||||||||||||||
| Источник питания | Номинальное входное напряжение, частота | 3ф, 380~480 В, 50/60 Гц | ||||||||||||||||||
| Допустимые колебания входного напряжения | -15% ~ +10% | |||||||||||||||||||
| Допустимые колебания частоты | ± 5% | |||||||||||||||||||
| Характеристики управления | Режимы управления | Скалярный (U/f) Векторный (без обратной связи) | ||||||||||||||||||
| Пусковой момент | Скалярный режим: 120% (3 Гц) Векторный режим: 120% (1 Гц) | |||||||||||||||||||
| Точность по скорости | Скалярный режим: 3% Векторный режим: ± 0,5% | |||||||||||||||||||
| Диапазон регулирования по скорости | Скалярный режим: 1 : 40 Векторный режим: 1 : 50 | |||||||||||||||||||
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | |||||||||||||||||||
| Разрешение выходной частоты | 0,01 Гц | |||||||||||||||||||
| Задание частоты | Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи | |||||||||||||||||||
| Управление | Кнопки ПУСК/СТОП пульта управления Дискретные входы Линия интерфейсной связи | |||||||||||||||||||
| Время разгона/торможения | 0,1 ~ 3600,0 с | |||||||||||||||||||
| Характеристика U/f | 15 фиксированных характеристик 1 пользовательская характеристика | |||||||||||||||||||
| Тормозной момент | До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором) | |||||||||||||||||||
| Несущая частота ШИМ | 1~15 кГц | |||||||||||||||||||
| Другие функции | Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок | |||||||||||||||||||
| Защитные функции | Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | ||||||||||||||||||
| Мгновенная защита по току | 150% номинального тока ПЧ | |||||||||||||||||||
| Защита преобразователя от перегрузки | 120% номинального тока ПЧ в течение 1 мин 130% номинального тока ПЧ в течение 3 сек | |||||||||||||||||||
| Защита двигателя от перегрузки | Электронная защита | |||||||||||||||||||
| Защита от повышенного напряжения | Отключение выхода при напряжении на шине ПТ более 820В | |||||||||||||||||||
| Защита от пониженного напряжения | Отключение выхода при напряжении на шине ПТ менее 380В | |||||||||||||||||||
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания | |||||||||||||||||||
| Защита от перегрева | Электронная аппаратная защита | |||||||||||||||||||
| Защита от неисправности заземления | Электронная аппаратная защита | |||||||||||||||||||
| Дополнительные защитные функции | Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам. | |||||||||||||||||||
| Окружающая среда | Степень защиты | IP00 | ||||||||||||||||||
| Температура эксплуатации | -10~+40°C | |||||||||||||||||||
| Температура хранения | -20~+60°C | |||||||||||||||||||
| Относительная влажность | Не более 95% (без образования конденсата) | |||||||||||||||||||
| Высотность | До 1000 м | |||||||||||||||||||
| Вибрация | До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²) | |||||||||||||||||||
| Коммуникационные функции | Встроенный RS-485. Протокол: Modbus RTU; Modbus ASCII | |||||||||||||||||||
Весогабариты
| Е4-P8402-380В | Ширина, мм (без/в упаковке) | Высота, мм (без/в упаковке) | Глубина, мм (без/в упаковке) | Масса, кг (без/в упаковке) |
|---|---|---|---|---|
| 040H | 250/380 | 400/490 | 237/355 | 13,4/16,5 |
| 050H | 250/380 | 400/490 | 237/355 | 13,9/17,0 |
| 060H | 321/440 | 520/590 | 272/390 | 24,9/29,3 |
| 075H | 321/440 | 520/590 | 272/390 | 25,0/29,4 |
| 100H | 321/440 | 520/590 | 272/390 | 26,7/31,1 |
| 125H | 400/530 | 620/690 | 302/430 | 38,5/43,7 |
| 150H | 400/530 | 620/690 | 302/430 | 40,2/45,5 |
| 175H | 400/530 | 620/690 | 302/430 | 41,6/46,9 |
| 200H | 495/620 | 720/775 | 332/570 | 54,2/69,4 |
| 300H | 550/670 | 860/920 | 372/600 | 84,8/101 |
| 400H | 670/800 | 960/1055 | 372/605 | 117/139 |
Схема подключения
