Описание
Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты и cоs φ
- Диапазон измерения напряжения: ~0…380 В (прямое подключение), ~0…1,1 МВ (с трансформатором)
- Диапазон измерения cилы тока: ~0…5 А (прямое подключение), ~0…50 кА (с трансформатором)
- Диапазон измерения частоты: 45…65 Гц
- Диапазон измерения cоs φ: 0…1
- Погрешность: ±(0,5% + 1 е.м.р.)
- 4 аналоговых выхода 0(4)...20 мА (только для Omix P99-M(AVFC)-3-0.5-4I420)
- Количество фаз: 3
- Дисплей: 5 светодиодных 4-разрядных индикатора
- Монтаж: в щит
- Защита: IP20
- Госреестр № 64439-16
Особенности:
- Одновременная индикация токов по трем фазам, последовательная индикация частоты или cos φ, последовательная индикация линейных и фазных напряжений
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 460 В
Технические характеристики
| Параметр | Значение | |||
| Прямое подключение | С трансформатором | Погрешность | ||
Диапазон измерения | силы тока | 0…5 А | 0…50 кА | 0,5% ± 1 е.м.р. |
| напряжения | 0…380 В | 0…1,1 МВ | ||
| частоты | 45…65 Гц | ±0,1 Гц | ||
| cos φ | 0…1 | ±0,01 | ||
| Аналоговый выход | 4 шт. 0(4)…20 мА (только для Omix P99-M(AVFC)-3-0.5-4I420) | |||
| Потребляемая мощность | < 5 ВА | |||
| Питание | ≅85…264 В, 50…60 Гц | |||
| Условия эксплуатации | Температура | −10…50°С | ||
| Влажность | ≤ 85%RH | |||
| Степень защиты | IP20 | |||
| Габаритные размеры | 96×96×105 мм | |||
| Размеры врезного отверстия | 92×92 мм | |||

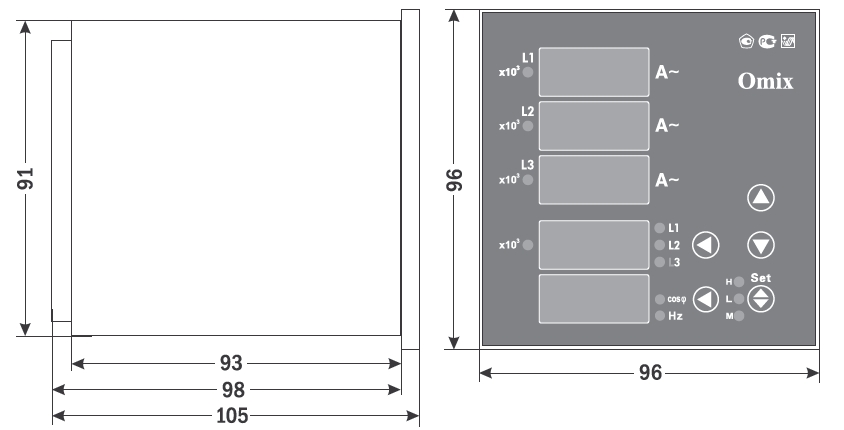

Габаритные размеры
