Описание

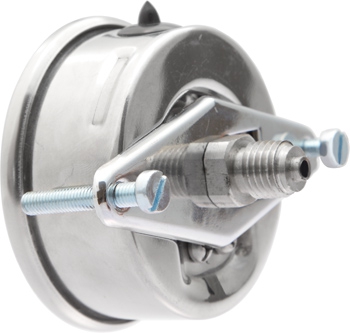

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибоов IP65.
Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса
ТМВ 63, 100, 150 мм
Варианты:
Мановакууметр d63мм ТМВ-321Р.00, штуцер радиальный (снизу)
Мановакууметр d63мм ТМВ-321Т.00, штуцер торцевой (сзади)
Мановакууметр d100мм ТМВ-521Р.00, штуцер радиальный (снизу)
Мановакууметр d100мм ТМВ-521Т.00, штуцер торцевой (сзади)
Мановакууметр d150мм ТМВ-621Р.00, штуцер радиальный (снизу)
Мановакууметр d150мм ТМВ-621Т.00, штуцер торцевой (сзади)
Класс точности
Ø100, 150 1
Ø63 1,5
Диапазон показаний давлений
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * — только для Ø100, 150 мм
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
−30…+200 °C (без заполнения)
−30…+100 °C (с заполнением)
Корпус
IP65, нержавеющая сталь
Кольцо
Нержавеющая сталь
Ø100, 150 — байонетное
Ø40, 50, 63 — завальцованное
Чувствительный элемент
Нержавеющая сталь
Трибко-секторный механизм
Нержавеющая сталь
Циферблат
Алюминий, шкала черная на белом фоне
Стрелка
Алюминий черного цвета
Стекло
Органическое
Штуцер
Нержавеющая сталь
Присоединение
Радиальное — Ø все;
Осевое — Ø40, 50, 63;
Эксцентрическое — Ø100, 150
Резьба присоединения
Ø100, 150 G½, M20×1,5, NPT½
Ø63 G¼, M12×1,5
Ø50 G¼
Ø40 G⅛ Другие резьбы под заказ.
Марка стали
Корпус и кольцо — 08Х18Н10
Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
