Описание

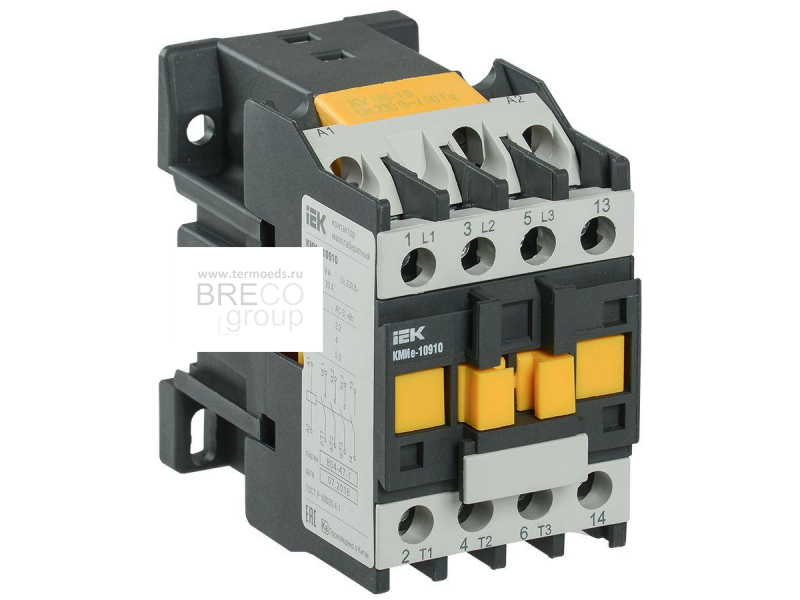

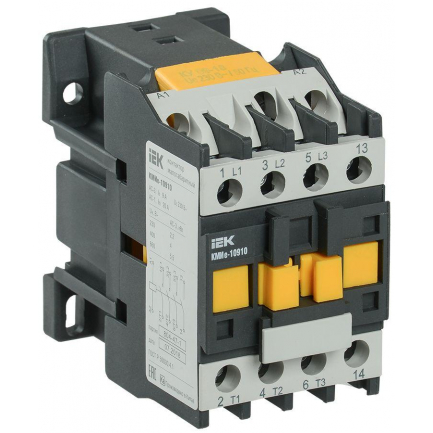

Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
- Высокая коммутационная износостойкость.
- Низкий уровень шума.
- Экономичное решение.
- Широкий ассортимент.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 110 В |
| Номин рабочий ток Ie 400 В: | 12 А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230, 400, 660 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith при АС-1: | 20 А |
| Номин мощность при AC-3 230 В: | 3.0 кВт |
| Номин мощность при AC-3 400 В: | 5.5 кВт |
| Номин мощность при AC-3 660 В: | 7.5 кВт |
| Макс кратковременная нагрузка: | 216 А |
| Условный ток короткого замыкания Inc: | 1000 А |
| Защита от сверхтоков - предохр gG: | 20 А |
| Мощность рассеяния при Ie АС-3: | 0,36 Вт |
| Мощность рассеяния при Ie АС-1: | 1,56 Вт |
| Метрический диаметр винта: | 3,5 мм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8…1,1 |
| Гибкий кабель без наконечника: | 1,0…2,5 мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,3…0,6 |
| Жесткий кабель без наконечника: | 1,5…4,0 мм² |
| Время срабатывания при замыкании: | 12…22 мс |
| Время срабатывания при размыкании: | 4…19 мс |
| Комутационная износоуст при АС-1: | 800 млн циклов |
| Комутационная износоуст при АС-3: | 900 млн циклов |
| Мех износоустойчивость: | 9.0 млн ком циклов |
| Гибкий кабель с наконечником 1 пров: | 1…4 мм² |
| Степень защиты - IP: | IP20 |
| Температура эксплуатации: | -25…+50 °C |
| Ширина: | 45.0 мм |
| Высота: | 75.0 мм |
| Доп конт - Номин напряжение Un AC: | ≤ 660 В |
| Доп конт - Номин напряжение Un DC: | ≤ 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Ток термической стойкости In: | 10 А |
| Доп конт - Минимальная вкл способность Umin: | 17 В |
| Доп конт - Минимальная вкл способность Imin: | 5 мА |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Тип напряжения управления: | Переменный (AC) |
| Относительная влажность воздуха: | ≤ 90% при температуре +20°C |
Эксплуатационные параметры:
- Срок службы, Лет: 15
- Гарантийный срок, Лет: 3
