Описание

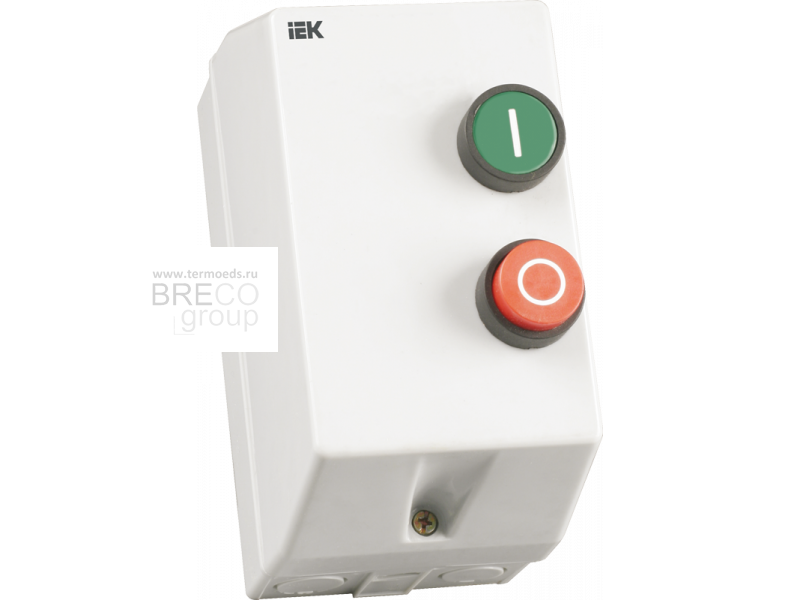

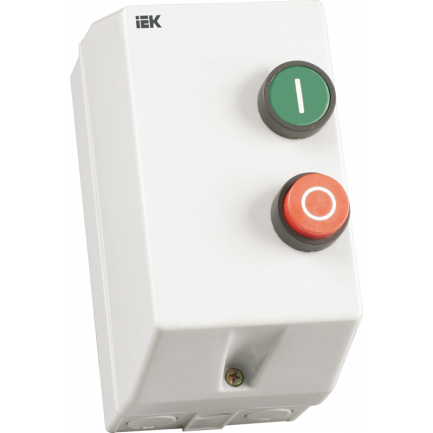

Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910+КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012+КМИ 49512 - металлическая оболочка.
- Низкий уровень шума.
- Высокая электрическая износостойкость.
- Широкий ассортимент.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Тип напряжения управления: | Переменный (AC) |
| Номин рабочий ток Ie при AC-1 400 В: | 25 А |
| Номин рабочий ток Ie при AC-3 400 В: | 12 А |
| Номин коммутируем мощность при AC-3 400 В: | 5,5 кВт |
| Кол-во норм разомкнутых-НО силовых конт: | 3 |
| Номин раб напряжение переменного тока Ue-гц: | 400 В |
| Номин напряжение изоляции Ui-гц: | 660 В |
| Номин импульсное напряжение Uimp-гц: | 6 кВ |
| Условный тепловой ток Ith при АС-1-гц: | 25 А |
| Макс кратковременная нагрузка-гц: | 216 А |
| Условный ток короткого замыкания Inc-гц: | 1000 А |
| Защита от сверхтоков-предохр gG-гц: | 20 А |
| Мощность рассеяния при Ie АС-3-гц: | 0.36 Вт |
| Мощность рассеяния при Ie АС-1-гц: | 1.56 Вт |
| Типоисполнение электрон реле: | РТИ-1316 |
| Мех износостойкость-гц: | 10 млн циклов |
| Коммут-ая износос-ть общий ресурс-гц: | 1.0 млн циклов |
| Частота включений механ износост в час-гц: | 3600 |
| Частота включений коммутац износост в час-гц: | 1200 |
| Крутящий момент при затягивании-гц: | 1.2 нм |
| Диапазон напряж срабатывания-цу: | (0,8...1,1)Uc |
| Гибкий кабель без наконечника-гц: | 1,0-2,5 мм² |
| Диапазон напряж отпускания-цу: | (0,2...0,75)Uc |
| Жесткий кабель без наконечника-гц: | 1,5-4 мм² |
| Мощность потреб катушки при срабатывании Uc-цу: | 60.0 ВА |
| Мощность потреб катушки при удержании Uc-цу: | 7.0 ВА |
| Время срабатыв при замыкании-цу: | 12-22 мс |
| Время срабатыв при размыкании-цу: | 4-19 мс |
| Эл износоуст млн ком циклов при АС-3-цу: | 1.70 |
| Эл износоуст млн ком циклов при АС-1-цу: | 0.70 |
| Мех износоустойчивость-цу: | 2.0 млн ком циклов |
| Мощность рассеяния-цу: | 3.0 Вт |
| Диапазон уставок реле-реле гц: | 9-13 А |
| Номин напряжение изоляции-реле гц: | 660 В |
| Номин импульсное напряжение-реле гц: | 6 кВ |
| Диапазон рабочей частоты-реле гц: | 0-400 Гц |
| Момент затяжки-реле гц: | 2 нм |
| Ток термической стойкости-доп конт эл реле: | 5 А |
| Момент затяжки-доп конт эл реле: | 1.2 нм |
| Тип доп контакта электротепл реле: | 1з |
| Тип подключения силовой электрич цепи: | Винтовое соединение |
| Степень защиты - IP: | IP54 |
| Климатическое исполнение: | УХЛ4 |
| Температура эксплуатации: | -25...+50 °C |
| Высота: | 166.0 мм |
| Ширина: | 88.0 мм |
| Сечен присоед гиб кабеля без наконечн-реле гц: | 1,5-10 мм² |
| Глубина: | 140.0 мм |
| Сечен присоед жесткого кабеля-реле гц: | 1-6 мм² |
| Сечен присоед гиб кабеля с наконечн-реле гц: | 1-4 мм² |
| Сечение присоед проводников-доп конт эл реле: | 1-2,5 мм² |
| Защ от сверхтоков - предохр gG-доп конт эл реле: | 5 А |
Эксплуатационные параметры:
- Срок службы, Лет: нет данных
- Гарантийный срок, Лет: 5
