Описание

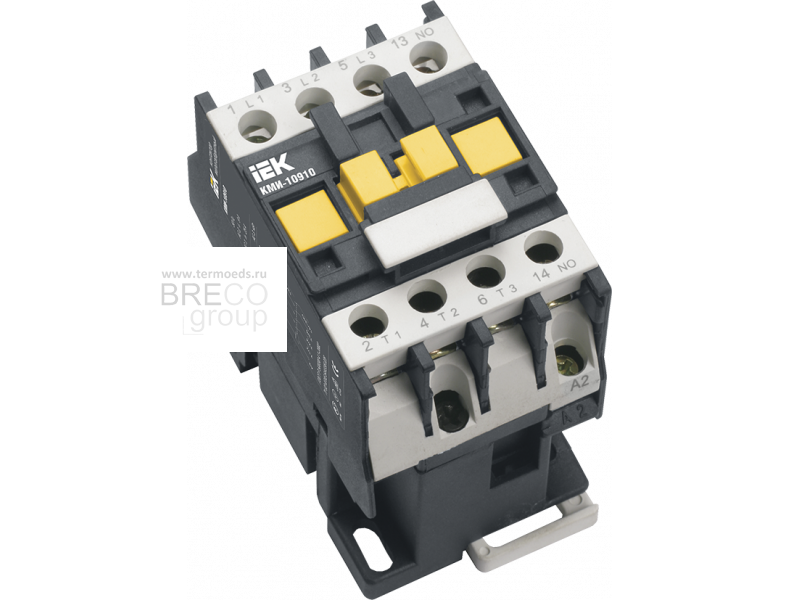

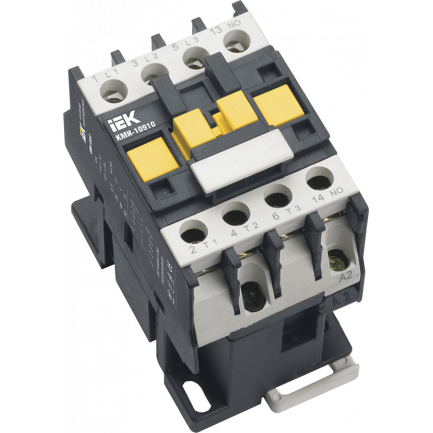

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке. Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ). Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ). Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 110 В |
| Номин рабочий ток Ie 400 В: | 9 А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith при АС-1: | 25 А |
| Номин мощность при AC-3 230 В: | 2.2 кВт |
| Номин мощность при AC-3 400 В: | 4.0 кВт |
| Номин мощность при AC-3 660 В: | 5.5 кВт |
| Макс кратковременная нагрузка: | 162 А |
| Условный ток короткого замыкания Inc: | 1000 А |
| Защита от сверхтоков - предохр gG: | 10 А |
| Мощность рассеяния при Ie АС-3: | 0,2 Вт |
| Мощность рассеяния при Ie АС-1: | 1,56 Вт |
| Момент затяжки: | 1,2 Нм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
| Гибкий кабель без наконечника: | 1,0...2,5 мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,3...0,6 |
| Жесткий кабель без наконечника: | 1,5...4 мм² |
| Время срабатывания при замыкании: | 12...22 мс |
| Время срабатывания при размыкании: | 4...19 мс |
| Комутационная износоуст при АС-1: | 1,3 млн циклов |
| Комутационная износоуст при АС-3: | 1,5 млн циклов |
| Комутационная износоуст при АС-4: | 0,2 млн циклов |
| Мех износоустойчивость: | 15.0 млн ком циклов |
| Кол-во дополнительных контактов: | 1 |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Температура эксплуатации: | -25...+50 °C |
| Ширина: | 45.0 мм |
| Высота: | 75.0 мм |
| Вес: | ≤ 0,34 кг |
| Доп конт - Номин напряжение Un AC: | ≤ 660 В |
| Доп конт - Номин напряжение Un DC: | ≤ 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Ток термической стойкости In: | 10 А |
| Доп конт - Минимальная вкл способность Umin: | 24 В |
| Доп конт - Минимальная вкл способность Imin: | 10 мА |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Сопротивление изоляции: | > 10 мОм |
| Тип напряжения управления: | Переменный (AC) |
| Количество полюсов: | 3 |
| Доп конт - Сечение присоединяемых проводников: | 1...4 мм² |
| Доп конт - Момент затяжки: | 1.2 нм |
Эксплуатационные параметры:
- Срок службы, Лет: не менее 15
- Гарантийный срок, Лет: 5
