Описание
Монтажные колодки KIPPRIBOR PYF-029, -039 для 2- и 3-контактных промежуточных реле:
- Предназначены для установки на DIN-рейку или плоскость 2-контактных (8-ми штырьковых) и 3-контактных (11-штырьковых) промежуточных реле и реле времени различных производителей
- Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.
- Дополнительные элементы В комплект поставки входит маркировочная пластинка.
Модель | PYF-029BE | PYF-029BE/М | PYF-039BE | PYF-039BE/М |
 |  |  |  | |

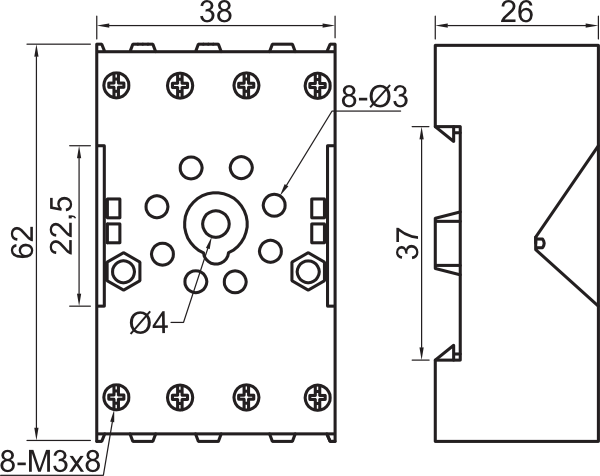

| Габаритные размеры |  |  |  |  |
| Описание | монтажная колодка с винтовыми клеммами для 2-контактного реле | монтажная колодка с винтовыми клеммами для 3-контактного реле | ||
| Схема подключения |  |  | ||
| Цоколевка |  |  | ||
| Номинальный ток и напряжение коммутации | 10 A при 300 VAC | |||
| Возможные варианты упаковки | картонная коробка (10 шт./510 г) транспортная коробка (320 шт./16,3 кг) | картонная коробка (10 шт./510 г) | картонная коробка (10 шт./580 г) транспортная коробка (320 шт./18,6 кг) | картонная коробка (10 шт./690 г) |
Перечень реле, совместимых с колодками PYF-029BE и PYF-039BE:
| Серия колодок | PYF-029 | PYF-039 | ||
| Производитель | Серия реле | |||
| KIPPRIBOR | RS-2 | RS-3 | ||
| Schneider Electric | RUMC2 RE48ATM12, RE48AMH13 (таймеры) | RUMC3 RE48ATM12, RE48AMH13 (таймеры) | ||
| Finder | 60.12 88.12 (таймер) | 60.13 88.02 (таймер) | ||
| Relpol | R15...2C/0 | R15...3C/0 | ||
| Omron | MK2 H3RC (таймер 8-штырьковый) | MK3 H3RC (таймер 11-штырьковый) | ||
| Phoenix Contact | REL-OR/…2х21 | REL-OR/…3х21 | ||
| Goodsky | RK-2P | RK-3P | ||
| Siemens | - | |||
| Idec | RR2P | RR3PA | ||
| TDM Electric | PB1, PB2, PB3 (таймеры) | - | ||
| ИЭК | - | |||
| ЭКФ | - | |||
| SHRACK | MT-2 | MT-3 | ||
| ABB | CRU...C2L | CRU...C3L | ||
