Описание

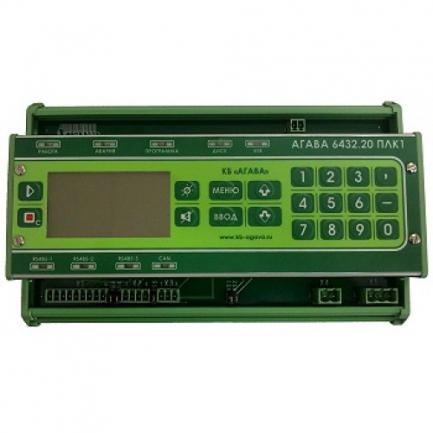

Интеллектуальный шлюз протоколов Modbus-TCP/Modbus-RTU, построенный на базе контроллера АГАВА 6432.20 ПК предназначен для подключения устройств с протоколом передачи modbus-RTU к системам диспетчеризации, в том числе распределенным. Прибор является усовершенствованным аналогом устройств типа Moxa MGate MB3170.
Основные возможности
Кроме базовых возможнойстей АГАВА 6432.20 ПК, шлюз предоставляет следующие возможности:
- опрос подчиненных устройств по протоколу Modbus-RTU, преобразование и передача собранных данных по протоколу Modbus-TCP;
- кэширование переданных данных, что позволяет разгрузить подчиненные устройства на линии RS485 и существенно уменьшеньшить время передачи информации между контроллерами и АРМами в системах диспетчеризации с несколькими ведущими АРМами (и, соответственно, большим трафиком);
разные типы данных кэшируются по-разному - дискретные сигналы запоминаются на небольшое время, например, 100 мс., аналоговые - на бОльшее, например, 1с.; параметры кэширования загружаются из отдельного файла на SD-карте; - возможность параллельного опроса подчиненных устройств одновременно по трем портам RS-485.

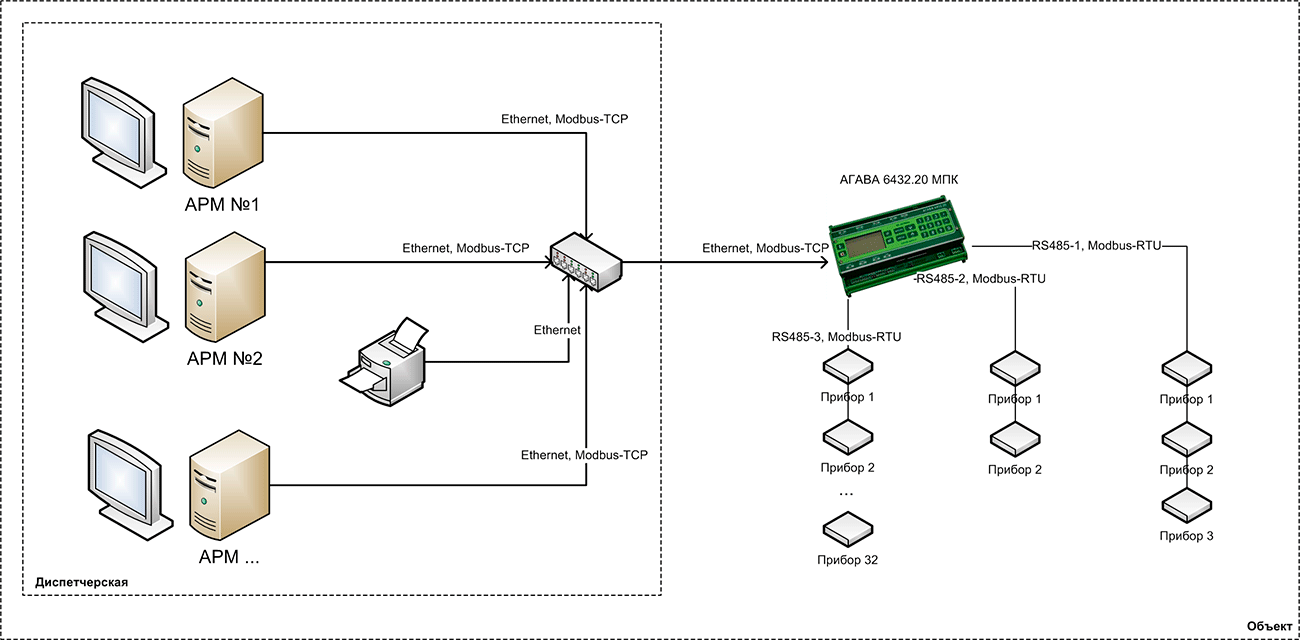

Пример использования АГАВА 6432.20 МПК
Преимущества в сравнении с аналогами:
- возможность кэширования полученных данных;
- работа сразу по нескольким портам;
- операционная система Linux 2.6, благодаря которой возможно объединение нескольких функций в одном устройстве: например, преобразование Modbus-RTU в Modbus-TCP на порту RS485-1, преобразование протокола Меркурий-230 в Modbus-TCP на порту RS485-2 и передача накопленных данных через GPRS через порт RS-232;
- возможность сохранения отладочного журнала на SD-карту;
- возможность использования незадействованных портов под другие задачи;
- благодаря наличию экрана, клавиатуры и SD-катридера, АГАВА 6432.20 ПК, оснащенный программой, является самостоятельным вычислительно-коммуникационным устройством, не зависящим от компьютера и не требующим драйверов;
- наличие встроенного высококачественного импульсного источника питания, работающего в широком диапазоне питающего напряжения. Это позволяет использовать недорогие источники бесперебойного питания для обеспечения безаварийного управления объектом. Встроенный гальванически развязанный датчик питающей сети позволяет прибору определять отсутствие сети, предпринять соответствующие действия, либо корректно завершить работу.
- высокая степень защищенности от электромагнитных помех;
- сниженная стоимость.
