Описание
Индуктивные бесконтактные выключатели серии LK имеют компактный пластиковый корпус для установки на плоскость. Датчики реагируют на появление металлического предмета в зоне их действия.
Индуктивные бесконтактные выключатели серии LK применяются для сигнализации конечного или промежуточного положения металлического объекта в автоматических линиях, станках и т.п. Датчики серии LK предназначены для установки в ограниченном пространстве, а также в случаях, когда установка датчиков в цилиндрическом корпусе невозможна либо затруднена.
Общие технические характеристики прямоугольных индуктивных бесконтактных датчиков (выключателей) серии LK
| Параметр | Значение параметра | ||
| Ширина корпуса 8 мм | Ширина корпуса 10 мм | Ширина корпуса 18 мм | |
| Напряжение питания | 10…30 VDC | 10…30 VDC | 10…30 VDC 10…60 VDC |
| Номинальный ток нагрузки | < 10 мА | ||
| Масимальный ток нагрузки | ≤ 100 мА | ≤ 200 мА | |
| Ток утечки | ≤ 0,01 мА | ||
| Падение напряжения | ≤ 1,5 В | ||
| Защита от перегрузки | да | ||
| Точка срабатывания защиты | 120 мА | 220 мА | |
| Защита от переполюсовки | да | ||
| Защита от короткого замыкания | да | ||
| Гистерезис переключения | ≤ 15 % Sr(1) | ||
| Точность повторения | ≤ 1 % Sr(1) | ||
| Индикация срабатывания | Светодиод | ||
| Материал корпуса | Поликарбонат | ABS пластик | |
| Материал активной части | Поликарбонат | ABS пластик | |
| Температура эксплуатации | -25…+70 °C | ||
| Температурная погрешность | ≤ 10 % Sr(1) | ||
| Степень защиты | IP 67 | ||
| Электрическое подключение | Кабельный вывод, длина 2 м | ||
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.
Таблица выбора прямоугольных индуктивных бесконтактных датчиков (выключателей) серии LK
Ширина корпуса 8 мм
| Габаритный чертеж | Напр. питания | Схема подключения | Коммута- ционная функция | Номин. расс-ние сраб-ния | Макс. частота сраб-ния | Модификация |
 | 10…30 VDC | NPN трехпроводная | NO | 2,5 мм | 500 Гц | LK08M-23.2,5N1.U1.K |
| NC | LK08M-23.2,5N2.U1.K | |||||
| PNP трехпроводная | NO | LK08M-23.2,5P1.U1.K | ||||
| NC | LK08M-23.2,5P2.U1.K | |||||
 | NPN трехпроводная | NO | LKF08M-20.2,5N1.U1.K | |||
| NC | LKF08M-20.2,5N2.U1.K | |||||
| PNP трехпроводная | NO | LKF08M-20.2,5P1.U1.K | ||||
| NC | LKF08M-20.2,5P2.U1.K |

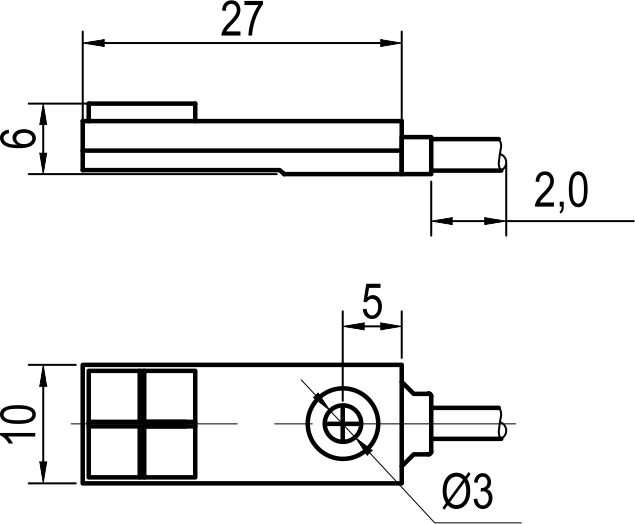

Ширина корпуса 10 мм
| Габаритный чертеж | Напр. питания | Схема подключения | Коммута- ционная функция | Номин. расс-ние сраб-ния | Макс. частота сраб-ния | Модификация |
 | 10…30 VDC | NPN трехпроводная | NO | 2 мм | 500 Гц | LKF10M-27.2N1.U1.K |
| NC | LKF10M-27.2N2.U1.K | |||||
| PNP трехпроводная | NO | LKF10M-27.2P1.U1.K | ||||
| NC | LKF10M-27.2P2.U1.K | |||||
| NPN трехпроводная | NO | 4 мм | LKF10M-27.4N1.U1.K | |||
| NC | LKF10M-27.4N2.U1.K | |||||
| PNP трехпроводная | NO | LKF10M-27.4P1.U1.K | ||||
| NC | LKF10M-27.4P2.U1.K |
Ширина корпуса 18 мм
| Габаритный чертеж | Напр. питания | Схема подключения | Коммута- ционная функция | Номин. расс-ние сраб-ния | Макс. частота сраб-ния | Модификация |
 | 10…30 VDC | NPN трехпроводная | NO | 4 мм | 500 Гц | LK18M-35.4N1.U1.K |
| NC | LK18M-35.4N2.U1.K | |||||
| PNP трехпроводная | NO | LK18M-35.4P1.U1.K | ||||
| NC | LK18M-35.4P2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LK18M-35.4N4.U1.K | ||||
| PNP четырехпроводная | NO+NC | LK18M-35.4P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LK18M-35.4D1.U4.K | |||
| NC | LK18M-35.4D2.U4.K | |||||
| 10…30 VDC | NPN трехпроводная | NO | 12 мм | LK18M-35.12N1.U1.K | ||
| NC | LK18M-35.12N2.U1.K | |||||
| PNP трехпроводная | NO | LK18M-35.12P1.U1.K | ||||
| NC | LK18M-35.12P2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LK18M-35.12N4.U1.K | ||||
| PNP четырехпроводная | NO+NC | LK18M-35.12P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LK18M-35.12D1.U4.K | |||
| NC | LK18M-35.12D2.U4.K |
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK

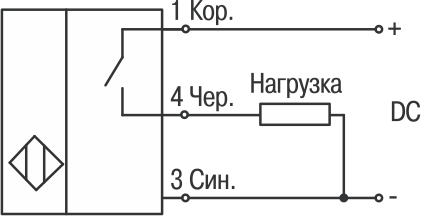

| Трехпроводные, NPN, NO (LK/LKF•M-•.•N1.U•.K) | Трехпроводные, PNP, NO (LK/LKF•M -•.•P1.U•.K) |
 |  |
| Трехпроводные, NPN, NC (LK•M -•.•N2.U1.K) | Трехпроводные, PNP, NC (LK•M -•.•P2.U1.K) |
 |  |
| Четырехпроводные, NPN, NO+NC LK/LKF•M-•.•N4.U1.K | Четырехпроводные, PNP, NO+NC LK/LKF•M-•.•P4.U1.K |
 |  |

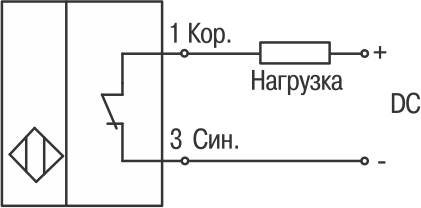

| Двухпроводные, NO LK/LKF•M-•.•D1.U4.K | Двухпроводные, NC LK/LKF•M-•.•D2.U4.K |
 |  |
Структура условного обозначения при заказе
Например: LK18M-35.4N1.U1.K
Вы заказали: Индуктивный датчик с расположением чувствительной части с торца, с прямоугольным корпусом шириной 18 мм, с номинальным расстоянием срабатывания 4 мм; схемой подключения – трехпроводной NPN, коммутационной функцией – NO; напряжением питания 10...30 VDC; кабельным выводом 2 м.
Пример применения датчика серии LK (Контроль натяжения пленки в упаковочном станке)
