Описание
Датчик, имеющий корпус цилиндрической формы и реагирующий на появление металлического предмета в зоне его действия. Для датчиков серии LA зона действия (рабочая область) располагается со стороны торцевой части корпуса и в зависимости от модификации датчика составляет 2, 4, 5, 8, 10 или 15мм. При этом, для срабатывания датчика, непосредственного контакта с контролируемым предметом не требуется.
Особенность индуктивных бесконтактных выключателей серии LA реагировать только на металлические предметы позволяет применять их для контроля конечных и промежуточных положений различных металлических частей механизмов. А высокие значения рабочей частоты переключения датчиков, позволяют успешно использовать их в качестве первичных датчиков скорости совместно с тахометрами и счетчиками импульсов.
Наиболее целесообразно индуктивные выключатели серии LA применять взамен механических конечных выключателей, поскольку отсутствие подвижных частей в выключателях серии LA и их возможность реагировать на расстоянии позволяет значительно повысить ресурс работы механизмов и надежность оборудования в целом.
Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Параметр | Значение параметра | ||||||
| М08 | М12 | М18 | М30 | ||||
| DC | DC | AC | DC | AC | DC | AC | |
| Напряжение питания | 10…30 VDC | 10…30 VDC; 10…60 VDC; | 20…250 VAC | 10…30 VDC; 10…60 VDC; | 20…250 VAC | 10…30 VDC; 10…60 VDC; | 20…250 VAC |
| Номинальный ток нагрузки | ≤ 200 мА | ≤ 200 мА | ≤ 400 мА | ≤ 200 мА | ≤ 400 мА | ≤ 200 мА | ≤ 400 мА |
| Минимальный ток нагрузки | - | - | ≥ 5 мА | - | ≥ 5 мА | - | ≥ 5 мА |
| Ток утечки | ≤ 0,01 мА | ≤ 0,01 мА | ≤ 1,8 мА | ≤ 0,01 мА | ≤ 1,8 мА | ≤ 0,01 мА | ≤ 1,8 мА |
| Падение напряжения | ≤ 2 В | ≤ 1,5 В | ≤ 8 В | ≤ 1,5 В | ≤ 8 В | ≤ 1,5 В | ≤ 8 В |
| Защита от перегрузки | да | да | нет | да | нет | да | нет |
| Точка срабатывания защиты | 220 мА | 220 мА | - | 220 мА | - | 220 мА | - |
| Защита от переполюсовки | да | да | - | да | - | да | - |
| Защита от короткого замыкания | нет | ||||||
| Гистерезис переключения | ≤ 15 % Sr(1) | ||||||
| Точность повторения | ≤ 1 % Sr(1) | ||||||
| Индикация срабатывания | Светодиод | ||||||
| Материал корпуса | Никелированная латунь | ||||||
| Материал активной части | Ударопрочный конструкционный пластик | ||||||
| Температура эксплуатации | -25…+70 °C | ||||||
| Температурная погрешность | ≤ 10 % Sr(1) | ||||||
| Степень защиты | IP 67 | ||||||
| Электрическое подключение | Кабельный вывод, длина 2 м | ||||||
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.
Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута- ционная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
Утапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 1 мм | 500 Гц | LA08-45.1N1.U1.K |
| NC | LA08-45.1N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA08-45.1N4.U1.K | ||||
| PNP трехпроводная | NO | LA08-45.1P1.U1.K | ||||
| NC | LA08-45.1P2.U1.K | |||||
| PNP четырехпроводная | NO+NC | LA08-45.1P4.U1.K | ||||
Неутапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 2 мм | 300 Гц | LA08M-45.2N1.U1.K |
| NC | LA08M-45.2N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA08M-45.2N4.U1.K | ||||
| PNP трехпроводная | NO | LA08M-45.2P1.U1.K | ||||
| NC | LA08M-45.2P2.U1.K | |||||
| PNP четырехпроводная | NO+NC | LA08M-45.2P4.U1. | ||||
Диаметр корпуса 12 мм
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута- ционная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
Утапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 2 мм | 2 кГц | LA12-50.2N1.U1.K |
| NC | LA12-50.2N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA12-50.2N4.U1.K | ||||
| PNP трехпроводная | NO | LA12-50.2P1.U1.K | ||||
| NC | LA12-50.2P2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA12-50.2P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LA12-50.2D1.U4.K | |||
| NC | LA12-50.2D2.U4.K | |||||
 | 20…250 VAC | трехпроводная(2) | NO | 25 Гц | LA12-60.2A1.U7.K | |
| NC | LA12-60.2A2.U7.K | |||||
Неутапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 4 мм | 1 кГц | LA12M-50.4N1.U1.K |
| NC | LA12M-50.4N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA12M-50.4N4.U1.K | ||||
| PNP трехпроводная | NO | LA12M-50.4P1.U1.K | ||||
| NC | LA12M-50.4P2.U1.K | |||||
| PNP четырехпроводная | NO+NC | LA12M-50.4P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LA12M-50.4D1.U4.K | |||
| NC | LA12M-50.4D2.U4.K | |||||
 | 20…250 VAC | трехпроводная(2) | NO | 25 Гц | LA12M-60.4A1.U7.K | |
| NC | LA12M-60.4A2.U7.K | |||||
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 18 мм
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута- ционная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
Утапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 5 мм | 1 кГц | LA18-55.5N1.U1.K |
| NC | LA18-55.5N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA18-55.5N4.U1.K | ||||
| PNP трехпроводная | NO | LA18-55.5P1.U1.K | ||||
| NC | LA18-55.5P2.U1.K | |||||
| PNP четырехпроводная | NO+NC | LA18-55.5P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LA18-55.5D1.U4.K | |||
| NC | LA18-55.5D2.U4.K | |||||
| 20…250 VAC | трехпроводная(2) | NO | 25 Гц | LA18-55.5A1.U7.K | ||
| NC | LA18-55.5A2.U7.K | |||||
Неутапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 8 мм | 500 Гц | LA18M-55.8N1.U1.K |
| NC | LA18M-55.8N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA18M-55.8N4.U1.K | ||||
| PNP трехпроводная | NO | LA18M-55.8P1.U1.K | ||||
| NC | LA18M-55.8P2.U1.K | |||||
| PNP четырехпроводная | NO+NC | LA18M-55.8P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LA18M-55.8D1.U4.K | |||
| NC | LA18M-55.8D2.U4.K | |||||
| 20…250 VAC | трехпроводная(2) | NO | 25 Гц | LA18M-55.8A1.U7.K | ||
| NC | LA18M-55.8A2.U7.K | |||||
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 30 мм
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута- ционная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
Утапливаемое исполнение | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 10 мм | 300 Гц | LA30-55.10N1.U1.K |
| NC | LA30-55.10N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA30-55.10N4.U1.K | ||||
| PNP трехпроводная | NO | LA30-55.10P1.U1.K | ||||
| NC | LA30-55.10P2.U1.K | |||||
| PNP четырехпроводная | NO+NC | LA30-55.10P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LA30-55.10D1.U4.K | |||
| NC | LA30-55.10D2.U4.K | |||||
 | 20…250 VAC | трехпроводная(2) | NO | 25 Гц | LA30-80.10A1.U7.K | |
| NC | LA30-80.10A2.U7.K | |||||
Неутапливаемое исполнение (модификация М) | ||||||
 | 10…30 VDC | NPN трехпроводная | NO | 15 мм | 150 Гц | LA30M-55.15N1.U1.K |
| NC | LA30M-55.15N2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA30M-55.15N4.U1.K | ||||
| PNP трехпроводная | NO | LA30M-55.15P1.U1.K | ||||
| NC | LA30M-55.15P2.U1.K | |||||
| NPN четырехпроводная | NO+NC | LA30M-55.15P4.U1.K | ||||
| 10…60 VDC | двухпроводная | NO | LA30M-55.15D1.U4.K | |||
| NC | LA30M-55.15D2.U4.K | |||||

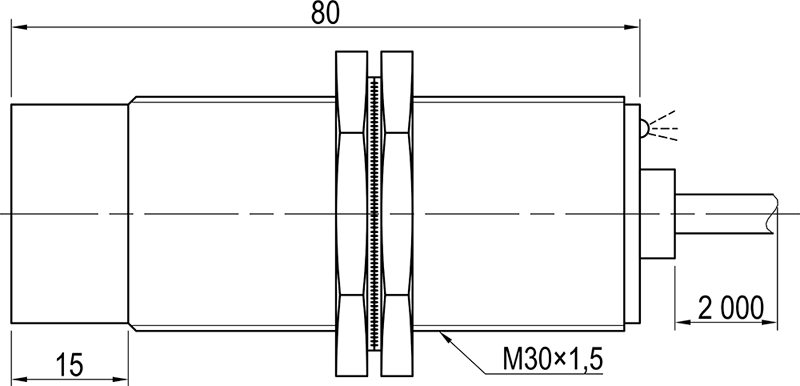

 | 20…250 VAC | трехпроводная(2) | NO | 25 Гц | LA30M-80.15A1.U7.K | |
| NC | LA30M-80.15A2.U7.K | |||||
(2) – третий провод используется для заземления корпуса.
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Датчики постоянного тока | |
| Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) | Трехпроводные, PNP, NO (LA••-•.•P1.U1.K) |
 |  |
| Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) | Трехпроводные, PNP, NC (LA••-•.•P2.U1.K) |
 |  |
| Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) | Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K) |
 |  |
| Двухпроводные, NO (LA••-•.•D1.U4.K) | Двухпроводные, NC (LA••-•.•D2.U4.K) |
 |  |
| Датчики переменного тока | |

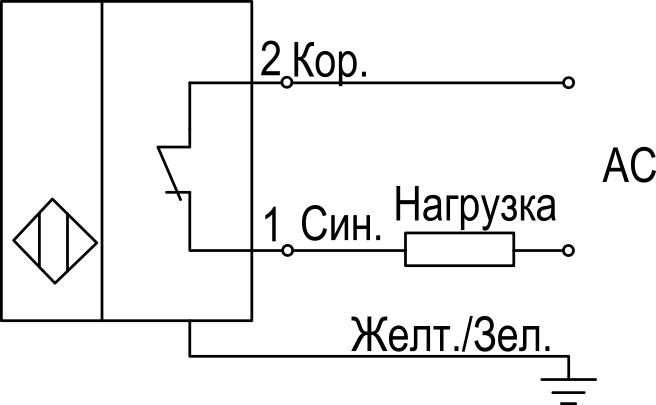

| Трехпроводные, NO (LA••-•.•A1.U7.K) | Трехпроводные, NC (LA••-•.•A2.U7.K) |
 |  |
Структура условного обозначения при заказе
Например: LA12-55.5N1.U1.K
Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
