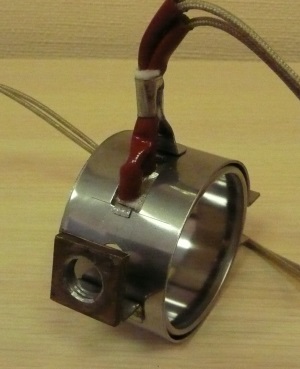

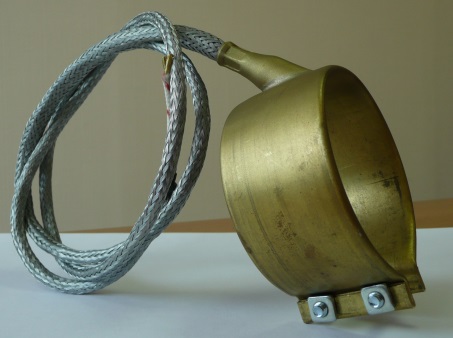

Кольцевой нагреватель. Внутренний обогрев. | Керамический кольцевой нагревательный элемент | Кольцевой нагреватель. Герметичное исполнение | Полухомут нагревательный |
 |  |  |  |

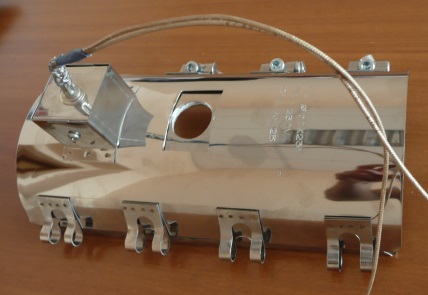

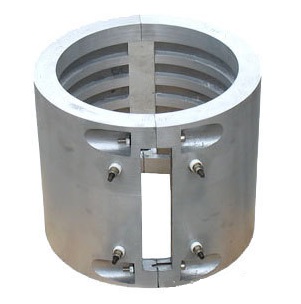

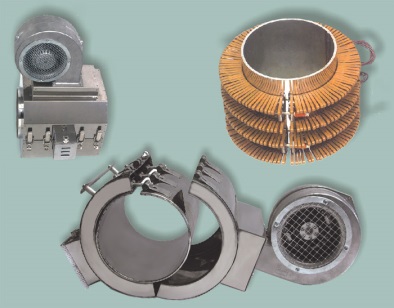

Полукольцевой нагреватель из керамики | Литые Кольцевые нагревательные элементы | Кольцевой нагреватель с воздушным или водяным охлаждением | Кольцевой нагреватель. Внешний обогрев |

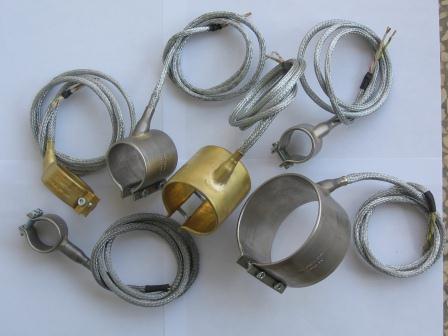

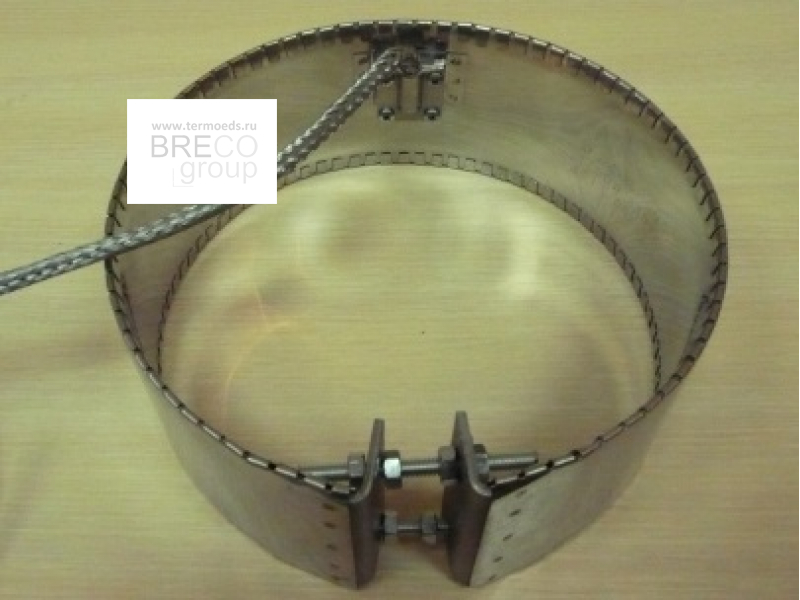

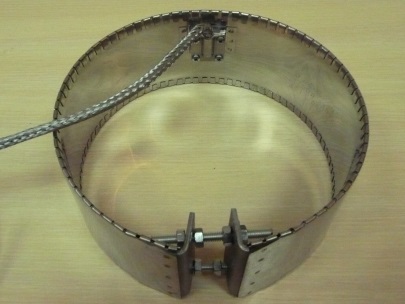

Материал изоляции Миканит
- Допустимая удельная нагрузка: до 4,5 Вт/см2
- Рабочая температура: до 350 гр.С
| резистивная лента (1) обматывается вокруг сердечника (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом нагревателя прокладывается слой миканита (4), что обеспечивается полную электроизоляцию нагревателя. Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5). Надежный контакт нагревателя с обогреваемой деталью обеспечивает хомут (6) с установленными на нем стяжными винтами. |
Особенности исполнения:
Кольцевые нагреватели с изоляцией из миканита представляют собой достаточно жесткую конструкцию. Во избежание возникновения при монтаже изломов и выхода из строя нагревателя, устанавливаются на рабочую поверхность они должны с торцевой поверхности, ослабив стяжные элементы, но не разгибая нагреватель. В случае если такой монтаж не возможен, нагреватели могут быть изготовлены из двух полуколец. Полукольцевые нагреватели являются независимыми друг от друга, имеют свой контактный вывод для подключения и стяжные элементы. В случае выхода из строя одного полукольца к замене подлежит только одно полукольцо которое с легкостью продолжит работу в сборе с оставшимся полукольцом.
При монтаже и эксплуатации кольцевых и полукольцевых нагревательных элементов особое внимание следует обратить на обеспечение плотного контакта рабочей греющей поверхности нагревателей с обогреваемой деталью.

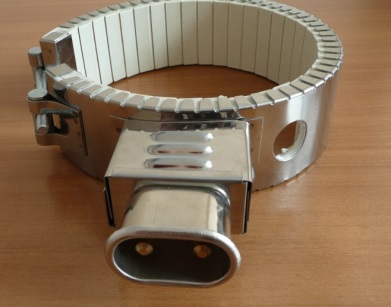

Материал изоляции Керамика
- Допустимая удельная нагрузка: до 8,0 Вт/см2
- Рабочая температура: до 600 гр.С

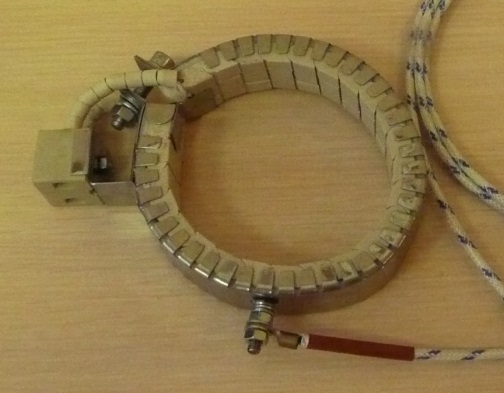

 | В нагревателях с изоляцией из керамики предварительно навитая спираль из резистивной проволоки (1) укладывается в каналы керамических изоляторов (2). Набор керамических изоляторов со спиралью внутри укладывается в хомут из нержавеющей стали (3). Для сокращения теплопотерь между хомутом и керамикой прокладывается слой теплоизолятора (4). Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5). |
Особенности исполнения:
В отличии от нагревателей с миканитовой изоляцией для керамики не требуется плотный прижим, можно заложить больше мощности и использовать при более высоких температурах до 600гр.С.

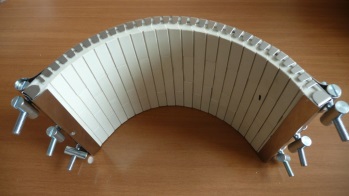

Кольцевые нагреватели из наборной керамики можно монтировать с торца и разгибать, чтобы смонтировать на нужном труднодоступном участке. В полукольцевом исполнении изготавливается в редких случаях, при технологических особенностях оборудования.
Технические характеристики:
- Посадочный диаметр: 25-1000мм
- Ширина: от 15мм
- Напряжение питания: 12В, 24В, 36В, 110В, 220В, 380В и другие значения по запросу.
- Мощность: Рассчитывается согласно допустимой удельной нагрузкой по мощности или изготавливается по требуемым характеристикам заказчика.
Конструктивные особенности исполнения и наличия дополнительных элементов:
 |  |  |

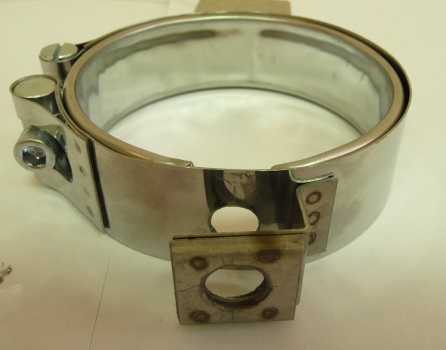

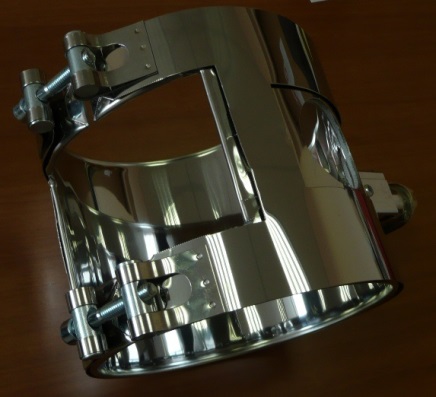

Отверстия | Вырезы | Встроенные термопары |
 |  |  |

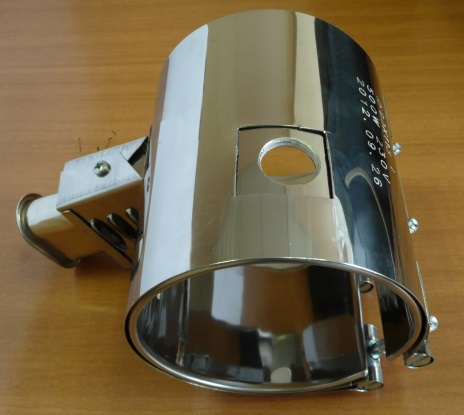

Держатели термопар | Нестандартные элементы | Герметичное исполнение |

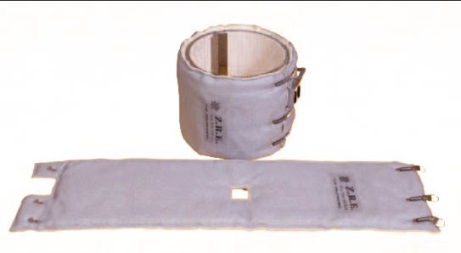

Рекомендуем для обеспечения безопасности сотрудников находящихся в близи работающих нагревательных элементов, а также для снижения потребляемой мощности нагревателей использовать в комплекте с нагревательными элементами термочехлы.
Контактные выводы для подключения питания:
 |  |  |  |  |
Клеммная колодка | Клеммная колодка в коробе | Двухконтактный разъем | Трехконтактный разъем | Под углом, диаметром до 100мм |
 |  |  |  |  |
шпильки | Шпильки в коробе | Шпильки на коробе | Провод на коробе | Провод в толщину |
Особенности хомутовых нагревателей
Функцию электронагрева изделие выполняет благодаря специальным нагревателям, которые встроены в ТЭН. Для лучшей продуктивности, мы предлагаем оборудовать кольцевой хомутовый элемент специальной термопарой. Кроме того, заказчик сам выбирает, какого типа ему необходимо купить нагреватель, ведь они бывают в нескольких вариациях, в зависимости от используемого изолятора, а именно:
- с миканитом;
- с керамикой;
Последний вариант, в свою очередь, является лучшим выбором для тех предприятий, где используется такое оборудование как экструдер, литьевые машины, термопластавтоматы(ТПА) и требуется постоянная замена кольцевых нагревательных элементов.
