- Управление мощностью методом фазо-импульсного управления.
- Цифровой помехозащищенный протокол обмена данными с регулятором ТЕРМОДАТ.
- Коммутация токов до 50А.
- Большой ресурс по числу коммутаций
Описание

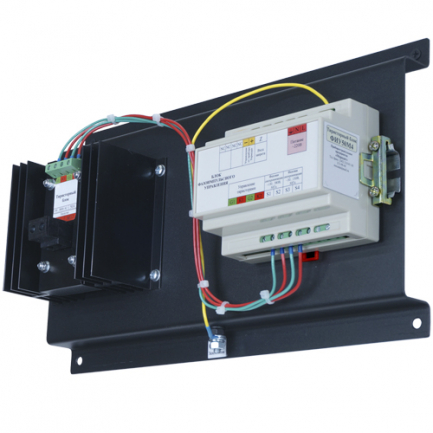

Прибор состоит из радиатора, закрепленной на нем платы с тиристорами и блока ФИУ, установленные на металлическом основании. Микроконтроллерный блок управления ФИУ рассчитывает угол открытия тиристоров исходя из мощности, заданной регулятором ТЕРМОДАТ. Значение мощности передается в цифровом виде по помехозащищенному протоколу. Тиристоры открываются в момент, когда напряжение на них близко к нулю, поэтому прибор создает минимальные помехи в сети.
Функциональные возможности
Технические характеристики
| Количество коммутируемых фаз | 1 |
| Управляющий сигнал | 5…30 В, цифровой |
| Ток управляющего сигнала | 20 мА |
| Время срабатывания | < 10 мс |
| Напряжение пробоя вход-выход | 1000 В |
| Максимальный коммутируемый ток (на фазу) | 50 А |
| Коммутируемое напряжение | 30…380 В, AC |
| Тепловыделение | < 55 Вт |
| Силовой элемент | тиристоры |
| Активное охлаждение | нет |
| Защита от расфазировки | нет |
| Входы управления | |
| Т-вход (аналоговый) | нет |
| Т-вход (цифровой) | да |
| Аналоговый (0…5 мА) | нет |
| Аналоговый (4…20 мА) | нет |
| Внешние кнопки | нет |
| Переменный резистор | нет |
| Вход запрета | нет |
| Методы регулирования | |
| ФИУ | да |
| ШИМ | нет |
| РСП | нет |
| Монтаж | |
| Открытый | нет |
| В силовой шкаф | да |
| Габаритные размеры | |
| Длина основания | 340 мм |
| Ширина основания | 200 мм |
| Высота конструкции | < 105 мм |
| Условия эксплуатации | |
| Температура окружающей среды | 0…+50 °С |
| Относительная влажность воздуха (при 30°С) | < 95% |
| Воздействие прямых солнечных лучей | не допускается |
