Описание

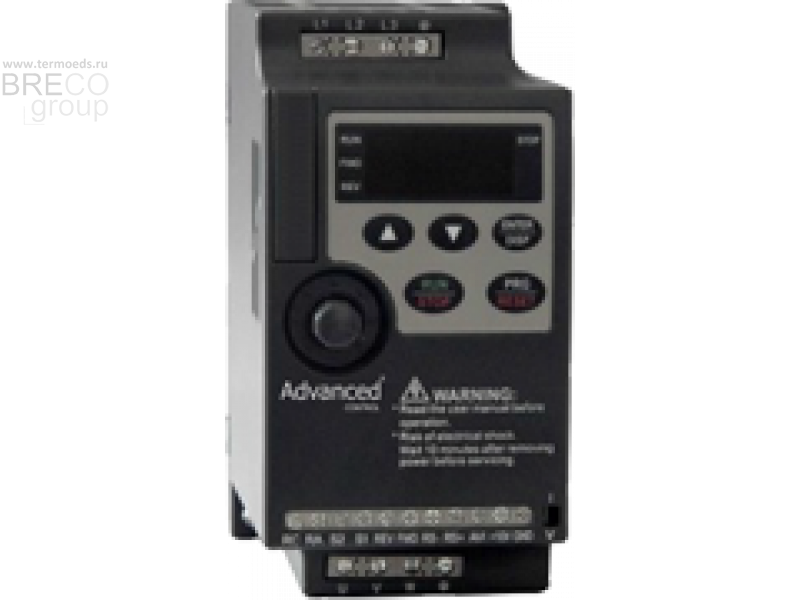

Скалярные преобразователи частоты Advanced Control серии E200 и E400 предназначены для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).
Отличительные особенности:
- - Управление по характеристике U/f
- - Встроенный пульт управления
- - Перегрузочная способность: 150% от номинального тока в течение 60 с
- - 4 цифровых многофункциональных программируемых входов
- - 2 аналоговых входа (4-20мА, -10/+10В)
- - 1 релейный и 1 цифровой (с открытым коллектором)
- - 1 аналоговый выход для подключения стрелочного прибора
- - Крепление на DIN-рейку
Спецификация
Модель | Входное напряжение, В | Мощность двигателя, кВт | Выходной ток, А | Перегрузочная способность (60с), А |
ADV 0.40 E200-M | 1 фаза 220В | 0,4 | 2,5 | 3,75 |
ADV 0.75 E200-M | 0,75 | 5,0 | 7,5 | |
ADV 1.50 E200-M | 1,5 | 7,0 | 10,5 | |
ADV 2.20 E200-M | 2,2 | 11,0 | 16,5 | |
ADV 0.75 E400-M | 3 фазы 380В | 0,75 | 2,7 | 4,05 |
ADV 1.50 E400-M | 1,5 | 4,0 | 6,0 | |
ADV 2.20 E400-M | 2,2 | 5,0 | 7,5 | |
ADV 4.00 E400-M | 4,0 | 8,6 | 12,9 | |
ADV 5.50 E400-M | 5,5 | 12,5 | 18,75 | |
ADV 7.50 E400-M | 7,5 | 17,5 | 26,5 | |
ADV 11.0 E400-M | 11 | 24,0 | 36,0 | |
ADV 15.0 E400-M | 15 | 33,0 | 49,5 | |
ADV 18.5 E400-M | 18,5 | 40,0 | 60,0 | |
ADV 22.0 E400-M | 22 | 47,0 | 70,5 |
Технические характеристики
Вход | Номинальное напряжение и частота | 1 фаза 220 В AC, 50/60 Гц 3 фазы 380 В AC, 50/60 Гц |
Допустимый диапазон напряжения | 1 фаза 170~240 В AC 3 фазы 330~440 В АС | |
Выход | Напряжение | 0~220 В AC 0~380 В AC |
Частота | 0~400 Гц | |
Основные функции | Способ управления | Скалярный (V/F) |
Отображение | Заданная частота, выходная частота, выходной ток, направление вращения, скорость вращения, ошибку и т.д. | |
Разрешение установки частоты | Цифровая настройка: 0.01 Гц, аналоговая настройка: 0.1% максимальной выходной частоты | |
Точность вход- ной/выходной частоты | 0,01 Гц | |
Контроль над вращающим моментом | Автоматический: повышение момента может быть установлено автоматически согласно фактической нагрузке; Ручной: 0.0~20.0% | |
Многофункциональный вход | 4 многофункциональных входных терминалов для управления скоростью с 15 шагами, 4 программируемые операции, ускорение и замедление с 4 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. | |
Многофункциональный выход | 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции и т.д. | |
Время разгона/замедления | 0~999.9 с отдельная установка времени ускорения/замедления | |
Дополнительные функции | ПИД-регулирование | встроенное |
Интерфейс RS485 | Стандартный интерфейс RS485 | |
Автоматическая регулировка напряжения | Автоматическое поддержание постоянного выходного напряжения при изменении напряжения питания | |
Способ задания частоты | Аналоговый 0~10 В, 0~20 мA, настройка с помощью потенциометра, настройка через RS485, ВВЕРХ/ВНИЗ настройка и т.д. | |
Защитные функции | Защита от перегрузки | 150% постоянный вращающий момент в течение 1 минуты, защита от перенапряжения/проседания напряжения |
Другие функции защиты | Перегрев, защита от короткого замыкания, от перегрузки по току, защита параметров и т.д. | |
Условия эксплуатации | Температура | -10С ~ 40С (без образования инея) |
Влажность | Макс. 95% (без образования конденсата) | |
Высота | Не более 1000 м над уровнем моря | |
Вибрация | < 0.5G | |
Конструкция | Способ охлаждения | Принудительное воздушное охлаждение |
Схема соединений
Пример применения преобразователей частоты Advanced Control c ПИД-регулировкой
P117=8 восстановление заводских настроек
P007=1 Отображение ПИД (измерение при каждом чтении параметра)
P101=0 Задания частоты с клавиатуры
P102=1 управление пуском с клемм
P210= ток двигателя
P212= скорость двигателя
P213=Количество полюсов двигателя
P600=1 ПИД включен
P602=0 источник задание ПИД (P604)
P603=0 Обратная связь ПИД AVI (0 -20 mA) (J2=I)
P604=50% масштабирование ПИД (величина заданиядавления)
P607=100% коэф. P
P608=0.3s коэф. I
P611=27Гц частота засыпания
P612=5s задержка перед засыпанием
P613=90% значение давления для просыпания
P614=100 отображение величины обратной связи (при датчике 10Бар)
