Описание
Назначение
Датчик давления газа отслеживает изменение заданного параметра. При его достижении запрограммированного значения он отдает сигнал о переключении, выключении или включении электрической цепи. Задать желаемый уровень давления можно посредством специального регулировочного лимба, который оснащен информативной шкалой.
Особенности:
Основными конструктивными особенностями датчика, обеспечивающими его эксплуатационные преимущества, являются следующие характеристики.
- Высокая точность работы за счет наличия регулировочного лимба.
- Электронный микровыключатель обеспечивает долгий срок службы.
- Прибор доступен для ремонта в случае выхода их строя.
Датчик с легкостью заменит реле GW A5 и A6, DG и DL от Kromschroder, а также ДРД от «Термобрест».
Основные технические характеристики
| Макс. рабочее давление | 50кПа |
| Соединение для подачи давления | G1/4 - внутренняя резьба по ISO 228 |
| Измерительное соединение | В металлический корпус встроен штуцер для измерения давления Æ9 |
| Температура окружающей среды,°C | от -15 до +70 |
| Напряжение при переключении | Перем. ток мин.24В макс.250 В Пост. ток мин. 24В макс. 48 В |
| Электрическое соединение | Винтовая клемма |
| Степень защиты, (код IP) | IP 54 |
| Дополнительная температурная погрешность срабатывания на каждые 10°С, не более, % | 2 |
| Наработка на отказ | 67000 час. |
| Масса не более | 0.5 кг |
| Габаритные размеры | 110х72х74 мм. |
Исполнения
Модель | Диапазон регулирования, кПа | мм. вод. ст | Перегрузка, кПа |
|---|---|---|---|
ДРДМ-0,5-ДИ | 0,2-0,5 | 20-50 | 50 |
ДРДМ-1-ДИ | 0,2-1 | 20-100 | 50 |
ДРДМ-5-ДИ | 1-5 | 100-500 | 50 |
ДРДМ-15-ДИ | 3-15 | 300-1500 | 50 |
| ДРДМ-40-ДИ | 5-40 | 500-4000 | 50 |
Допустимый диапазон токов нагрузки
Коммутируемые напряжения | Тип нагрузки | |
|---|---|---|
нагрузка активная | нагрузка индуктивная, сos =0,6 | |
24В, 50Гц; 220В, 50Гц | min: 0,02 max: 4 | min: 0,02 max: 2 |
24В; 48В постоянный ток | min: 0,02 max:1 | min:0,02 max: 0.5 |
Схема внешних подключений

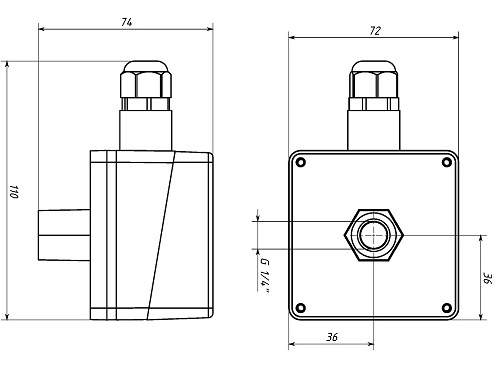

Габаритные и установочные размеры
