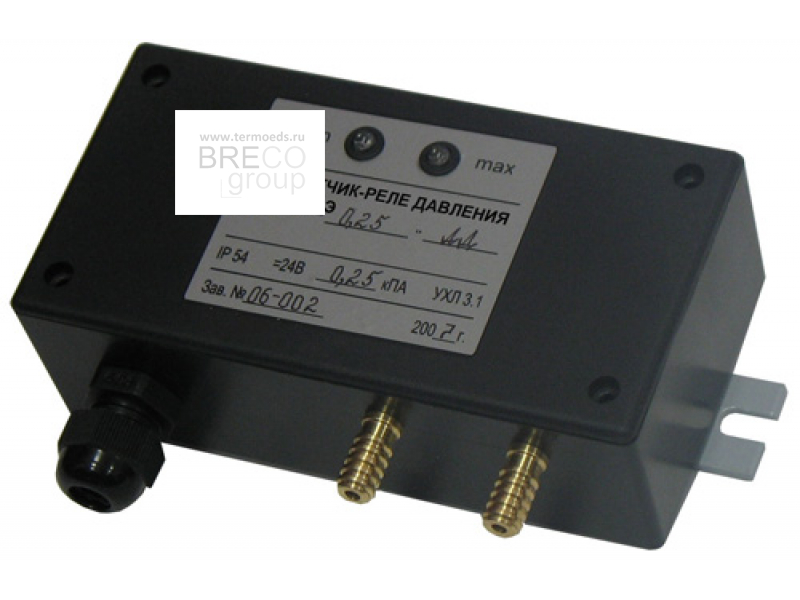

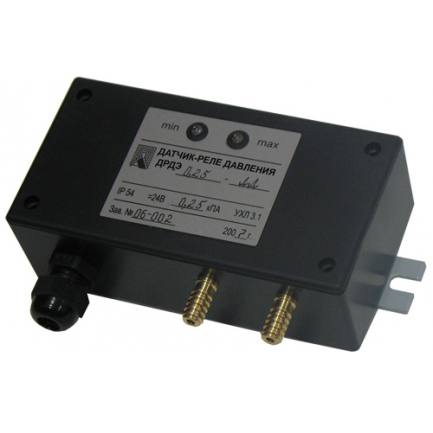

Описание
Назначение
Для индикации и коммутации электрических цепей при выходе действительного значения избыточного, вакуумметрического давления, перепада давлений (модель ДРДЭ-хх-ДД), давления-разрежения (тягонапоромер модель ДРДЭ-хх-ДИВ), за пределы диапазона, задаваемого двумя независимыми уставками.
Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции, в системах защиты и сигнализации горелочных устройств и в других отраслях.
Рабочая среда – воздух, природный газ, нейтральные газы.
Преимущества:
- Независимость задания пределов 2-я уставками.
- Фильтрация колебаний давлений.
- Большие допустимые перегрузки.
- Высокая точность настройки (гистерезис – 1 % от номинального давления).
- При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.
Рабочий диапазон
| Модель | Рабочий диапазон (уставки) | Перегрузка, кПа | |
|---|---|---|---|
| кПа | мм. вод. ст. | ||
| ДРДЭ-0,25-ДД | 0-0,25 | 0-25 | 10 |
| ДРДЭ-0,5-ДД | 0-0,5 | 0-50 | 50 |
| ДРДЭ-2,5-ДД | 0-2,5 | 0-250 | 50 |
| ДРДЭ-10-ДД | 0-10 | 0-1000 | 100 |
| ДРДЭ-50-ДД | 0-50 | 0-5000 | 250 |
| ДРДЭ-100-ДД | 0-100 | 0-10000 | 250 |
| ДРДЭ-0,125-ДИВ | ±0,125 | ±12,5 | 10 |
| ДРДЭ-0,25-ДИВ | ±0,25 | ±25 | 10 |
Технические данные ДРДЭ
| Предел допустимой основной погрешности, % | ± 1 |
| Гистерезис (прямой-обратный ход), не более, % | 1 |
| Пределы перенастройки, % | от 5 до 100 |
| Выходные сигналы | переключающиеся «сухие» (беспотенциальные) контакты электромагнитного реле |
| Допустимый ток на контактах выходных реле при напряжении ~220В частотой 50 Гц и 30В постоянного тока, не более А | 2 |
| Время срабатывания реле, не более, с | 2 |
| Напряжение питания, (постоянный или переменный ток), В: | 24 |
| Допустимая перегрузка выходов – «сухой контакт» | ≈220В, 1А; =30В, 2 А |
| Быстродействие, с . не более | 1 |
| Климатическое исполнение | УХЛ3.1. |
| Рабочая температура окружающей среды, °С | от – 40 до +60 |
| Степень защиты | IP54 |
| Габаритные размеры, мм: длина х ширина х высота | 160х94х44 |
| Масса, кг, не более | 0,5 |

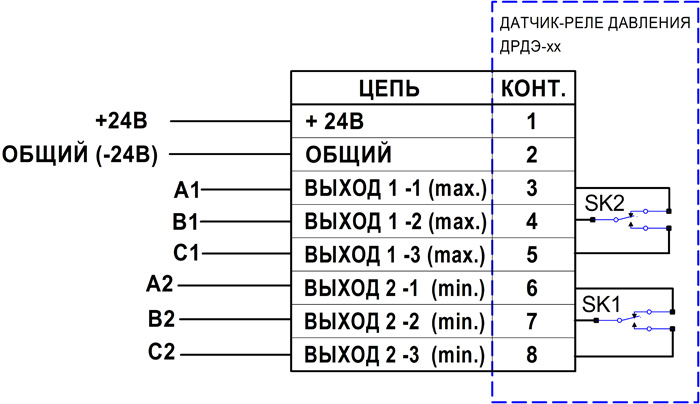

Схема внешних подключений
Элементы индикации и управления:
- индикатор max, срабатывания реле при достижении максимального уровня давления;
- индикатор min, срабатывания реле при достижении минимального уровня давления;
- резистор max и min, установки пределов срабатывания;
- схема контактов реле на съемной лицевой панели прибора;
Выходной сигнал – две пары переключающихся «сухих» контактов электромагнитного реле. Одна пара срабатывает при достижении верхнего предела давления, другая пара – при достижении нижнего предела давления.
| Давление Р | Уставка Р1 «min» | Уставка Р2 «max» | Состояние реле К2 | Состояние реле К1 |
|---|---|---|---|---|
| Р < P1 | Р1 | Р2 | Включено* | Отключено |
| Р1 < Р < P2 | Р1 | Р2 | Отключено | Отключено |
| Р > P2 | Р1 | Р2 | Отключено | Включено** |

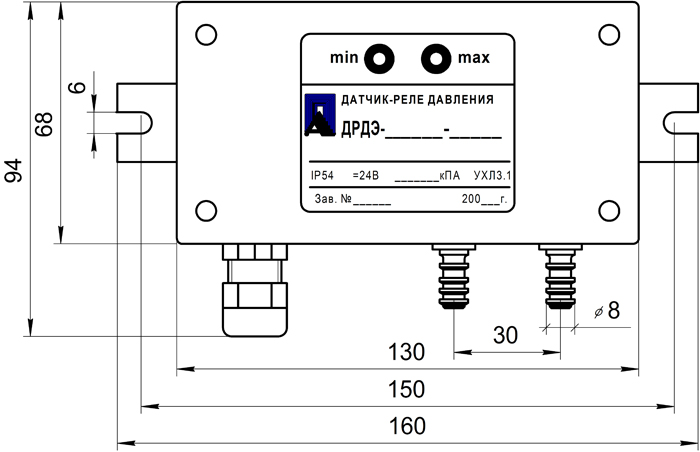

Габаритные и установочные размеры
