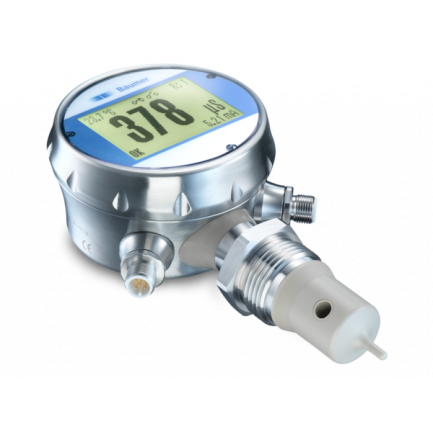

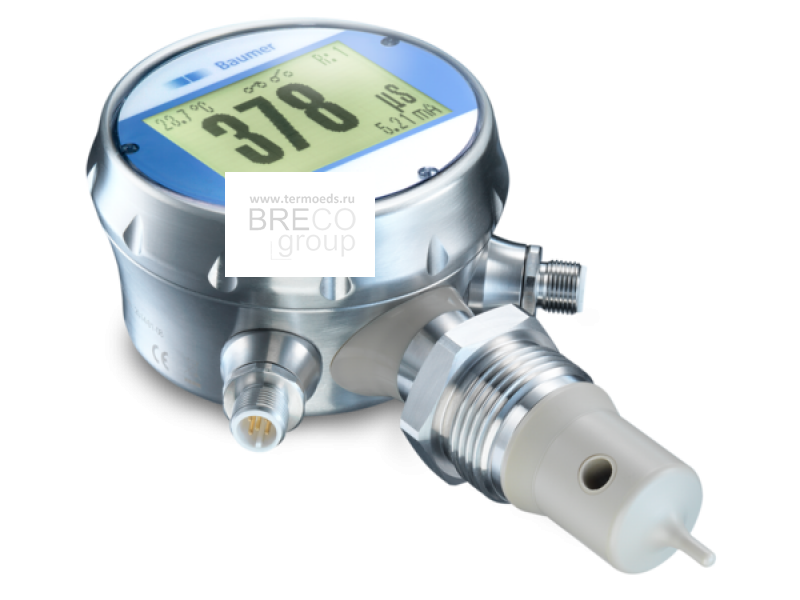

Описание
Основные особенности датчиков AFI4
- Диапазон от 500 мкСм/смдо 1000 мСм/см
- Гигиеническое исполнение по стандартам 3-A и EHEDG
- Встроенный графический дисплей CombiView DFON с сенсорным управлением
- Мгновенная реакция на изменение температуры среды
- Простое программирование с FlexProgrammer 9701
- AFI5 -исполнение с разнесенным корпусом
- Два отдельных выхода 4...20 мА для концентрации (проводимости) и температуры
Применение
- Контроль процесса СИП-мойки (Clean-in-place (CIP))
- Контроль оборудования розлива
- Определение границы раздела сред
- Системы водоциркуляции >50 мкСм/см
Технические характеристики датчиков AFI4
Размеры AFI4

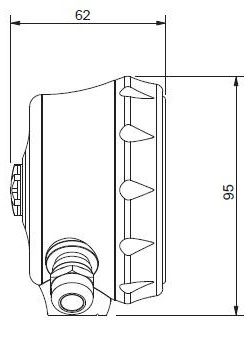

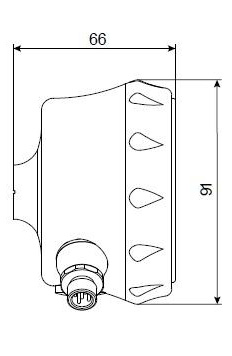

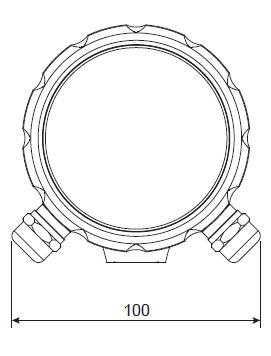

| Вид спереди | Вид сборку, версия со штуцером снизу | Вид сборку, версия со штуцером сзади |
 |  |
|

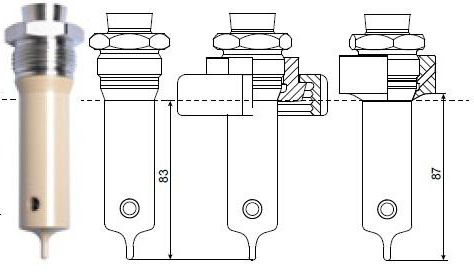

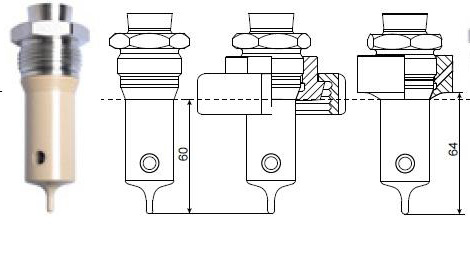

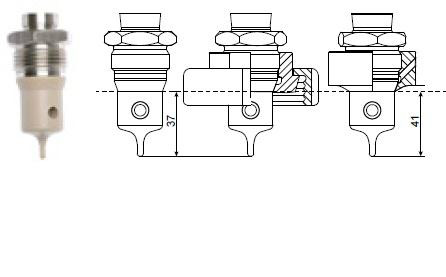

| Короткая версия 37 мм для исполнения 3-A 41 мм | Стандартная версия 60 мм для исполнения 3-A 63 мм | Длинная версия 83 мм для исполнения 3-A 87 мм |
 |  |  |
Электрическое соединение датчиков концентрации AFI4
Соединение с левой стороны корпуса
Левая сторона, разъем М12х1, 4pin1
| 1 | Коричневый | Питание (+) | 15...35 В пост.тока |
| 2 | Белый | Конд. (-) | 4...20 мА |
| 3 | Синий | Питание (-) | 15...35 В пост. тока |
| 4 | Черный | Конд. (+) | 4...20 мА |
Соединение с правой стороны корпуса
Правая сторона разъем М12х1, 4pin1
| 1 | Коричневый | R1 | Внешний вход |
| 2 | Белый | Темп. (-) | 4...20 мА |
| 3 | Синий | R2 | Внешний вход |
| 4 | Черный | Темп. (+) | 4...20 мА |
Примечание: Пин 2 в левом и пин 2 в правом разъемем огут быть использованы в качестве общего как для Проводимости так и для Температурного выхода 4...20 мА.
Соединение с правой стороны с релейным выходом
Правая сторона M12, 8-пиновый коннектор
| 1 | Белый | R1 | Внешний вход 4...20 мА |
| 2 | Коричневый | Темп. (+) | |
| 3 | Зеленый | Реле2 | |
| 4 | Желтый | Реле2 | |
| 5 | Серый | Реле1 | |
| 6 | Красный | Реле1 | |
| 7 | Синий | Темп. (-) | 4...20 мА Внешний вход |
| 8 | Красный | R2 |
Примечание: Пин 2 в левом и пин 2 в правом разъеме могут быть использованы в качестве общего как для Проводимости так и для Температурного выхода 4...20 мА.
Принцип работы датчиков
Измерительный модуль изготовлен из ПЭЭК. Через отверстие в корпусе модуля протекает среда. Вокруг отверстия смонтированы две катушки. На первичную катушку подается переменное напряжение, а вторичная катушка получает электрический импульс через среду и генерирует напряжение. Величина этого напряжения зависит от проводимости среды. Этот сигнал усиливается и преобразуется в линейный аналоговый 4...20 мА выходной сигнал. Также в наконечник корпуса встроен датчик Pt100. Он измеряет температуру среды и эти показания используются для температурной компенсации сигнала проводимости, который зависит от температуры. Измеряемая величина с датчика Pt100 выдается в виде аналогового выходного сигнала 4...20 мА. Катушки и датчик встроены в корпус из ПЭЭК, с шероховатостью поверхности (Ra) <0,8 мкм., вследствии чего могут применяться для гигиенических процессов или для использования в концентрированных кислотах и щелочах.
