Описание
ТУ 4211-018-39375199-00
Область применения
Малогабаритные подшипники и поверхности твердых тел, работающих в масляной среде в условиях повышенной вибрации, а также корпуса и головки термопластавтоматов (червячных прессов для переработки пластмасс и резиновых смесей).
Конструктивные особенности

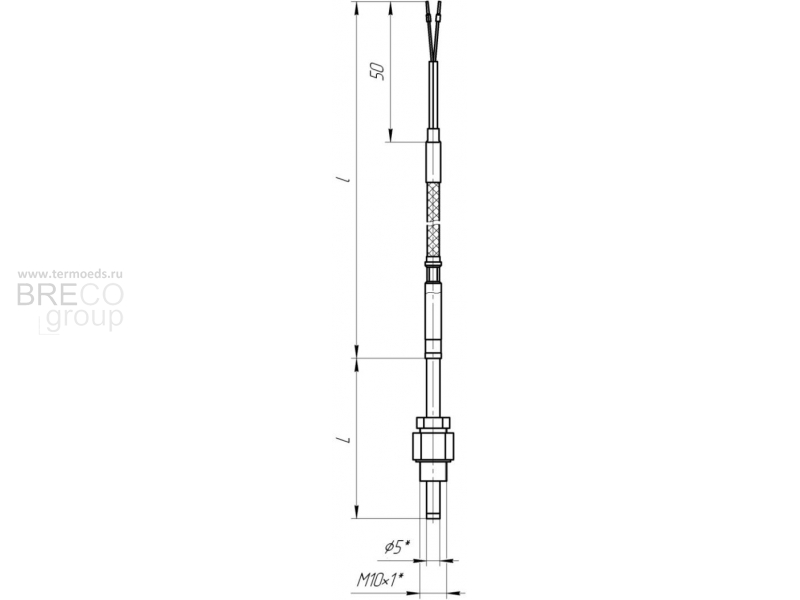

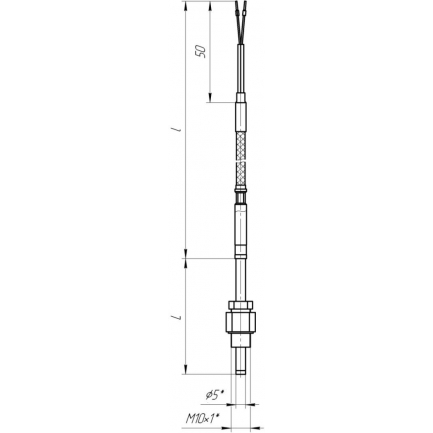

Без клеммной головки, защитная арматура с подвижным штуцером М10×1. Термопреобразователь соединяется с вторичным прибором компенсационным кабелем.
Номинальное давление
Монтажные элементы рассчитаны на PN=0,4 МПа.
Диапазон измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
L | С10 | от -40 до 400 | 300 |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | Вспомогательный размер, l, мм |
ТХКв-2088-08 | 1И | 8 | 60, 80, 100, 120,160, 200, 250, 320 | От 2000 до 6000 |
| Пример обозначения при заказе | |||||||||
| ТХКв-2088-08 | – | 100/2000 | С | – | 2 | – | 2 | – | С10 |
1 |
| 2 | 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя;
- Длина монтажной части, L / вспомогательная длина, l;
- Материал оболочки кабеля: С – силикон, Ф – фторопласт, без литеры – в оплетке;
- Класс допуска: 2;
- Изоляция рабочего спая: «1» - изолированный; «2» - неизолированный;
- Материал защитной арматуры
