Описание
ТУ 4211-018-39375199-00
Область применения
Погружные термопреобразователи общего назначения.

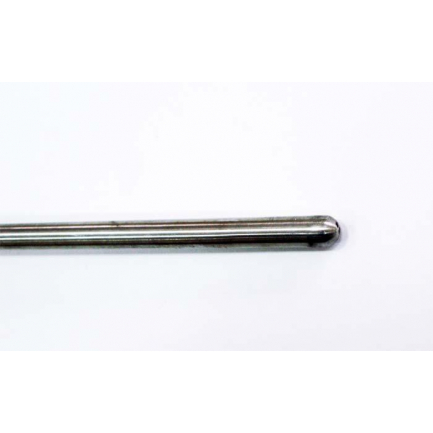

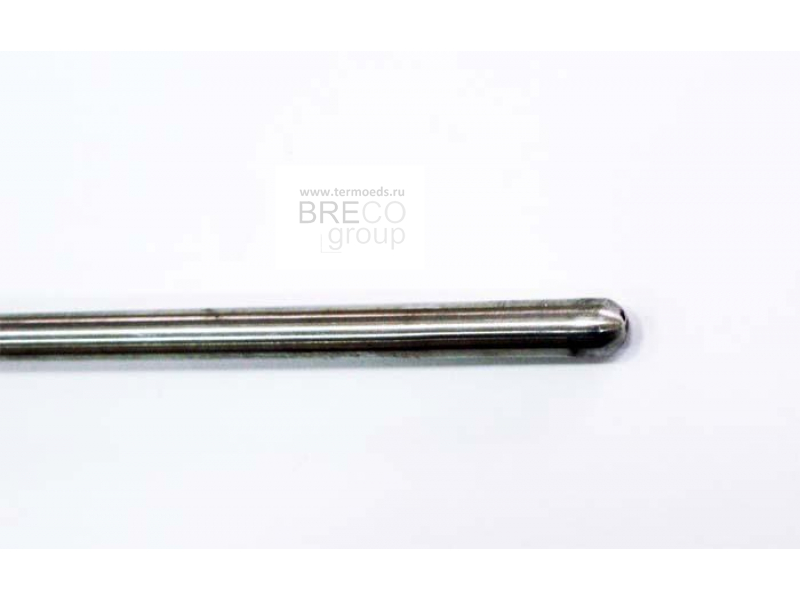

Конструктивные особенности

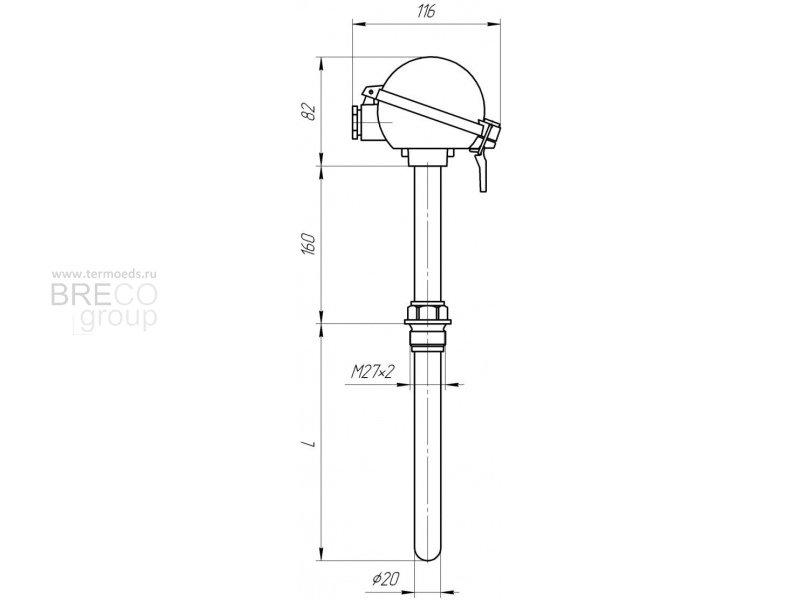

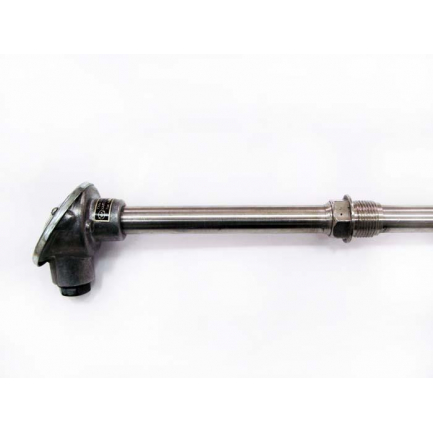

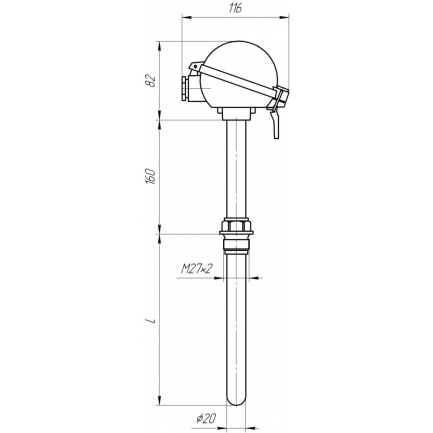

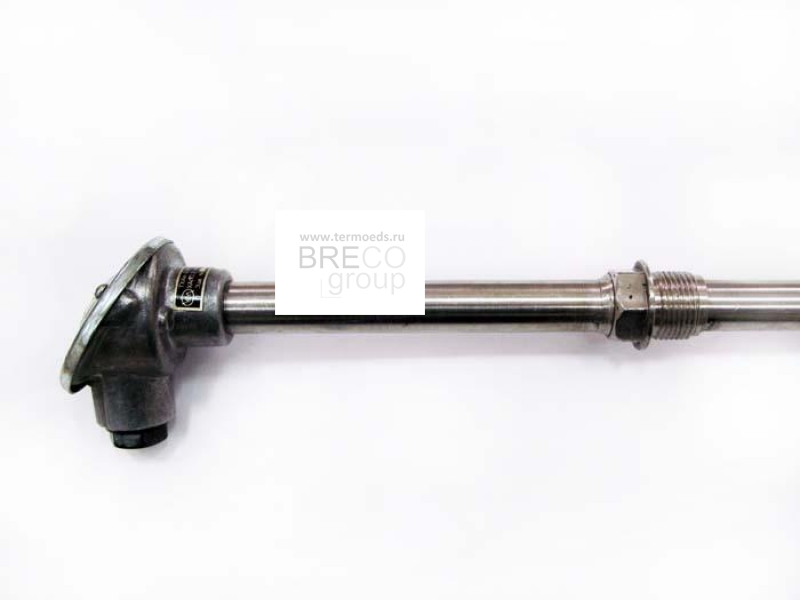

- ТХАв/ТХКв-2388-02: защитная арматура с неподвижным штуцером, материал клеммной головки – алюминиевый сплав;
- ТХАв/ТХКв-2388-02С: то же, что и ТХАв/ТХКв-2388-02, но для снижения стоимости половина монтажной длины (от рабочего конца до середины) выполняется из жаростойкой стали, а остальная часть – из стали 12Х18Н10Т. По желанию заказчика соотношение длин может быть другим и при заказе указывается в явном виде.
Номинальное давление
Монтажные элементы рассчитаны на PN=16 МПа
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С10 | от -40 до 800 | 600 |
С13 | от -40 до 900 | 700 | |
Т00, Т18 | от -40 до 1000 | 800 | |
Т45, Т78 | от -40 до 1200 | 900 | |
L | С10, С13 | от -40 до 600 | 450 |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Диаметр защитной арматуры, d, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТХАв/ТХКв-2388-02, ТХАв/ТХКв-2388-02С | 1И, 2И | 20 | 60 | 160, 200, 320, 400, 500, 630, 800, 1000,1250 |
Пример обозначения при заказе | ||||||||||
| ТХАв-2388-02 | – | 400 | – | 1 | – | 1 | – | 1 | – | С10 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» - изолированный
- Количество рабочих спаев: 1 или 2.
- Материал защитной арматуры
