Описание
ТУ 4211-018-39375199-00
Область применения
Погружные термопреобразователи общего назначения.

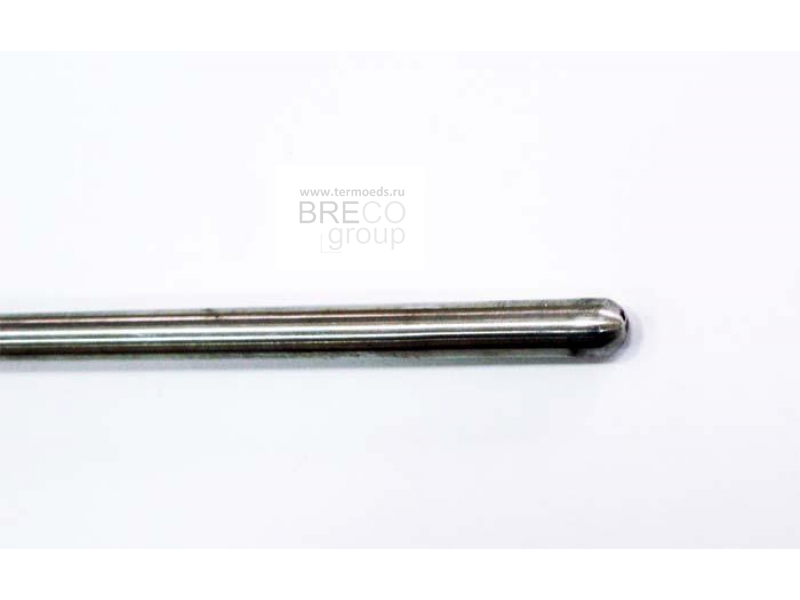

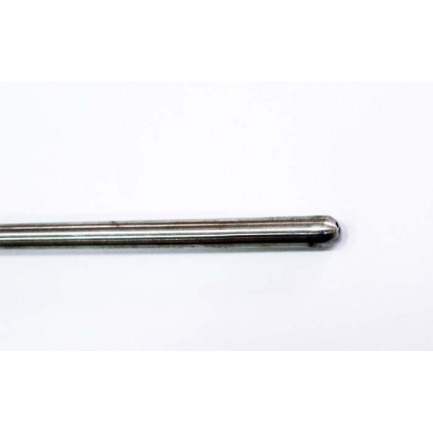

Конструктивные особенности

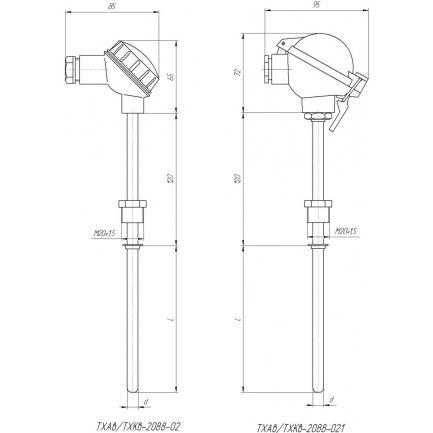

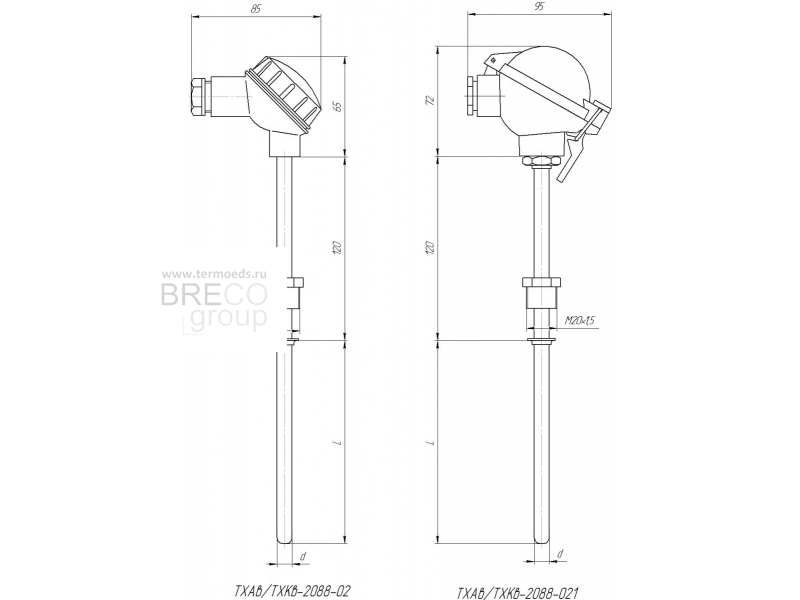

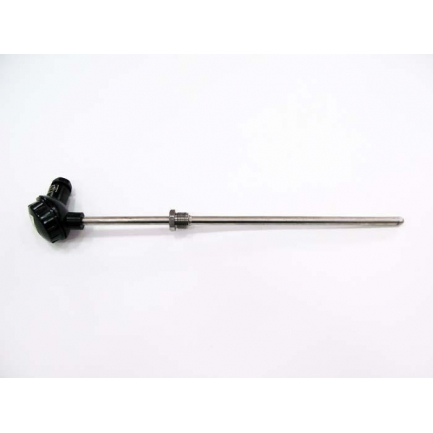

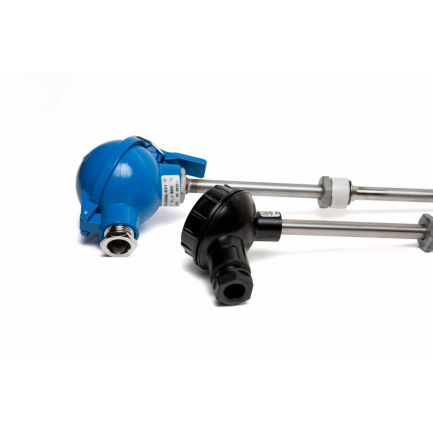

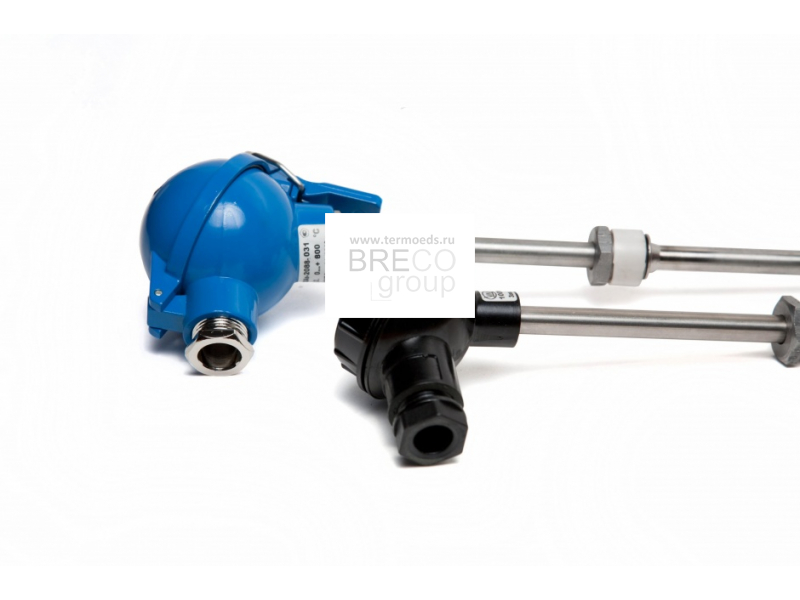

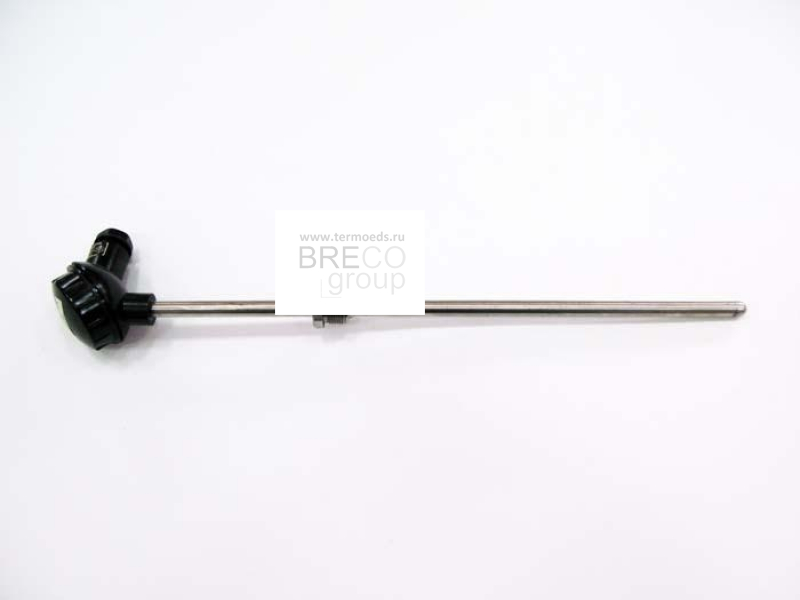

- ТХАв/ТХКв -2088-02: защитная арматура со штуцером М20×1,5; материал клеммной головки – фенопласт;

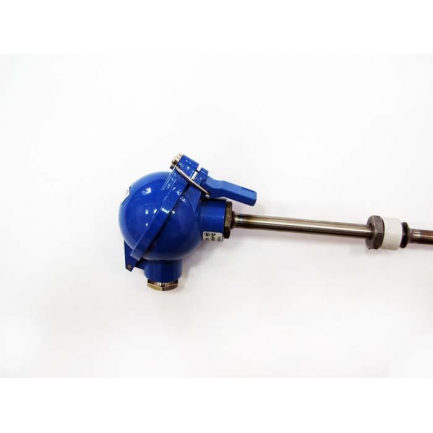

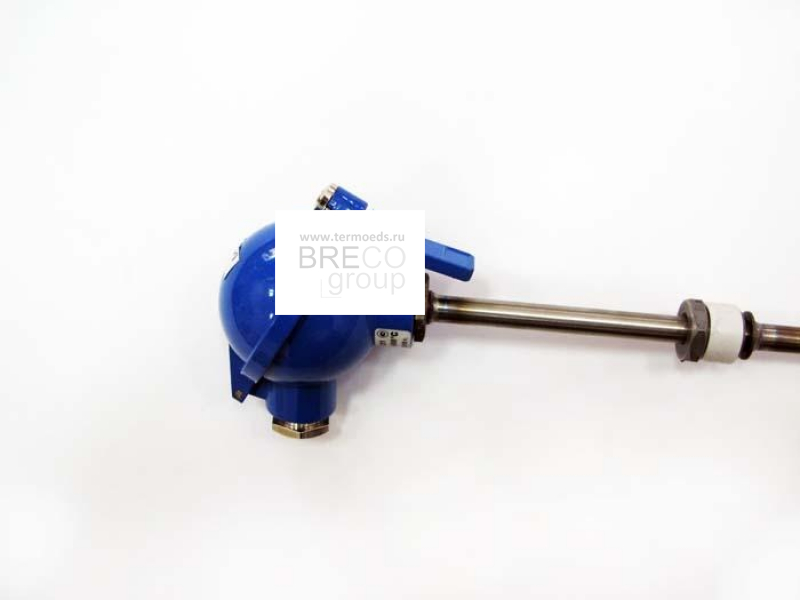

- ТХАв/ТХКв-2088-021: то же, что и ТХАв/ТХКв-2088-02, но головка из алюминиевого сплава.
Номинальное давление
Монтажные элементы рассчитаны на PN= 6,3 МПа.
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С10 | от -40 до 800 | 600 |
С13 | от -40 до 900 | 700 | |
Т18 | от -40 до 1000 | 800 | |
Т45 | от -40 до 1100 | 800 | |
L | С10, С13 | от -40 до 600 | 450 |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Диаметр защитной арматуры, d, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТХАв/ТХКв-2088-02, ТХАв/ТХКв-2088-021 | 1И, 2И | 8 | 15 | 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 |
10 | 20 | 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
Пример обозначения при заказе | |||||||||||
| ТХАв-2088-021 | – | 250 | – | 2 | – | 1 | – | 2 | – | С10 | (d=8 мм) |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
|
- Тип и модификация термопреобразователя;
- Длина монтажной части, L;
- Класс допуска, 1 или 2;
- Изоляция рабочего спая: «1» - изолированный;
- Количество рабочих спаев: 1 или 2;
- Материал защитной арматуры;
Примечание: по умолчанию диаметр защитной арматуры d=10 мм. При заказе с d=8 мм, диаметр указывать в явном виде
