Описание
ТУ 4211-018-39375199-00
Область применения
Измерение температуры перегретого пара в пульсирующем потоке, движущемся со скоростью до 60 м/с при рабочем давлении до 25,5 МПа в газо- и паротурбинных установках.

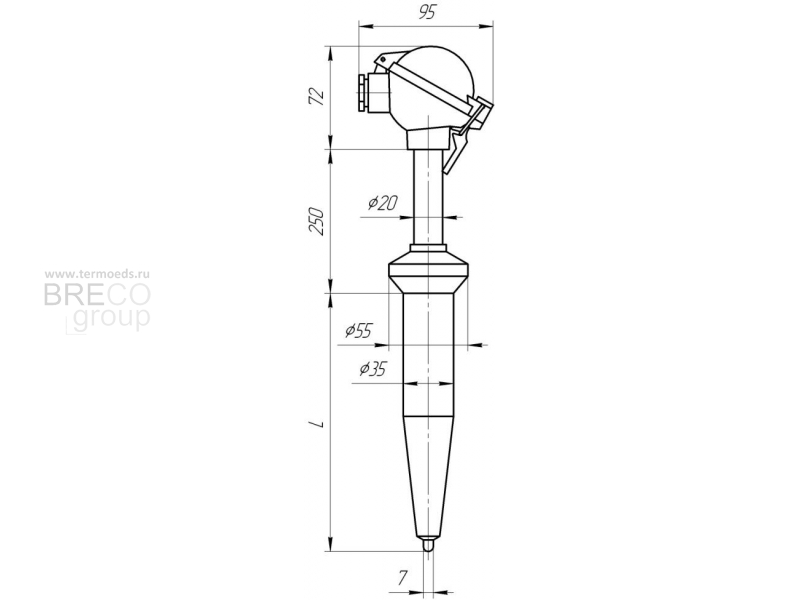

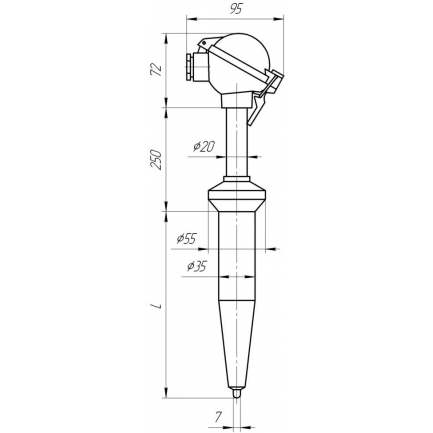

Конструктивные особенности
Защитная арматура без штуцера, материал арматуры – сталь 12Х1МФ или 12Х18Н10Т, материал головки – алюминиевый сплав.
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | Смф | от 0 до 600 | 450 |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТХАв-2388-07 | 1Н | 15 | 80, 100, 120, 160, 200 |
| Пример обозначения при заказе | ||||||||||
| ТХАв-2388-07 | – | 200 | – | 2 | – | 2 | – | 1 | – | Смф |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- Класс допуска: 2
- Изоляция рабочего спая: «2» - неизолированный
- Количество рабочих спаев: 1.
- Материал защитной арматуры
