Описание
ТУ 4211-018-39375199-00
Область применения
Термопреобразователи предназначены для измерения температуры в обжиговых печах огнеупорного производства.

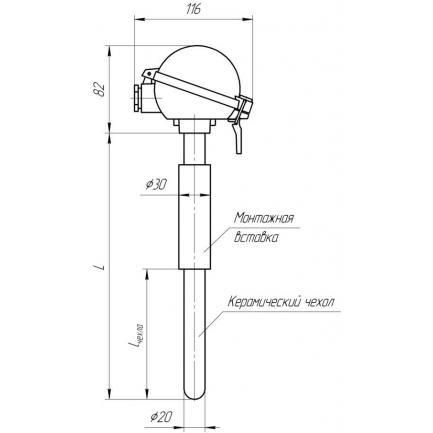

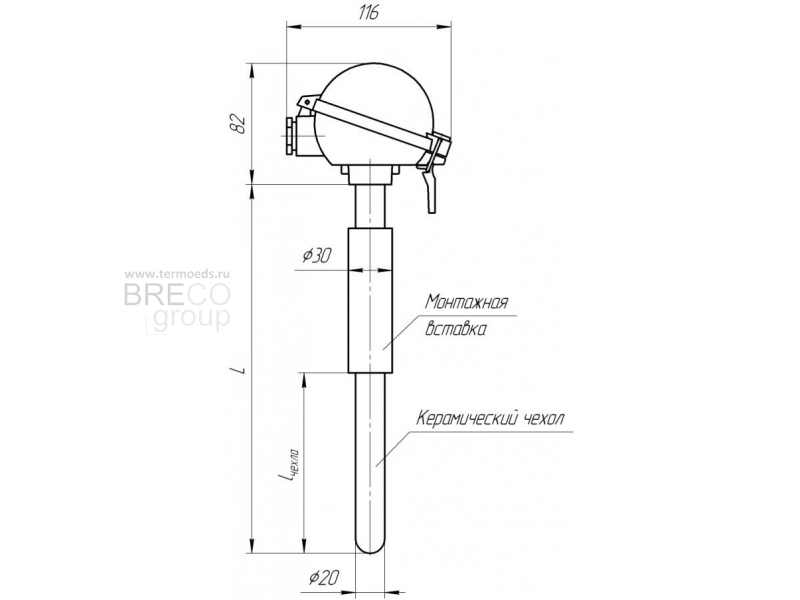

Конструктивные особенности
Защитная арматура без штуцера, материал арматуры – сталь 12Х18Н10Т (С10), 15Х25Т (Т00), ХН45Ю (Т45) или ХН78Т (Т78); для погружной части используются чехлы из алюмооксидной керамики. Термопреобразователи комплектуются транспортным чехлом.
Диапазоны измерения
Тип термопары | Материал защитного чехла | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С795 | от 0 до 1200 | 900 |
Технические характеристики
Модификация | Количество чувствитель-ных элементов и вид рабочего спая | Защитный чехол | Диаметр защитного чехла, d, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L (Длина чехла, lчехла, ), мм |
ТХАв-2388-05 | 1И | К795 | 20 | 90 | 500(400), 800 (600), 1000 (800), 1250 (900), 1600 (900), 2000 (900) |
Пример обозначения при заказе | ||||||||||
| ТХАв-2388-05 | – | 800/600 | – | 2 | – | 1 | – | 1 | – | Т00 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L / длина чехла, lчехла
- Класс допуска: 2
- Изоляция рабочего спая: «1» - изолированный
- Количество рабочих спаев: 1.
- Материал монтажной вставки
