Описание
ТУ 4211-018-39375199-00
Область применения
Термопреобразователи предназначены для измерения температуры в расплавах алюминия и цветных металлов.
Конструктивные особенности
Защитная арматура без штуцера под углом 90°, материал арматуры – сталь 15Х25Т, для погружаемой части используются защитные чехлы. В качестве материала чехла может применяться:
- боросилицированный графит (БСГ);
- графитсодержащая масса (Г);
- чугун (Ч);
- сталь 12Х18Н10Т (С10).
Диапазоны измерения
Тип термопары | Материал защитного чехла | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | Г, Ч | от -40 до 900 | – |
БСГ | от -40 до 1000 | – | |
С10 | от -40 до 1100 | – |
Технические характеристики

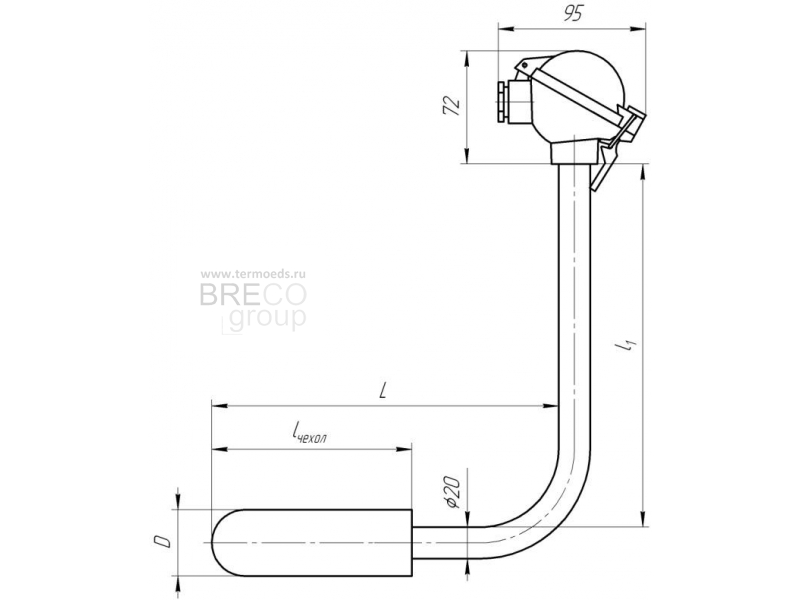

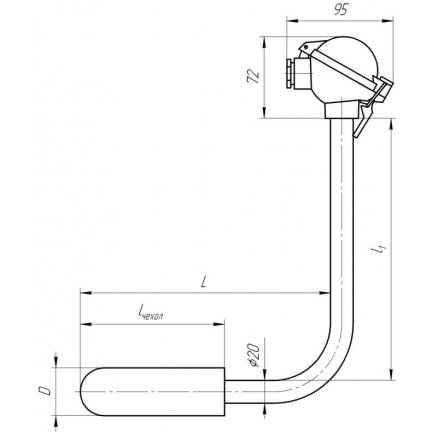

Модификация | Количество чувствитель-ных элементов и вид рабочего спая | Материал чехла | Диаметр защитного чехла, D, мм | Показатель тепловой инерции, с, не более | Длина чехла, lчехла, мм | Длина монтажной части, L | Размер l1, мм |
ТХАв-2388-04У | 1И | БСГ | 42 | 500 | 380; 500; 740; 1100; 1460; 1600 | 800÷3150 | 400; 800 |
Г | 50 | 500 | до 1600 | ||||
Ч | 35 43 | 90 | 1250 1524; 2000 | ||||
С10 | 40 | 70 | 700; 1000 |
Пример обозначения при заказе | ||||||||||||
| ТХАв-2388-04У | – | 500/400 | – | 2 | – | 1 | – | 1 | – | БСГ | – | 380 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L / вспомогательный размер, l1
- Класс допуска: 2
- Изоляция рабочего спая: «1» - изолированный
- Количество рабочих спаев: 1
- Материал защитного чехла
- Длина чехла, lчехла
