Описание
ТУ 4211-027-39375199-06
Область применения
Термопреобразователи для измерения температур во взрывоопасных зонах или помещениях, где могут содержаться аммиак, азотоводородная смесь, природный газ и продукты его сгорания, конвертируемый газ и его компоненты, раствор моноэтанолоамина с примесями сероводорода и сернистого ангидрида в допустимых пределах по ГОСТ 12.1.005, в нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений.
Конструктивные особенности
- Защитная арматура с фланцем, материал клеммной головки – алюминиевый сплав.
- Вид взрывозащиты: d по ГОСТ 30852.1 (взрывонепроницаемая оболочка).
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С10 | от -40 до 800 | 600 |
С13 | от -40 до 900 | 700 | |
L | С10, С13 | от -40 до 600 | 450 |
Технические характеристики

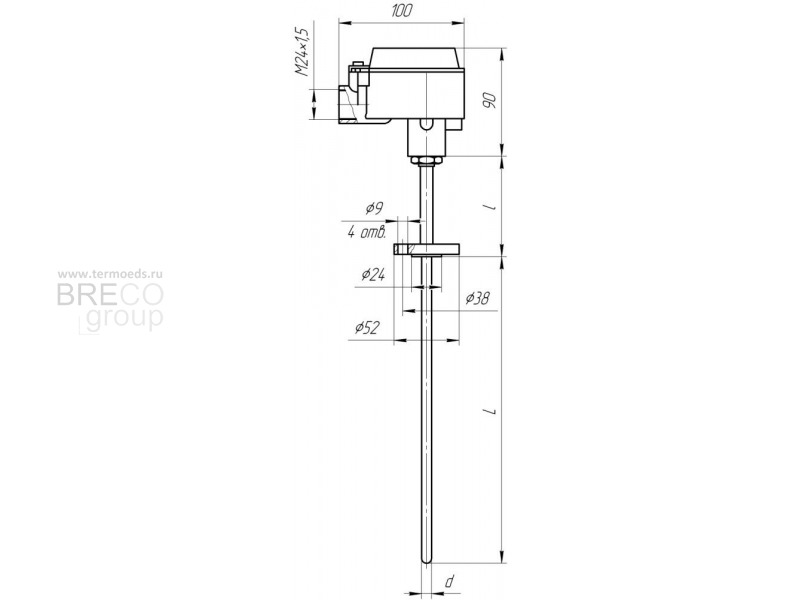

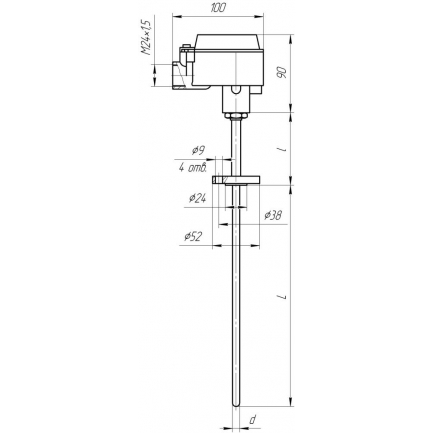

Модификация | Количество чувствительных элементов и вид рабочего спая | Диаметр защитной арматуры, d, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | Длина l, мм |
ТХА/ТХК-108Exd | 1И, 2И | 8 | 15 | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600 | 80, 100, 120 |
Пример обозначения при заказе | ||||||||||||
| ТХА -109Exd | – | 2/1 | – | 10 | – | 800/120 | – | С10 | – | Бк | – | 10 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2 / количество рабочих спаев, 1 или 2
- Диаметр защитной арматуры, d
- Длина монтажной части, L / вспомогательная длина, l
- Материал защитной арматуры
- Тип кабельного ввода (Т – для трубного монтажа, Бк – для бронированного кабеля)
- Диаметр кабеля: 8, 10, 12, 14 мм.
