Описание
ТУ 4211-022-39375199-02; ТУ 4211-030-39375199-07
Область применения
Термопреобразователи предназначены для измерения температуры в газовых высокотемпературных средах.
Конструктивные особенности
Защитная арматура без штуцера, материал арматуры – стали и сплавы 12Х18Н10Т (С10), 15Х25Т (Т00), ХН45Ю (Т45), ХН78Т (Т78); для погружной части используются керамические чехлы.
Термопреобразователи комплектуются транспортным чехлом.
Диапазоны измерения
Тип термопары | Материал защитного чехла | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | КК, КВ, КТ, МК, С530, С610, С795 | от 0 до 1100 | 900 |
N | от 0 до 1250 | 1100 |
Технические характеристики

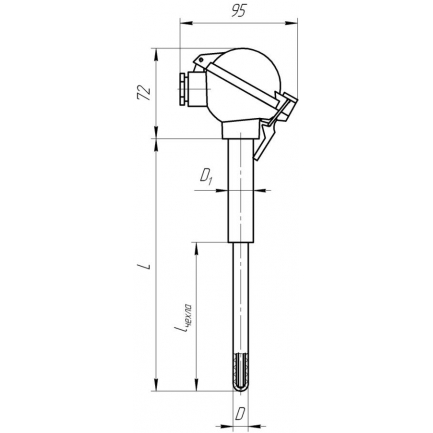

Модифи кация | Количество чувств-ных элементов и вид рабочего спая | Защит. чехол | Диаметр защит-ного чехла, D, мм | Диаметр монтажной вставки, D1, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | Длина чехла, lчехла, мм |
ТХА-К.232 ТНН.232 | 1И, 2И | С530,С610,С795 | 12 | 20 | 30 | 500÷1250 | 250÷800 |
20 | 30 | 90 | 630÷3150 | 250÷1000 | |||
КВ | 12 | 20 | 30 | 500÷1250 | 250÷800 | ||
20 | 30 | 90 | 630÷3150 | 250÷1000 | |||
МК | 20 | 30 | 90 | 630÷3150 | 250÷800 | ||
КК | 25 | 32 | 180 | 800÷2000 | 400÷800 |
Пример обозначения при заказе | ||||||||||||
| ТХА-К.232 | – | 2 | – | 1 | – | 1 | – | 20/12 | – | Т00/С795 | – | 800/400 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
- Тип и модификация термопреобразователя
- Класс допуска:1 или 2
- Изоляция рабочего спая: «1» - изолированный
- Количество рабочих спаев: 1
- Диаметр монтажной вставки D1/ наружный диаметр чехла, D
- Материал монтажной вставки / материал чехла
- Длина монтажной части, L / длина чехла, lчехла
