Описание
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Термопреобразователи предназначены для измерения температуры в термопластавтоматах, литьевых и прессовых машинах, а также температур поверхностей твердых тел.
Конструктивные особенности

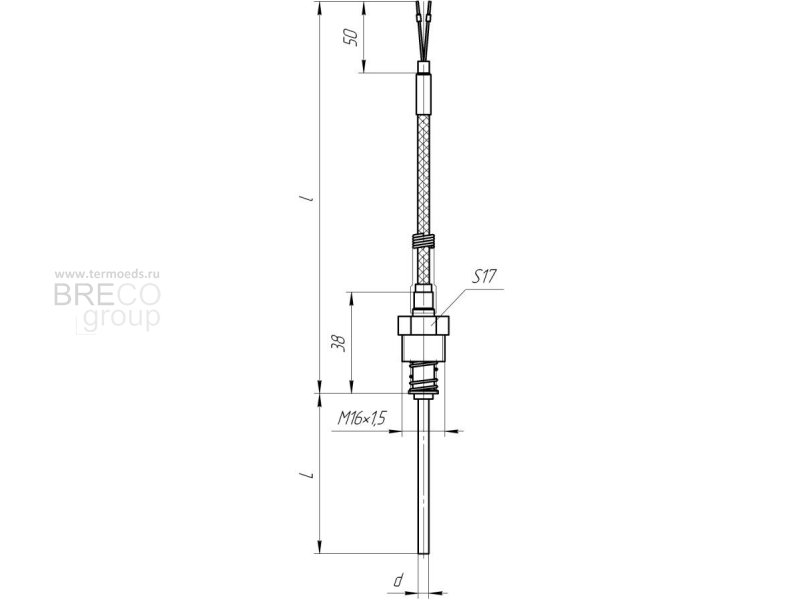

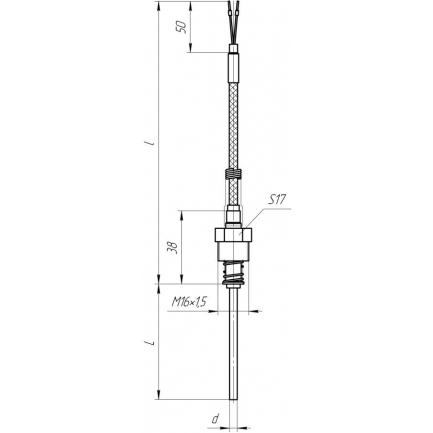

Защитная арматура с подпружиненным штуцером М16×1,5. Клеммная головка отсутствует. При требовании дополнительной защиты компенсационный провод может быть помещен в металлорукав.
Номинальное давление
Монтажные элементы рассчитаны на PN=6,3 МПа
Диапазоны измерения
Тип термопары | Материал защитной оболочки | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С10 | от -40 до 400 | 350 |
L | С10 | от -40 до 400 | 350 |
J | С321, С316 | от -40 до 400 | 350 |
Технические характеристики
Модификация | Количество рабочих спаев | Диаметр d, мм | Показатель тепловой инерции, с, не более | Монтажная длина, L, мм | Длина l, мм | |
с изол. спаем | с неизол. спаем | |||||
ТХА-К.306 ТХК-К.306 ТЖК.306 | 1 или 2 | 3; 4 | 4 | 3 | 10, 32, 60, 80, 100, 120, 160, 200, 250, 320 | 250, 500,1000, 2000 |
4,6 | 5 | 3,5 | ||||
6 | 8 | 6 | ||||
Пример обозначения при заказе | ||||||||||||
| ТЖК.306 | – | 2 | – | 1 | – | 1 | – | С10 | – | 5 | – | 100/500 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2
- Изоляция рабочего спая:«1» - изолированный, «2» - неизолированный
- Количество рабочих спаев: 1 или 2
- Материал термопарного кабеля.
- Диаметр, d
- Монтажная длина, L/ длина l
- Материал оболочки компенсационного провода: Ф – фторопласт, без литеры – в оплетке
