Описание
Отличительные особенности:
- 3 настроенных диапазона;
- Выходной сигнал (4-20)мА;
- Рабочее давление для ДД до 25 кГс/см;
- Класс точности 0,5;
- Вариант прибора во взрывозащищенном исполнении;
- Межповерочный интервал 4 года;
- Рабочая среда: газ, воздух, жидкость;
Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».
Датчик давления микропроцессорный без индикации. Преобразование избыточного ДИ вакуумметрического ДВ, избыточного и вакуумметрического ДИВ давлений, разности давления ДД.
Технические характеристики
Предельные значения выходного сигнала постоянного тока, мА | 4 – 20 |
Напряжение питания датчика, постоянный ток, В | 24±6 |
Нагрузочное сопротивление датчика должно быть в пределах: | от 1 до 500 |
Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала |
|
- для 2-х верхних пределов измерения | ±0,5 |
- для нижнего предела измерения | ±1 |
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более | ±0,45 |
Потребляемая датчиком мощность, Вт, не более | 0,6 |
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69 | от - 10°С до 70°С |
Температура рабочей среды | от - 40°С до 125°С |
Степень защиты по ГОСТ 14254-80 | IP54 |
Наработка на отказ, час | 200000 |
Исполнения
Тип | Модель | Предел | Перегрузка | Рабочее | Рабочая среда |
ДДМ-03-ДИ-МИ ДДМ-03-ДИ-МИ-Ех | ДДМ-03-2,5ДИ-МИ ДДМ-03-2,5ДИ-МИ-Ех | 2,5 1,6 1 | 10 |
| Газ, воздух |
ДДМ-03-4ДИ-МИ ДДМ-03-4ДИ-МИ-Ех | 4 2,5 1,6 | 10 | |||
ДДМ-03-10ДИ-МИ ДДМ-03-10ДИ-МИ-Ех | 10 6 4 | 75 | |||
ДДМ-03-40ДИ-МИ ДДМ-03-40ДИ-МИ-Ех | 40 25 16 | 200 | |||
ДДМ-03-160ДИ-МИ ДДМ-03-160ДИ-МИ-Ех | 160 100 60 | 400 | Газ, воздух неагрессивные жидкости | ||
ДДМ-03-600ДИ-МИ ДДМ-03-600ДИ-МИ-Ех | 600 400 250 | 1200 | |||
ДДМ-03-2500ДИ-МИ ДДМ-03-2500ДИ-МИ-Ех | 2500 1600 1000 | 5000 | |||
ДДМ-03-ДВ-МИ ДДМ-03-ДВ-МИ-Ex | ДДМ-03-100ДВ-МИ ДДМ-03-100ДВ-МИ-Ex | 0-(-100) 0-(-60) 0-(-40) | -100 |
| Газ, воздух |
ДДМ-03-ДА-МИ ДДМ-03-ДА-МИ-Ex | ДДМ-03-250ДА-МИ ДДМ-03-250ДА-МИ-Ex | 250 160 100 | 500 |
| Газ, воздух |
ДДМ-03-600ДА-МИ ДДМ-03-600ДА-МИ-Ex | 600 400 250 | 1200 |
| ||
ДДМ-03-ДИВ-МИ ДДМ-03-ДИВ-МИ-Ex | ДДМ-03-0,25ДИВ-МИ ДДМ-03-0,25ДИВ-МИ-Ex | ±0,25 ±0,125 ±0,08 | ±1 |
| Газ, воздух |
ДДМ-03-5ДИВ-МИ ДДМ-03-5ДИВ-МИ-Ех | ±5 ±3 ±2 | ±20 | |||
ДДМ-03-30ДИВ-МИ ДДМ-03-30ДИВ-МИ-Ех | ±30 ±20 ±12,5 | ±100 | |||
ДДМ-03-ДД-МИ ДДМ-03-ДД-МИ-Ех | ДДМ-03-2,5ДД-МИ ДДМ-03-2,5ДД-МИ-Ех | 2,5 1,6 1 | +20/-20 | 0 – 1,2 | Газ, воздух
|
ДДМ-03-10ДД-МИ ДДМ-03-10ДД-МИ-Ех | 10 6,3 4 | +70/-35 | 0 – 1,2 (0-2,5) | Газ/жидкость | |
ДДМ-03-40ДД-МИ ДДМ-03-40ДД-МИ-Ех | 40 25 16 | +150/-70 +70/-35 +70/-35 | 0 – 2,5 | Газ, воздух неагрессивные жидкости | |
ДДМ-03-160ДД-МИ ДДМ-03-160ДД-МИ-Ех | 160 100 63 | +700/-350 +700/-35 +150/-70 | |||
ДДМ-03-630ДД-МИ ДДМ-03-630ДД-МИ-Ех | 630 400 250 | +1400/-700 +1400/-700 +700/-350 | |||
ДДМ-03-2500ДД-МИ ДДМ-03-2500ДД-МИ-Ех | 2500 1600 1000 | +2500/ -1000 |

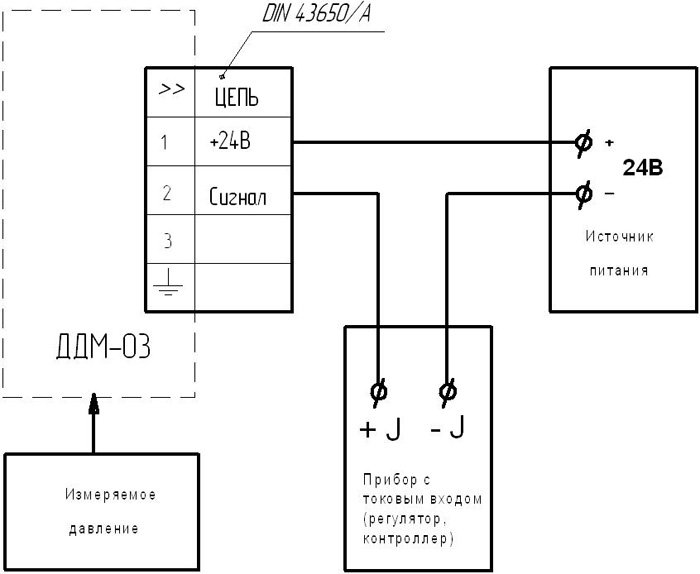

Схема внешних подключений
Габаритные и установочные размеры
 |  |
| ДДМ-03-ДД-МИ | ДДМ-03-ДИ(ДВ, ДИВ)-МИ |
